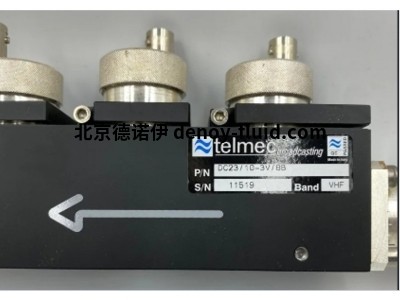

TELMEC AST-1003 用于 ATC 應用的濾波器和合路器

一、公司概況

1. 郭世舟 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：[email protected]

   基本信息
   TELMEC 于 1976 年在意大利佛羅倫薩成立，專注于高精度機械和機械領域，使命是提供過濾和組合解決方案，解決無線電通信站點中的問題，主要開發和制造運行頻率擁擠的無線電站點所需系統和組件，確保無干擾運行。其專有技術源于在空對地?zé)o線電通信領域長達四年的研發活動。

2. 業務重點

   • 依客戶要求開發最具成本效益的射頻系統解決方案。

   • 通過精心選材與精細構造，實現最佳電氣性能和熱穩定性。

   • 為無線電站點提供高質量的標準濾波器、合路器、耦合器生產。

   • 根據客戶配置在工廠調整產品并準時交付。公司組織的力量體現于產品質量以及為客戶提供的成本支持，秉持質量理念，對制造過程高標準把控，嚴格控制組件尺寸和表面光潔度。

二、用于 ATC 應用的相關產品

1. 濾波器與合路器作用
   基站的發射機和接收機組通過多耦合網絡耦合到單個天線中，可提高基站效率；通過提供合適濾波器，能實現發射器和接收器間的高度隔離，獲得所需選擇性和低插入損耗。產品采用機械腔制造，涵蓋 VHF 和 UHF 頻率范圍內的帶阻、帶通陷波濾波器和合路器，組合器用于組裝不同大小的型腔，配置有星形、歧管和雙橋等形式。

2. VHF 系列腔體

3. TELMEC AST-1506 系列

4. TELMEC AST-1034 系列

5. TELMEC AST-1360 系列

6. TELMEC AST-1023 系列

7. TELMEC AST-0610 系列

8. TELMEC AST-1003 系列

9. TELMEC AST-0108

10. TELMEC AST-0152

三、VHF 自動調諧帶通濾波器產品介紹

?

1. VHF 210 雙腔自動調諧帶通濾波器（FPBA210-V/2）

   • 關鍵特性：5 個單元雙耦合腔自動調諧，是緊急站點關鍵因素，具備高選擇性、擴展的頻率范圍和快速調諧時間，現場操作便利，獨立調諧能力和精度可提供最佳軟件控制匹配性能，還提供自定義數據接口。

   • 電氣規格：頻帶為 112 - 156 兆赫，阻抗 50 Ω，最大功率 200W 連續波，接口包含以太網、RS232、RS485 或 RS422。

   • 機械規格：連接器類型為 N 內螺紋，尺寸是 19 英寸機架，5HU，深度 690 毫米，工作溫度在 - 10°C 至 +55°C，調優方法為自動、伸縮式機芯。

   • 性能指標：駐波比≤ 1.6 ： 1，調整時間 Typ.6 秒，Insertion Loss 小于 2dB，選擇性 > 30 dB（± 0.4% 時）。

2. 085 VHF 雙腔自動調諧帶通濾波器（FPBA085-V/2）

   • 關鍵特性：在空間有限時是關鍵因素，同樣具備高選擇性、擴展頻率范圍和快速調諧時間，便于現場操作，有獨立調諧能力和精度以提供最佳軟件控制匹配性能，也提供自定義數據接口。

   • 電氣規格：頻帶為 112 - 156 兆赫，阻抗 50 Ω，最大功率 50W 連續波，接口為以太網、RS232、RS485 或 RS422。

   • 機械規格：連接器類型為 N 內螺紋，尺寸是 1/2 19 英寸機架，2HU，深度 580 毫米，工作溫度在 - 10°C 至 +55°C，調優方法為自動、伸縮式機芯。

   • 性能指標：回波損耗 > 14 分貝，調整時間典型值 4 秒，Insertion Loss 小于 2dB，選擇性 > 20 dB @ ± 0.4% f0，> 35 dB @ ± 1 % f0
