Spieth DSK 14.26 K-11101401型夾緊套件適用于切割機床

 公司介紹：



郭世舟 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：[email protected]

     Spieth 自 1953 年以來一直致力于開發、生產和銷售用于機械和設備工程的精密元件。獨特的、獲得多項專有的Spieth 機床元件被全球所有知名的機床制造商和設備制造商所安裝。Spieth 緊定螺母、夾緊套件、導套、導軌、徑向滑動軸承和夾緊螺母在應用中的安全性、性能和成本效益方面具有明顯的優勢。



SPIETH 機器元件

      萬能解決方案：采用SPIETH 原理的創新連接技術是現代機器和系統可靠、安全、經濟運行的關鍵，即使在復雜的應用領域也是如此。

在傳統產品達到極限的情況下，SPIETH 的解決方案以高精度滿足嚴格的要求，降低故障率并延長機器正常運行時間。



Spieth 在以下方面擁有全面的專業知識：



傳遞扭矩、徑向力和軸向力，

產生軸向夾緊力，

實現圓柱形或平面滑動面，

支持線性、旋轉或螺絲刀運動，

滿足高精度要求，

實現特殊裝拆優勢，

為了保護線程，

創建可以快速輕松地解決的連接，

創建易于設置和重置的連接。





Spieth 夾緊裝置是摩擦軸-輪轂連接，可提供全方位的壓力。得益于Spieth 原理，它們更準確、更精確、更高效、更易于安裝和維修。



夾緊裝置：精確施加全方位壓力

由于采用純圓柱形接觸幾何形狀，因此高效直接傳輸電力。

堅硬的肘桿，四周壓力分布均勻，無邊緣壓力。

一體式設計的精確精度被轉移到應用中。

自定心360°對稱，同軸度高。

應用示例包括：

機加工、成型和切割機床。

搬運和自動化技術。

輸送。

通用驅動技術和齒輪箱。

包裝。

夾具結構。

壓縮機和泵。

印刷機和造紙技術。

紡織機械。

木工機械。

工藝工程 – 用于混合、破碎和離心。

測量、控制和測試技術。

精密機械和光學。



----------------------

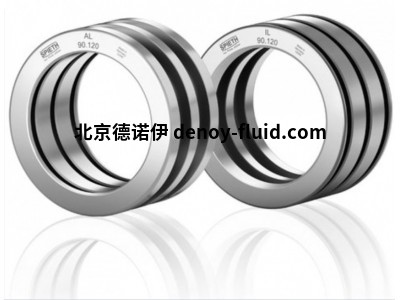

Spieth DSK/DSL系列夾緊套件

適用于軸配合 h5/h6

集成式張緊螺釘



Spieth DSK 14.26 K-11101401

訂貨號：K-11101401

名稱：DSK 14.26

尺寸（d1）：14mm

尺寸（d2）：26mm

尺寸（K/L）：21mm

張緊螺釘（ISO 4762）：M3

張緊螺釘：3mm

張緊螺釘（MA）：2Nm

張緊螺釘（數量）：6

坍塌荷載：40kN

分離扭矩：5700Nm

其余型號：

Spieth DSK 14.26 K-11101401

Spieth DSL 14.26 K-11201401

Spieth DSK 15.28 K-11101501

Spieth DSL 15.28 K-11201501

Spieth DSK 16.28 K-11101601

Spieth DSK 16.32 K-11101602

Spieth DSL 16.28 K-11201601

Spieth DSL 16.32 K-11201602

Spieth DSK 18.30 K-11101801

Spieth DSK 18.35 K-11101802

Spieth DSL 18.30 K-11201801

Spieth DSL 18.35 K-11201802

Spieth DSK 20.32 K-11102001

Spieth DSK 20.37 K-11102002

Spieth DSK 20.40 K-11102003

Spieth DSL 20.32 K-11202001

Spieth DSL 20.37 K-11202002

Spieth DSL 20.40 K-11202003

Spieth DSK 22.35 K-11102201

Spieth DSK 22.38 K-11102202

Spieth DSK 22.42 K-11102203

Spieth DSL 22.35 K-11202201

Spieth DSL 22.38 K-11202202

Spieth DSL 22.42 K-11202203

Spieth DSK 25.37 K-11102501

Spieth DSK 25.42 K-11102502

Spieth DSK 25.45 K-11102503

Spieth DSL 25.37 K-11202501

Spieth DSL 25.42 K-11202502

Spieth DSL 25.45 K-11202503

Spieth DSK 28.40 K-11102801

Spieth DSK 28.45 K-11102802

Spieth DSK 28.48 K-11102803

Spieth DSL 28.40 K-11202801

Spieth DSL 28.45 K-11202802

Spieth DSL 28.48 K-11202803

Spieth DSK 30.42 K-11103001

Spieth DSK 30.47 K-11103002

Spieth DSK 30.50 K-11103003

Spieth DSK 30.55 K-11103004

Spieth DSL 30.42 K-11203001

Spieth DSL 30.47 K-11203002

Spieth DSL 30.50 K-11203003

Spieth DSL 30.55 K-11203004

Spieth DSK 32.48 K-11103201

Spieth DSK 32.52 K-11103202

Spieth DSK 32.56 K-11103203

Spieth DSL 32.48 K-11203201

Spieth DSL 32.52 K-11203202

Spieth DSL 32.56 K-11203203

Spieth DSK 35.52 K-11103501

Spieth DSK 35.55 K-11103502

Spieth DSK 35.60 K-11103503

Spieth DSL 35.52 K-11203501

Spieth DSL 35.55 K-11203502

Spieth DSL 35.60 K-11203503

Spieth DSK 40.56 K-11104001

Spieth DSK 40.62 K-11104002

Spieth DSK 40.65 K-11104003

Spieth DSK 40.70 K-11104004

Spieth DSL 40.56 K-11204001

Spieth DSL 40.62 K-11204002

Spieth DSL 40.65 K-11204003

Spieth DSL 40.70 K-11204004

Spieth DSK 45.68 K-11104501

Spieth DSK 45.70 K-11104502

Spieth DSK 45.75 K-11104503

Spieth DSL 45.68 K-11204501

Spieth DSL 45.70 K-11204502

Spieth DSL 45.75 K-11204503

Spieth DSK 50.72 K-11105001

Spieth DSK 50.75 K-11105002

Spieth DSK 50.80 K-11105003

Spieth DSL 50.72 K-11205001

Spieth DSL 50.75 K-11205002

Spieth DSL 50.80 K-11205003

Spieth DSK 55.80 K-11105501

Spieth DSK 55.85 K-11105502

Spieth DSL 55.80 K-11205501

Spieth DSL 55.85 K-11205502

Spieth DSK 60.85 K-11106001

Spieth DSK 60.90 K-11106002

Spieth DSL 60.85 K-11206001

Spieth DSL 60.90 K-11206002

Spieth DSK 65.90 K-11106501

Spieth DSK 65.95 K-11106502

Spieth DSL 65.90 K-11206501

Spieth DSL 65.95 K-11206502

Spieth DSK 70.100 K-11107001

Spieth DSL 70.100 K-11207001

Spieth DSK 75.105 K-11107501

Spieth DSL 75.105 K-11207501

Spieth DSK 80.110 K-11108001

Spieth DSL 80.110 K-11208001

Spieth DSK 85.120 K-11108501

Spieth DSL 85.120 K-11208501

Spieth DSK 90.120 K-11109001

Spieth DSL 90.120 K-11209001

Spieth DSK 95.125 K-11109501

Spieth DSL 95.125 K-11209501

Spieth DSK 100.130 K-11110001

Spieth DSL 100.130 K-11210001

Spieth DSK 110.140 K-11111001

Spieth DSL 110.140 K-11211001

Spieth DSK 120.150 K-11112001

Spieth DSL 120.150 K-11212001

Spieth DSK 130.160 K-11113001

Spieth DSL 130.160 K-11213001

Spieth DSK 140.170 K-11114001

Spieth DSL 140.170 K-11214001

Spieth DSK 150.180 K-11115001

Spieth DSL 150.180 K-11215001

Spieth DSK 160.190 K-11116001

Spieth DSL 160.190 K-11216001

Spieth DSK 170.200 K-11117001

Spieth DSL 170.200 K-11217001

Spieth DSK 180.210 K-11118001

Spieth DSL 180.210 K-11218001

Spieth DSK 190.230 K-11119001

Spieth DSL 190.230 K-11219001

Spieth DSK 200.240 K-11120001

Spieth DSL 200.240 K-11220001

Spieth DSK 210.250 K-11121001

Spieth DSL 210.250 K-11221001

Spieth DSK 220.260 K-11122001

Spieth DSL 220.260 K-11222001

Spieth DSK 230.270 K-11123001

Spieth DSL 230.270 K-11223001

Spieth DSK 240.280 K-11124001

Spieth DSL 240.280 K-11224001

Spieth DSK 250.300 K-11125001

Spieth DSL 250.300 K-11225001

Spieth DSK 260.310 K-11126001

Spieth DSL 260.310 K-11226001

Spieth DSK 270.320 K-11127001

Spieth DSL 270.320 K-11227001

Spieth DSK 280.330 K-11128001

Spieth DSL 280.330 K-11228001

Spieth DSK 290.340 K-11129001

Spieth DSL 290.340 K-11229001

Spieth DSK 300.350 K-11130001

Spieth DSL 300.350 K-11230001



Spieth DSK 14.26 K-11101401型夾緊套件適用于切割機床
