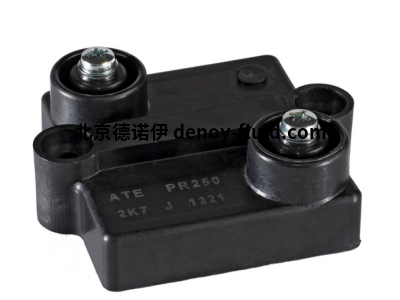

ATE厚膜電阻器PR250T 22K K 1521用于緩沖器

PR系列厚膜電阻器（100 W 至 800 W）具有低寄生電感，適用于緩沖器和濾波器等應用。

特征

非常高的功率/體積比易于組裝和布線，具有顯著的成本優勢。本質上是無感的，適用于高頻應用。

單個型號可耗散高達 500W 的功率。所有材料均符合 UL94-V0 標準。

規格

-額定功率：250W（散熱器溫度為 100°C）

-數值范圍：1R0 至 1MΩ，E12 系列

-公差：標準 10%，根據要求可達 1

-溫度系數：±100 ppm/°C

-最大工作電壓：5000 Vac

-工作溫度：-55°C 至 +155°C

-絕緣強度：7000 Vac (12000 Vac x PR250T)

-絕緣電阻：500V 時 > 105 MΩ

-表面絕緣距離：42 毫米（65 毫米 x PR250T）

-空氣中放電距離：16 毫米（29 毫米 x PR250T）

-部分放電：< 10 pC @ 5000 Vac

-電感：80 nH

-并聯電容：40 pF

-對地電容：< 120 pF

-過載：4 Pn x 10 秒

-熱阻：0.15 °C/W

-散熱器平面度：最大 0.05 毫米

-散熱器表面粗糙度：最大 6.3 µm

-導熱脂：高導電率 1 W/mk

-端子螺釘固定扭矩：2Nm（靜態）

-底座螺釘固定扭矩：2Nm（靜態）

-重量：100 克（130 克 x PR250T）

-選項 - 對于 R039 <R< 1R0 值，可提供金屬箔型 PR500M

公差表：

K 10%；J 5%；H 3%；G 2%；F 1%；D 0.5%(數值大于 1R0 時）。
