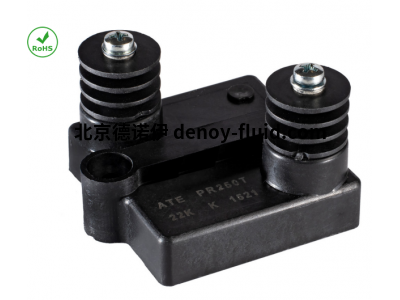

ATE電阻器PR254 3X226K K 0021功率250W

PR 厚膜電阻器（100 W 至 800 W），由于其寄生電感低，適用于緩沖器和濾波器等應用。

特征

非常高的功率/體積比易于組裝和布線，具有顯著的成本優勢。本質上是無感的，適用于高頻應用。

單個型號可耗散高達 500W 的功率。所有材料均符合 UL94-V0 標準。

規格

-額定功率：250W（散熱器溫度為 100°C）

-數值范圍：1R0 至 1MΩ，E12 系列

-公差：標準 10%，根據要求可達 1

-溫度系數：±100 ppm/°C

-最大工作電壓：5000 Vac

-工作溫度：-55°C 至 +155°C

-絕緣強度：7000 Vac

-絕緣電阻： > 105

 在 500V 時為 MΩ

-表面絕緣距離：42 毫米

-空氣中放電距離：16 毫米

-局部放電：< 10 pC @ 5000 Vac

-電感：80 nH

-并聯電容：40 pF

-對地電容：< 120 pF

-過載：4 Pn x 10 秒

-熱阻：0.15 °C/W

-散熱器平面度：最大 0.05 毫米

-散熱器表面粗糙度：最大 6.3 µm

-導熱脂：高導電率 > 1W/mk

-端子螺釘固定扭矩：2Nm（靜態）

-底座螺釘固定扭矩：2 牛米（靜態）

-重量：125 克

ATE電阻器PR254 3X226K K 0021功率250W
