HSB機械線性單元Beta 60-SSS-M-2005-450-780-8BL5-0貨號2449757

HSB機械線性設備Beta 60-SSS貨號2449757

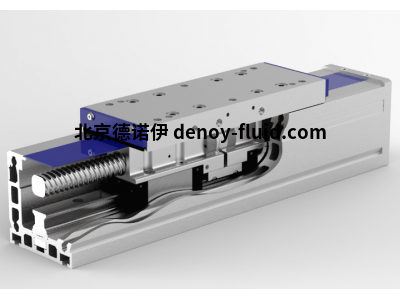

HSB-beta機械線性單元

我們的 HSB-beta 機械線性單元是線性模塊中的經典之作?？梢哉f，

它們代表了我們 HSB Automation GmbH 成功的基石，自 1996 年以來一直在不斷發展，并擴展到包括尺寸和設計。

每個 HSB-beta 線性裝置的基礎是專門為相應尺寸及其應用領域開發的鋁型材。

HSB-beta 線性裝置目前有 11 種尺寸可供選擇 - 從 HSB-beta 40 到 HSB-beta 180。

為了滿足實踐中的不同要求，這里使用了各種導向和驅動變體。

Beta 60-SSS-M-2005-450-780-8BL5-0技術參數

替換序列號 93019

客戶編號：2449757

帶星形導軌 S15

帶滾珠絲杠驅動和單螺母 2005

最大行程：450 毫米，總長度：780 毫米

帶標準滑塊 L=230mm

潤滑側：C+D，潤滑油嘴類型：漏斗狀

帶蓋條：藍色

刮水器：刷子

刷子顏色：藍色

主軸允許轉速：3000 1/min

允許的驅動扭矩： 3.9 牛米

轉動慣量 慣性矩 JR=0.000071 Kgm²（帶滑塊）

滑塊總重量為：1.80 千克

我們的 HSB-beta 60 提供以下版本：

HSB-β 60-ZSS 線性裝置尺寸 60，帶圓周同步帶驅動 25AT5-E 和滾珠導軌尺寸 15。

HSB-β 60-SSS 規格 60 線性裝置，帶 KGT 規格 20 主軸驅動裝置和 15 規格滾珠導軌。

HSB-β 60-SGV 進料裝置尺寸 60，帶主軸驅動裝置 KGT 尺寸 20 和輔助滑動導軌。

HSB-β 60-SSS-R/L尺寸 60 的左右線性裝置，帶主軸驅動 KGT 尺寸 20 和滾珠導軌尺寸 15。

HSB-β 60-SGV-R/L尺寸 60 的左右進給裝置，帶 KGT 尺寸 20 的主軸驅動和輔助滑動導軌。
