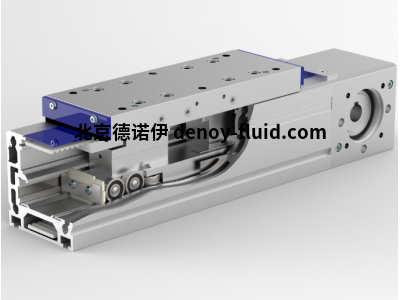

HSB機械線性單元Beta 80-SOS-M-2550-854-1200-2SA-1-VL

HSB機械線性設備Beta 80-SOS應用廣泛

HSB-beta 線性裝置目前有 11 種尺寸可供選擇 - 從 HSB-beta 40 到 HSB-beta 180。

為了滿足實踐中的不同要求，這里使用了各種導向和驅動變體。

Beta 80-SOS-M-2550-854-1200-2SA-1-VL技術參數

帶單螺母的 HSB 滾珠絲杠驅動裝置 M2550

適配器 (4xM8)，L=58h6，總高度 102mm

溢流側 A : 0.0mm

溢流側 B：0.0 毫米

驅動軸：D = 20，L = 38.0，無鍵槽

主軸支座上有消音裝置

黃油嘴設計：直錐形

固定軸承：2 個角接觸球軸承和 1 個深溝球軸承

ED 長度定位軸承側：20 毫米

非定位軸承側 ED 長度：40 毫米

底座輪廓未經加工

浮動軸承板，E 側有滑塊切口

用 Loctite 641 固定軸承

MSR 螺母用 Loctite 243 固定并貼上標簽

我們的 HSB-beta 80 是市場上分布最多的尺寸。它有以下版本：

HSB-β 80-ZRS 尺寸為 80 的線性裝置，帶圓周同步帶傳動裝置 32AT5-E 和 HSB 滾柱導軌 20。

HSB-β 80-ZSS尺寸為 80 的線性裝置，帶圓周同步帶驅動裝置 32AT5-E 和尺寸 20 的滾珠導軌。

HSB-β 80-C-ZRS 尺寸為 80 的線性裝置，采用加固設計，帶有圓周同步帶傳動裝置 32AT10 和 HSB 滾柱導軌 24。

HSB-β 80-C-ZSS 尺寸為 80 的加強型直線裝置，帶圓周同步帶驅動裝置 32AT10 和尺寸 25 滾珠導軌。

HSB-β 80-C-ARS 抗體規格 80 線性裝置，帶 Omega 同步帶驅動裝置 32AT10-E 和 HSB 滾輪導軌尺寸 24。

HSB-β 80-C-ASS 80 號線性裝置，帶 Omega 同步帶驅動 32AT10-E 和 25 號滾珠導軌。

HSB-β 80-SRS 尺寸 80 的直線裝置，帶絲桿驅動 KGT 尺寸 20 和 HSB 滾柱導軌尺寸 20。

HSB-β 80-SSS 規格 80 線性裝置，配備 KGT 規格 20 主軸驅動裝置和 規格 20 滾珠導軌。

HSB-β 80-SGV 進料裝置尺寸 80，帶主軸驅動裝置 KGT 尺寸 25 和輔助滑動導軌。

HSB-β 80-SRS-R/L 尺寸 80 的左右線性裝置，帶 KGT 尺寸 20 和 HSB 滾柱導軌尺寸 20。

HSB-β 80-SSS-R/L 尺寸 80 的左右線性裝置，帶 KGT 尺寸 20 和滾珠導軌 20。
