BRECO測量儀TSM alpha 2用于同步帶預緊力檢測

BRECO測量儀TSM alpha 2用于預緊力檢測

預張緊

預緊力對整個齒輪的運行傳導和壽命有很大影響。因此，它是齒帶驅動器的用戶必須為自己設定的少數數字之一。

預緊力取決于齒形帶傳動的幾何形狀和應力，因此可以獲得較高的定位和重復精度，

并且只有在一定的預緊力條件下才能實現理想的傳輸行為。

因此，最好使用皮帶張力測量儀 BRECO 測量儀 TSM alpha 2 來設置和控制齒帶的預緊力。

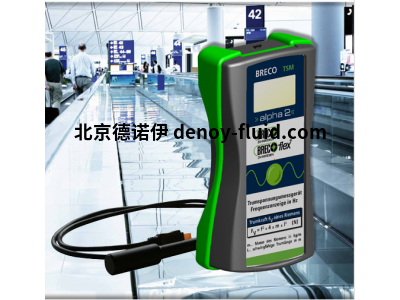

BRECO 測量儀 TSM alpha 2

全電子測量設備可實現檢查同步帶傳動裝置中設置的預緊力。 特殊傳感器記錄先前激勵的同步帶和設備確定它們的固有頻率。

在此過程中， 光學傳感器在傳感器和皮帶之間具有相對較大的測量距離。

因此，該設備非常適合生產和組裝的條件調整。弦振動的基本物理原理以上是預緊力和皮帶踏面的固有頻率相關，

以便可以非常方便快捷地使用測得的頻率來確定相應的可以計算預應力。

優點。

易于使用

使用單側皮帶探測進行非接觸式光學測量

可測量所有皮帶類型和所有受拉構件類型，例如鋼、凱夫拉、玻璃纖維

可靠的測量結果，高重現性

外部傳感器，即使在難以觸及的地方也能進行測量

顯示電池電量

更換電池的視覺和聽覺指示

結構

1. USB 接口 2.外殼包括背面電池盒 3.顯示屏顯示頻率和電池電量 4。ON/OFF-開關鍵 5.預緊力計算公式。

技術數據

測量范圍：5 至 500 Hz

測量溶出度：1 Hz

最大測量公差：± 1 Hz（超過 100 Hz ± 2 Hz）

測量顯示： 3 位 LCD 顯示屏

功耗：運行時約 60 mA （3V），待機時約 0.03 mA

尺寸（長 x 寬 x 高）： 120 mm x 65 mm x 30 mm

重量：160 g

傳感器：外部傳感器長度為 Ø 15.5 mm 和 125 mm，連接電纜帶 mini-USB 插座

電池：2 節 1,5V 微型 AAA 電池

顯示屏提供的信息：

“3.07 V Bat”：電池電量 = 3,07 V

“000”：儀器準備好進行測量

“Bat”：需要更換電池

“OFF”：設備正在關閉
