ringfeder分體式收縮盤RfN 4051用于軸-輪轂連接

RINGFEDER熱縮盤是法蘭形，摩擦鎖定的軸-輪轂連接，是傳統熱縮配合、楔形、鍵槽或多邊形連接的更強大、

更可靠的替代品。與內部鎖定裝置（例如鎖定組件）相比，壓力從外部施加到空心軸或輪轂，

從而在軸和輪轂之間形成絕對無間隙的摩擦嚙合連接。因此，收縮盤不在負載路徑中，而是在沒有中間元件的情況下，

扭矩以力鎖定方式在軸和輪轂之間的連接面上傳遞。

RINGFEDER熱縮盤還具有無磨損和維護、易于組裝和拆卸以及出色的抗交變扭轉和同心度特性。

根據客戶的具體要求，我們的熱縮盤有經過驗證的標準和專門開發的特殊型號，有兩部分和三部分設計以及不銹鋼。

除了扭矩和彎曲載荷外，還可以傳遞軸向和徑向載荷。

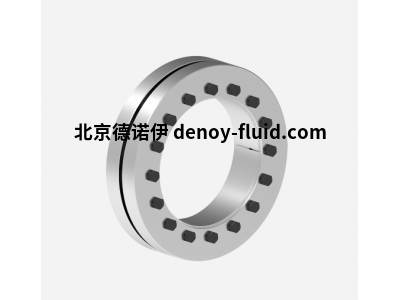

收縮盤 RfN 4051

更輕的版本，傳遞值適中 - 特別適用于薄輪轂和空心軸

RINGFEDER RfN 4051 是一個由三部分組成的收縮盤，用于傳遞低到中等扭矩。狹窄的壓力環只需要非常小的空間。

通過改變螺釘擰緊扭矩，可以針對相應應用有針對性地設置可轉移扭矩。

三部分設計

內徑 d： 125-500 mm

外徑 D： 185-750 mm

總長度 L： 58-171 毫米

扭矩T：10,550-1 Mio. Nm

產品特點

輕型設計 – 適用于空間有限的中等透射值。

小公差誤差的補償 - 請聯系我們的工程師。

最大的可靠性 – 適用于靜態、動態和沖擊載荷。

分切內圈 – 輪轂和軸上的低力和壓力。

簡化制造 – 只需要具有易于實現表面光潔度和公差的平軸和孔徑。

易于安裝 – 無需臺階、鍵槽、花鍵，因此輪轂可以定位并鎖定在軸上的任何點或角度。

RINGFEDER收縮盤使用標準螺釘，用標準工具擰緊。無需額外的加工或裝配工作。®

易于更換 – RINGFEDER 收縮盤不采用任何形式的配合。®

對污染的敏感性低 – 當鎖緊螺釘時，功能接觸面被牢固地壓在一起，防止污垢和濕氣進入。

收縮盤 GT（分體式）

在所示應用中，需要根據尺寸 X 的特殊螺釘，必須相應地訂購。當尺寸“X”大于 2 ·L1選擇（RfN 4051 輕型系列），

必須考慮將可傳遞扭矩降低多達 50% 到 GT 型。

表面處理

對于軸直徑 dw：峰谷高度 Ra ≤ 3.2 μm。

公差

用于軸 h9

型號

RFN 4051

RfN 4061

RFN 4071

RFN 4073

RFN 4091

RFN 4161

RFN 4181

ringfeder收縮盤RfN 4051用于軸-輪轂連接
