德國SITEMA安全捕捉器/KR/TA125/緊鎖裝置

公司介紹：

SITEMA是世界上唯一一家專門開發和生產圓桿夾緊裝置和線性制動器的公司。專業化的結果是:SITEMA是機械制造商在國際上備受尊敬的合作伙伴。我們專門從事軸向運動負載的固定、夾緊和固定。這是一個我們多年來一直是領先品牌的領域，尤其是我們的SITEMA夾頭。除了我們廣泛的產品組合，我們還提供獨特的咨詢和解決方案交付專業知識來應對任何挑戰。

公司歷史：

早在1979年，SITEMA就開發出了第一個系統，通過活塞桿上的直接摩擦來傳遞液壓升降機的高制動力。這項新技術是持續開發和多樣化各種不同夾頭的基礎。今天，SITEMA生產液壓、氣動、機械和電動夾頭，用于許多不同的應用。

產品介紹：

安全捕捉器用于必須防止重物墜落或意外掉落的地方。

活塞軸被外殼包圍。外殼內裝有幾個滑動楔塊。楔形夾爪沿滑動楔移動。柱塞將夾爪保持在上升位置，以便軸可以自由移動。在釋放狀態下，彈簧被壓縮

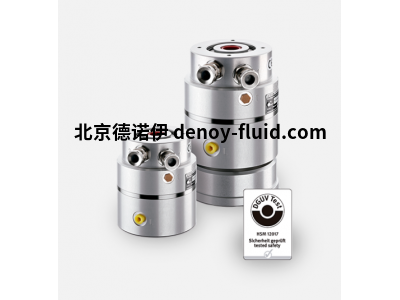

系列K，KR，KRP …

適用于中型、大型和超大型負載

通過DGUV測試認證

一個負載方向安全捕捉器通過施加在環形活塞上的氣動或液壓松開。定義明確的間隙確保軸可以無摩擦地移動

操作指南：

(a)M是待穩固的質量對安全制動器施加的容許負荷。干式或濕式油桿的恒速制動力至少為2XM，但不超過3.5xM。

(b)保持夾緊釋放所需的壓力為3.5巴(如果安裝了彈底座則無需提起即可釋放所需的壓力為4.5巴)。允許的操作壓力為8巴。

(c)安全制動器的優點是它在負荷下不能釋放。在這種情況下只有在施加釋放壓力并同時抬起負載(即負載已在別處接管)時，才能釋放安全制動器。為了確保這一安全優勢，負荷在運行過程中必須有一個最小值。這個最小值取決于所施加的壓力在6巴時，最小值是F6。如果應用中的載荷小于F6(6 bar)則僅通過施加壓力而非提升載荷即可解除夾緊。如果您需要有關其他壓力水平和負荷的信息，請聯系賽特瑪。

(e)為標準電感式接近開關提供接近開關支架:M12x1，標稱開關距離2毫米，可嵌入安裝，NO(正常打開)。T3尺寸表示從支架頂部測量時接近開關浸入外殼的深度。為了便于安裝，接近開關支架具有深度限制器，并在交付時預設正確的深度。接近開關只需插入到停止位置，然后夾緊即可。接近開關不包含在標準交付范圍內，但可作為附件提供。

(f)T端口補償切換過程中的內部體積變化。在交付時，端口用空氣過濾器堵塞，在干燥潔潔的工廠環境中，提供足夠的防塵等保護。如果可以將水分或具有侵蝕性的介質吸上來，則用未加壓的管線更換過濾器，該管線通向清潔的環境(例如清潔干燥、未加壓的容器)。

(g)外殼部件的鋁表面經過陽極氧化處理

(d)氣動工作量
