hyco柱塞泵KP50-H5-ZV-W14流量15.5 l/min用于疏散和壓縮氣體

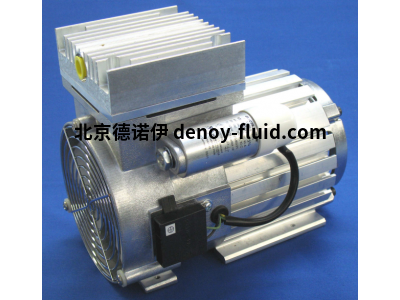

hyco柱塞泵KP50-H5-ZV-W14流量15.5 l/min

1缸柱塞泵

PB-35 產品線的無油和干式壓縮柱塞泵可用于抽真空、輸送和壓縮氣體和蒸汽，最終真空度可達 105 mbar。

產品線中提供四個不同的系列和更多型號。（標準模型的曲線表示，每個模型范圍）。

PB-35 產品線配備了帶連桿驅動的單缸柱塞泵?；钊麆傂怨潭ㄔ谶B桿上，在上下移動時在氣缸中進行傾斜運動。

因此，活塞環比線性驅動更大的應力。然而，從偏心軸到活塞的連桿長度被設計為賦予活塞盡可能小的傾斜運動。

帶連桿的偏心軸另外安裝在承載板上的滾珠軸承，不位于電機軸上。

這確保了電機軸和 A 側電機軸承不會受到負載的影響。這種經過深思熟慮的設計還確保了機械部件的長使用壽命。

所使用的材料，如用于氣體導電部件的鋁、用于閥門和管道的不銹鋼以及用于隔膜的氟橡膠 （FKM），

為非腐蝕性氣體開辟了廣泛的應用選擇。

特征

用于輸送、疏散和壓縮氣體的無油干式柱塞泵。極其光滑的氣缸運行表面保證了PTFE活塞環的低摩擦。

由于泵和驅動電機的精確平衡，安靜且低振動。

通過優化冷卻和偏心軸的單獨安裝，可以實現運行。

采用帶有特殊潤滑脂填充的封裝滾珠軸承，免維護。

KP50-H5-ZV-W14技術參數

自由流動 15.5 l/min

最終真空  155 mbar

最終壓力(abs.)  5 bar

泵頭 1

軟管接頭，吸力/壓力  G 1/4"

電機功率/轉速 0.21 kW / 1400 min-1

電源要求/頻率 115 V - 50-60 Hz o. 230 V - 50-60 Hz

噪音水平  49 dBA ~57 dBA

允許的氣體進入溫度 + 5 C° ~ + 45 C°

允許的環境溫度 + 5 C° ~ + 45 C°

允許環境溫度電機 + 5 C° ~ + 45 C°

允許的環境溫度泵 + 5 C° ~ + 45 C°

尺寸:長x寬x高 197 mm x 134.5 mm x 173.5 mm

重量 6 kg

型號

KP50-H5-ZV-W14

KP50-H6-ZV-W14

KP50-H8-ZV-W14

KP50-H9-W14

hyco柱塞泵KP50-H5-ZV-W14流量15.5 l/min
