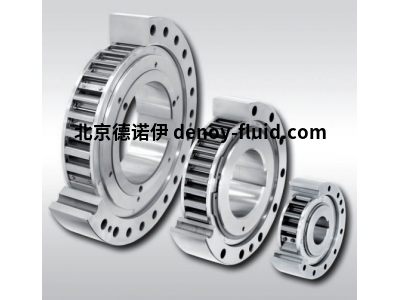

ringspann集成式飛輪FXM 170 - 63MX用于逆止器/超速離合器

用于用螺栓固定在工作面上，帶支架提升 X

應用

逆止器

超速離合器

用于高速自由流運行裝置中的逆止器。

適用于在低速行駛的裝置中作為超速離合器應用。

特征

集成飛輪FXM是沒有軸承支撐的飛輪，帶有飛鏟升降X.

飛鏟升降X確保了內圈高速旋轉時的無磨損飛作。

額定扭矩可達 1 230 000 Nm，

缸徑可達 500 mm。提供多種標準化孔徑，交貨時間短。

斜撐起力x

集成飛輪FXM配備了斜撐舉升。楔塊提升X用于逆止器和超越離

合器，前提是在空轉操作中內圈高速旋轉，并提供低速驅動操作的超越離合器。在

自由滑運行中，離心力Fc使斜楔從外側軌道上升起。在這種工作狀態下，飛輪工作

無磨損，即具有無限的使用壽命。

應用實例

集成飛輪FXM 170-63MX端蓋作為逆止器安裝到第一個中間軸的齒輪箱在一

個傾斜的傳送帶的驅動端。在電機停止的情況下，傳送帶必須被固定住，

這樣傳送的貨物就不會向后拉動傳送帶，從而可能造成嚴重的損壞。由于

在正常運行(空轉運行)的高軸速度，斜撐提升X確保無接觸，因此無磨損的連續運行。

FXM 170 - 63MX技術參數

理論額定扭矩 20500Nm

現有跳動時的額定扭矩 20500Nm

內環速度 250rpm

內環空轉 2700rpm

外環轉速 100rpm

重量 33,0kg

潤滑

在速度超過楔塊提升速度時，不需要

特殊潤滑;飛輪的功能免維護。

當?shù)陀谛睋纹鹕俣冗\行時，必須

提供規定機油質量的機油潤滑。

ringspann集成式飛輪FXM 170 - 63MX
