WENGLOR精確測量距離微米級技術激光測距傳感器PNBC

EtherCAT 高精度激光測距傳感器確立了新標準

PNBC 系列的精確測距傳感器樹立了一個新的里程碑：位移測量傳感器能夠精確測量極小的差異，即使從很遠的距離測量也是如此。激光傳感器的光學系統能夠?qū)崿F(xiàn)可重現的測量結果。它們可以進行非接觸測量，不受物體表面特性、形狀和顏色的影響。因此，測量值不受影響。除了經過驗證的 TCP/IP 接口外，現在還提供 EtherCAT 工業以太網接口，用于實時采集和進一步處理測量數據。無論是測量厚度、測量位移量還是測量距離，PNBC 激光位移傳感器都是同類產品中的最佳產品。

PNBC 系列激光測距傳感器在測量時使用高分辨率的 CMOS 陣列。使用非常先進的角度測量分析技術可以計算出與測量物體的距離，精度達到微米級。激光測距傳感器基于三角測量原理，非常適合距離達 1,000 mm 的高精度測量。

PNBC 激光測距傳感器：優點概覽

精確測量距離

通過微米級三角測量技術精確測量物體

能夠可靠識別極小的物體，可重復性為 0,3 μm

測量結果的線性偏差僅為 0.05%

高性能

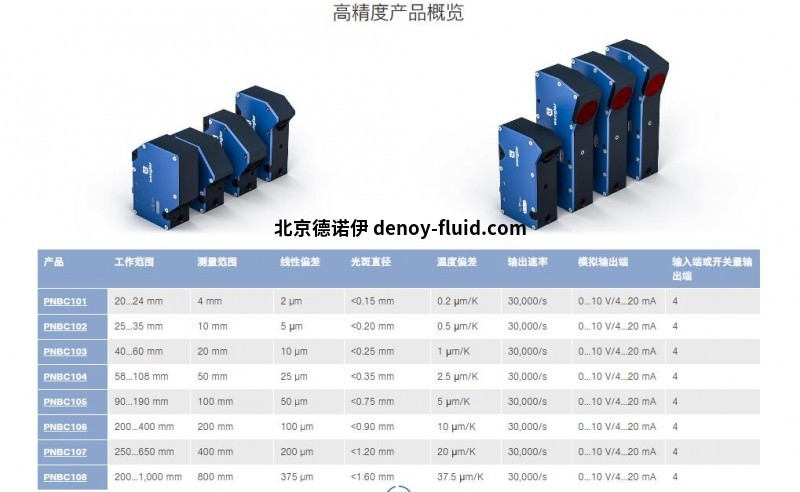

工作范圍大，達到 24 mm 至 1,000 mm

動態應用的最高輸出速度為 30 kHz

調試后可以立即檢測耐抗溫度變化的測量值

可與 EtherCAT 接口進行超高速通信

測量值穩定，不受表面狀況的影響

可對形狀和表面不同的物體進行非接觸和可靠的測量

對于深色或光亮的物體以及極端傾斜狀態，高的測量性能保持不變

針對斑點效應的特殊算法

激光測距傳感器的產品亮點

PNBC 接口

快速 EtherCAT 接口

可在 TCP/IP 和 EtherCAT 之間切換

模擬輸出端電壓為 4…20 mA 或 0…10 V

4 個數字輸入端或開關量輸出端

PNBC 接口

容易操作

內置網頁服務器，可用于參數設定和診斷

清晰可見的 LED 指示燈可以顯示狀態

供貨范圍包括存儲在網頁服務器上的校準記錄

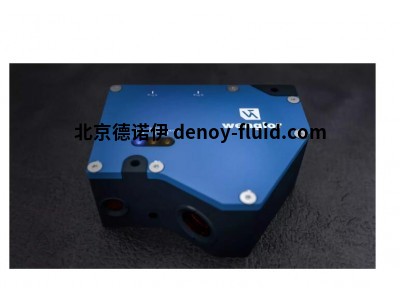

PNBC 外殼

結構堅固

最堅固的鋁質外殼

溫度偏差僅為 0.005%，耐溫性很高

防水等級為 IP67

PNBC 外殼

精密光學系統

高性能物鏡帶有多透鏡系統

透鏡粘貼在物鏡上，在工業環境下穩定性高

激光點精細（< 0.15 mm），用于識別和測量微小物體

玻璃透鏡蓋耐用性好

傳感器

傳感器是智能機器的感官。 由于功能原理多種多樣，使用傳感器可以快速、可靠和可持續地解決各種自動化應用問題。 從光電傳感器到超聲波傳感器、接近開關和流體傳感器以及安全技術，再到傳感器工作和參數化的軟件解決方案，廣泛的產品系列為各種工廠自動化提供適當?shù)慕鉀Q方案。 除了多種功能原理外，用戶還可從多種結構形式中獲益，從而能將傳感器安裝在各種工業設備上。

激光測距傳感器

此類傳感器可以非接觸方式識別物體或?qū)ζ溆嫈?shù)，測量間距，以光線識別顏色、光澤度或熒光。額外的專用光纜連接可用于寒冷、高溫或空間有限的極端條件。

激光測距傳感器采用光傳播時間測量或三角測量的原理，用激光束測量與物體之間的距離。這種傳感器具有極高的測量精度，不受物體的顏色和表面性質的影響。
