ZES-ZIMMER交流互感器WCT100

應用場景：

• 等離子體生成

• 激光激發

• 超聲波發生

• 感應加熱

• 電磁爐

• 高速電機

• 航空布線系統（包括高達150kHz的諧波分析）

產品特點：

• 大電流測量：適用于測量高達100A和1000A的大電流。

• 精度：精度達到0.25%。

• 頻率范圍：適用于從中頻到高頻的測量，范圍從30Hz至1MHz。

• 擴展功能：經過驗證和調整，可擴展ZES ZIMMER LMG功率測量范圍。

常用系列：

• WCT100：100A/1A，頻率范圍30赫茲 - 1MHz。

• WCT1000：1000A/1A，頻率范圍30赫茲 - 1MHz。

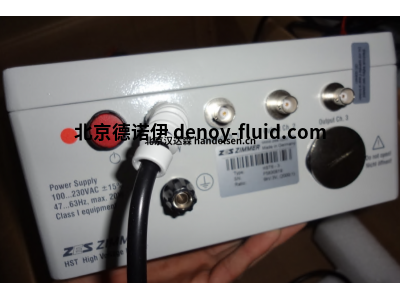

寬帶精密高壓分路器HST：

• HST系列是為電壓高于1000V的測量而設計的高壓寬帶高壓分壓器。

• 通過標準的2m長電源線將高壓輸入到設備（用戶可自行組裝）。

• HST系列能夠以非常高的精度將相等、交變或任意失真的電壓分頻1000（或2000/3000/4000）倍。

• 分頻后的低電壓在低阻抗緩沖BNC輸出端可用。

版本和規格：

• 單通道：適用于單側接地系統，如超聲波發生器。

• 雙通道：適用于無接地（差分）電壓測量，如放電燈和等離子體生成。

• 三通道：適用于變頻器、中壓動力電機和電壓諧波測量。

• 分頻比：1000（HST3系列）、2000（HST6系列）、3000（HST9系列）、4000（HST12系列）。

• 最大電壓：4.2kVrms（HST3系列）、8.4kVrms（HST6系列）、12.6kVrms（HST9系列）、16.8kVrms（HST12系列）。

標準配件：

• 3m BNC連接電纜。

• 適配器BNC -> 4mm安全實驗室插頭，用于直接連接到LMG
