More Precision間隙測量儀capaNCDT MD6-22

最高精度的移動間隙測量

capaNCDT MD6-22測量儀是一種電容式雙通道手持式測量儀，與Micro-Epsilon的所有電容式傳感器兼容。

該測量系統用于移動間隙和距離測量，具有高精度、多功能應用可能性和直觀的操作性。

支持長達5h的電池壽命，并將測量數據存儲在SD卡上。MD6-22非常適合于服務和維護任務中的移動應用。例如，

它用于風力渦輪機中的轉子間隙監測，以及測量渦輪機葉片和外殼之間的空氣間隙。

特性

高精度間隙測量

直觀的操作

適用于導電測量對象

全面的傳感器產品組合

電纜長度可達4米

測量模式

單邊間隙測量

在曲面上使用間隙傳感器測量一側的最佳間隙測量模式(傳感器輔助排列)。

雙面間隙測量

模式，用于在平面上進行精確的間隙測量，并補償傳感器對準。

使用測量兩側的間隙傳感器

在曲面上使用間隙傳感器測量兩側的最佳間隙測量模式(傳感器校準從屬)。

具有數學函數的單值測量

測量一側的兩個傳感器的信號計算模式。

交付

堅固的手提箱

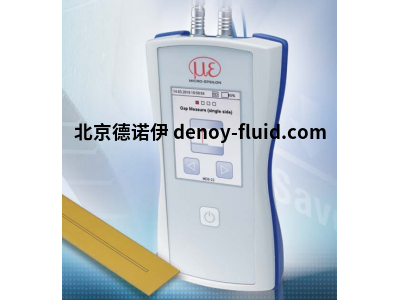

手持式測量儀MD6-22

CapaNCDT傳感器與集成電纜。

電源單元/國際/24V/DC/1A

磁保持器包括四節鎳氫/鎳氫電池

安裝用內六角扳手(AA，HR6)

接地用電纜

應用

發電機轉子間隙測量

MD6-22用于發電機的調試和維護插入轉子間隙，扁平傳感器檢測距離。

滾筒的對齊

MD6-22用于調整滾輪。用于調試和服務任務，雙面平面?zhèn)鞲衅鞔_定滾筒間隙

設計

移動式間隙量規

MD6-22手持式測量儀計算傳感器信號。它有兩個連接兩個傳感器或一個雙通道傳感器。后磁鐵可實現現場安裝。

基于直觀的觸摸操作，可快速設置所有參數。顯示測量值，并可將其存儲在SD卡上。

獨立于合金的校準測量系統

電容測量原理可以測量所有導電測量對象傳感器和控制器經過工廠校準并相互匹配。更換傳感器時，建議在

工廠重新校準，以保持較高的測量精度。多達5種不同的特性曲線可存儲在手持式測量儀中。

技術參數

模型

分辨率動態100 Hz   0.02 % FSO

頻率響應(-3 dB) 100 Hz

線性 < ± 0.2 % FSO

溫度穩定性 < 200 ppm FSO / K

敏感  < ± 0.2 % FSO

長期穩定性 < 0.04 % FSO/ 月

同步 是

連接 傳感器：2個插座（B型）

溫度范圍 -10 … +65 °C

存儲 +10 … +50 °C

測量通道數 2

重量 500 g
