phytron 1-STEP-DRIVE帶集成功率級步進電機驅動程序控制器

Phytron 于 1947 年在這些價值觀的基礎上成立，并一直沿用至今。我們的員工定期參加進修課程，并從各級管理層的開放式交流中獲益。因此，Phytron 取得了穩步的成功，并被評為 "TopJob "公司。

這些價值觀正是 Phytron 廣受客戶和合作伙伴歡迎的基礎。

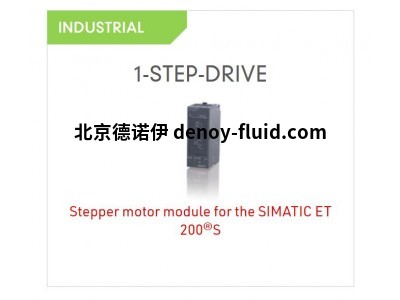

1-STEP-DRIVE

用于 SIMATIC ET 200S 的帶集成功率級的步進電機驅動器，與 SIEMENS ® 協同工作

在模塊化 PLC 系統內控制和驅動步進電機： 1-STEP-DRIVE 技術保證了高精度的電流調節，可實現高達 1/512 步的精細定位，絕對誤差和非累積誤差約為 0.0015°（對于 200 步電機，每轉約 102,400 個位置（0.0035°/步））。

技術細節

帶集成功率級的步進電機控制器，用于

simatic et 200s® 的帶集成功率級的步進電機控制器

1-STEP-DRIVE-5A-48V 模塊成功完成了 SIEMENS 的系統符合性測試。

適用于雙極控制帶 4、（6）或 8 引線接線的 2 相步進電機

5 APEAK 相電流，增量 20 mA 可調

24 至 48 V 直流電源

高達 1/512 微步

物理分辨率：每轉約 102 400 個位置（0.0035°/步）。微定位應考慮使用帶計數器的編碼器。

最大步進頻率：510,000 步/秒

斬波器頻率可選： 18、20、22 或 25 千赫

2 個數字輸入，用于限位和基準開關

LED 診斷指示燈（電流過大、溫度過高、驅動指令或電機正在運行等）

控制器模式：相對定位和絕對定位、旋轉模式、移動到參考點...

在線控制器參數設置和診斷

通過 STEP7、TIA Portal（V12 至 V14）®® 編程

工作溫度 0 至 +60 °C

防短路、過載保護

認證： 認證：CE

交貨包括 包含配置文件 (HSP)、應用示例和手冊 (pdf) 的光盤

重要：配置文件不向下兼容。

SIMATIC、ET 200S、STEP7 和 TIA Portal 是 SIEMENS AG 的商標。

市場

包裝機械

測量系統

設備、機器和工廠制造

貼標技術

后處理和包裝處理

裝配自動化

從渴望到完美。

Phytron 移動。人與機器 相互依存，相互依存，相互依存。

不斷追求完美的精神與數十年的經驗相結合，使 Phytron 成為極端環境條件下自動化解決方案領域高科技設備的領先供應商之一。除了高精度步進電機和帶可選齒輪和反饋系統的線性執行器外，Phytron 還提供各種電力電子設備和控制裝置，為全球客戶提供支持。無論您在哪里選擇 Phytron，我們的產品都使用相同的語言： 每個系列設備和每個定制解決方案都體現了同樣的質量熱情、同樣的專業知識和同樣的高科技精度。這種對細節的關注自 1994 年起通過 DIN EN ISO 9001 認證，1997 年至 2016 年通過 DIN EN ISO 13485 認證，2016 年通過 DIN EN 9100 認證。
