德國 Bilz快換鉆夾頭 SBK-SEK可自動鎖定卡盤中的適配器

公司簡介：

    Bilz刀具夾緊系統在全球范圍內用于許多不同的應用領域和幾乎所有類型的機床。Bilz的成功歸功于新產品的持續開發和現有產品的增強。

    Bilz 在英國、法國、印度和美國設有子公司，是攻絲和高性能刀具領域全球領先的夾緊工具制造商，也是汽車和機床行業 90 多年來的有力合作伙伴。為了追求最高質量和創新，亞洲和歐洲的 430 名員工在 34 個不同的國家開發和生產用于刀具夾緊應用的現代解決方案。

快換鉆夾頭

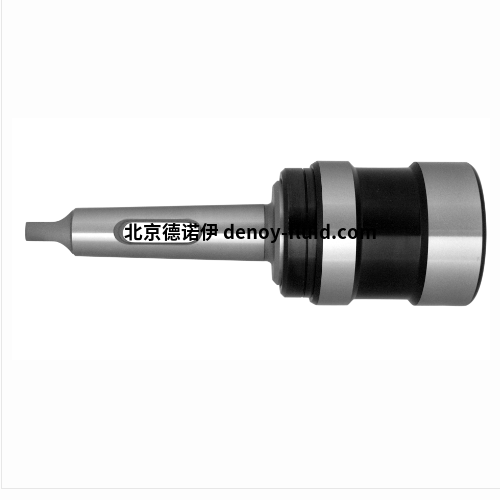

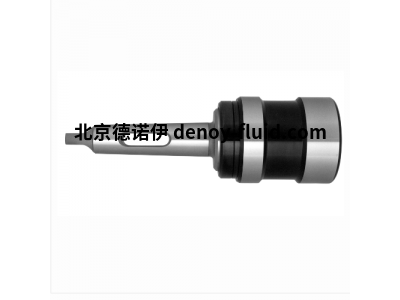

1）快換鉆夾頭 SBK-SEK

用于鉆孔、鉸孔和攻絲工具的快速更換鉆夾頭和適配器

簡介：

SBK快速更換系統適用于手動、徑向或數控鉆床。該系統旨在實現多種功能，同時使用單個刀柄。

獨特的雙滾珠夾緊提供正向驅動，并允許 SEK 適配器在卡盤中的精確位置。適配器采用鉆頭、鉸刀、沉孔或攻絲設備，無需使用額外工具即可快速更換，并自動位于卡盤中。它們通過軸向縮回卡盤的外套筒來釋放，然后可以輕松卸下適配器。



換刀可以在機床主軸停止時進行。該裝置的陡峭位置錐度允許快速更換刀具，并且該系統的設計使該裝置可以在垂直或水平平面上操作，并且可以進行左手或右手旋轉。



SBK 支架和 SEK 適配器可根據要求提供內部冷卻液供給。該快速更換系統的定制設計可用于特殊機床上的全自動換刀裝置。





應用

應用：攻絲、輥壓成型、鉆孔、鏜孔、倒角、鉸孔

機床類型：加工中心和專用機床



特征：

快速更換功能，可自動鎖定卡盤中的適配器

卡盤中適配器的高同心度 （3/100）

無軸向和徑向游隙

卡盤和適配器之間的錐形位置

通過錐形位置縮短換刀方式

可水平或垂直使用

適合左右手旋轉

卡盤始終留在機床主軸中



優勢：

工具更換不需要額外的工具/附件

精度更高，刀具磨損更少

高同心度

軸向和徑向無間隙

減少行程，主軸運動

更高的靈活性

快速更換系統只會更換適配器





型號列表:

SBK2/MK2

SBK3/MK3

SBK4/MK4

SEK2/ESX16

SEK3/ESX25

SEK3/ESX32

SEK4/ESX32
