瑞典maxon IDX 56 L CANopen 帶定位速度控制器的驅動器



關于maxon

我們的微電機以高精度和可靠性移動所有必須旋轉的東西。

在maxon，我們開發和制造具有一定動力的電驅動裝置。我們的直流電機在全球處于行業領先地位。它們適用于要求高且工程師無法妥協的場合：maxon電機驅動NASA的火星探測器。它們安裝在胰島素泵和外科電動工具中。您可以在人形機器人和高精度工業應用、紋身機、客機、相機鏡頭、賽車和心臟泵中找到它們。

60 多年來，我們一直專注于客戶特定的解決方案、質量和創新。因此，我們的模塊化產品范圍不斷擴大，現在包括：



無刷和有刷直流電機

無刷扁平電機

行星齒輪箱、正齒輪箱、特殊齒輪箱

傳感器

伺服放大器、定位控制器

高科技 CIM 和 MIM 組件

定制驅動器

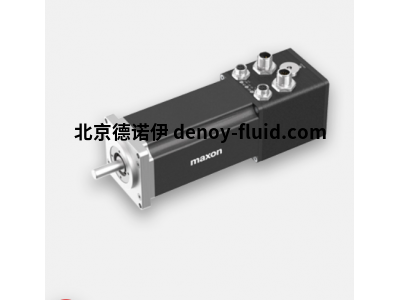

IDX 56 L， □56 mm， 無刷， 帶集成電子元件， CANopen 帶定位速度控制器的驅動器



描述;



maxon IDX驅動器由EC-i電機、磁性絕對值編碼器（單圈）和集成磁場定向控制（FOC）的EPOS4定位控制器組成。高品質設計符合IP65防護等級;只有輸出軸需要由客戶密封。繞組和定位控制器中的集成溫度傳感器直接在驅動器中進行評估，從而實現工作范圍的最佳利用。



規格



云端硬盤數據

標稱電源電壓                              24 V

公稱轉速                                    2750 轉/分

額定扭矩 @25°C（最大連續扭矩） 960毫牛米

額定扭矩 @40°C（最大連續扭矩） 704毫牛米

標稱電源電流 @25°C                    11.2 安培

標稱電源電流 @40°C                        9.97 安培

標稱電壓下的最大速度                3090 轉/分

最大允許驅動速度                        6000 轉/分

最大扭矩（短時）                        1.596海里

最大電源電流（短時）                24 安培

轉子慣量                                    265 克立方米

標稱電源電壓 +Vcc                    12...48 V

達到最大速度的啟動時間              5.4 毫秒

防護等級                                            IP 65

指揮                                                  CANopen

功能性                                            定位控制



機械數據

軸向游隙至                                          0.14 毫米

預緊力                                        15 N

力的方向                                          Zug

最大軸向載荷（動態）                    12 N

最大徑向載荷，距法蘭 12.5 mm          110 N

驅動器重量                                    1445 克



瑞典maxon  IDX 56 L CANopen 帶定位速度控制器的驅動器
