20多年來，LAM一直在為步進電機生產高度創新和有競爭力的驅動器。
廣泛的型號范圍允許涵蓋各種應用，包括所提供的功能和功率。
LAM提供的產品可通過傳統的步進和方向控制信號進行控制，由現場總線控制系統編程和命令。
zuì新數字技術的使用使LAM能夠顯著減小整體尺寸并引入許多高級功能。
高效功率級限制了損耗和發熱。
LAM 步進驅動器
xS10 系列：包含DS10系列、LS10系列、OS10系列、AC系列、USD系列

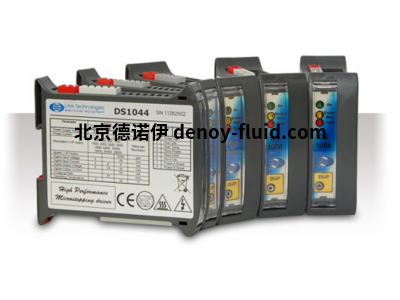

LAM DS10 系列

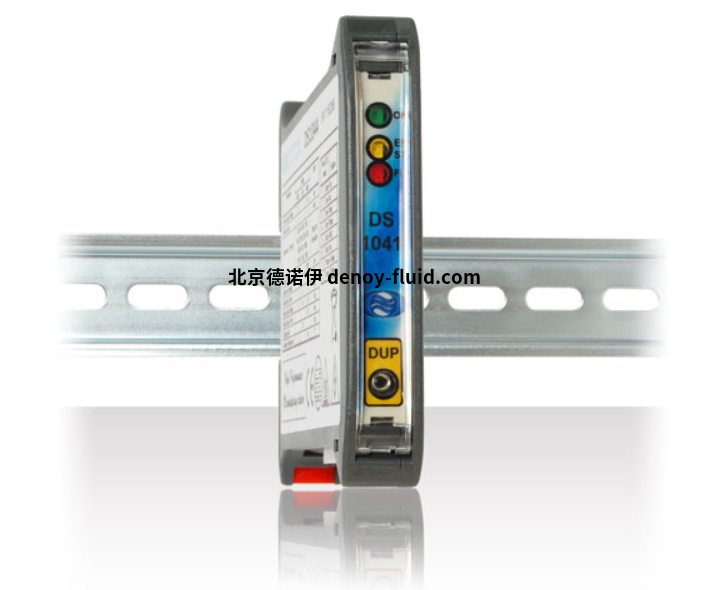

DS10 系列專為 DIN 導軌安裝而設計，可在幾秒鐘內安裝到機柜中。
與電機、邏輯和電源信號的連接通過有用的可拆卸接線端子實現，這些接線端子帶有編號和顏色，能夠托管截面達 2.5mm²的電纜。
LAM DS1041
技術數據
電源電壓
從 18V 直流到 50V 直流
相電流
從 0.3 A到 1.4 A，增量為 0.1 A
控制模式
步驟和方向。啟動/停止
數字輸入
4 種光隔離：步進、方向、使能、升壓，工作電壓范圍為 3V 至 28V，恒定電流兼容 NPN、PNP 或線路驅動
步驟細分
微步?？蛇x擇從全步到 1/128 步
步進zuì大頻率
300千赫茲
保護、報警和診斷
過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異常的統一指示
連接
通過功能性可拆卸接線端子。電纜截面可達 AWG14
尺寸
100（高） x 17.5（長） x 119（闊） 毫米
重量
160克/5.6盎司
LAM DS1044
LAM DS1048
LAM DS1073
LAM DS1076
LAM DS1078
LAM DS1084
LAM DS1087
LAM DS1098
交流電源版
LAM DS1041A
技術數據
電源電壓
從 16V 交流到 36V 交流
相電流
從 0.3 A到 1.4 A，增量為 0.1 A
控制模式
步驟和方向。啟動/停止
數字輸入
4 種光隔離：步進、方向、使能、升壓工作電壓范圍為 3V 至 28V，恒定電流兼容 NPN、PNP 或線路驅動
步驟細分
微步?？蛇x擇從全步到 1/128 步
步進zuì大頻率
300千赫茲
保護、報警和診斷
過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異常的統一指示
連接
通過功能性可拆卸接線端子。電纜截面可達 AWG14
尺寸
100（高） x 22.7（長） x 119（闊） 毫米
重量
190克/6.4盎司
LAM DS1044A
LAM DS1048A
LAM DS1073A
LAM DS1076A
LAM DS1078A
LAM DS1084A
LAM DS1087A
LAM LS10 系列
LS10步進電機驅動器系列具有出色的性價比。
它們采用開放式設計，并且由于集成在產品中的L形支撐，因此可輕松安裝在面板上。
尺寸被包含，厚度特別減小，允許在狹小的空間內包裝許多驅動器。
信號電纜和電源線的連接是通過編號的螺釘接線端子進行的，能夠容納截面達2.5mm²的電纜。
LAM LS1041
技術數據
電源電壓
從 18V 直流到 50V 直流
相電流
從 0.3 A到 1.4 A，增量為 0.1 A
控制模式
步驟和方向。啟動/停止
數字輸入
4 種光隔離：步進、方向、使能、升壓工作電壓范圍為 3V 至 28V，恒定電流兼容 NPN、PNP 或線路驅動
步驟細分
微步?？蛇x擇從全步到 1/128 步
步進zuì大頻率
300千赫茲
保護、報警和診斷
過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異常的統一指示
連接
按接線端子。電纜截面可達 AWG14
尺寸
78（高） x 110（長） x 25（闊） 毫米
重量
155克
LAM LS1044
LAM LS1048
LAM LS1073
LAM LS1076
LAM LS1078
LAM LS1084
LAM LS1087
LAM LS1098
交流電源版
LAM LS1041A
技術數據
電源電壓
從 16V 交流到 36V 交流
相電流
從 0.3 A到 1.4 A，增量為 0.1 A
控制模式
步驟和方向。啟動/停止
數字輸入
4 種光隔離：步進、方向、使能、升壓工作電壓范圍為 3V至28V，恒定電流兼容NPN、PNP 或線路驅動
步驟細分
微步?？蛇x擇從全步到 1/128 步
步進zuì大頻率
300千赫茲
保護、報警和診斷
過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異常的統一指示
連接
按接線端子。電纜截面可達 AWG14
尺寸
78（高） x 110（長） x 35（闊） 毫米
重量
180克
LAM LS1044A
LAM LS1073A
LAM OS10 系列
OS10 步進電機驅動器系列采用開放式設計，具有 IP00 防護等級，盡管它們可以管理高功率，但尺寸非常?。ㄋ鼈冞_(dá)到 240Vdc 的工作電壓和 10Arms 的相電流，相當于 14Apk 或 14Imax）。
板角的 4 個孔允許安裝驅動器。
編號的螺絲端子使信號電纜和電源線的連接變得更加容易，能夠容納截面達2.5mm²的電纜。
LAM OS1041
技術數據
電源電壓
從 18V 直流到 50V 直流
相電流
從 0.3 A到 1.4 A，增量為 0.1 A
控制模式
步驟和方向。啟動/停止
數字輸入
4 種光隔離：步進、方向、使能、升壓工作電壓范圍為 3V至28V，恒定電流兼容 NPN、PNP 或線路驅動
步驟細分
微步?？蛇x擇從全步到 1/128 步
步進zuì大頻率
300千赫茲
保護、報警和診斷
過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異常的統一指示
連接
按接線端子。電纜截面可達 AWG14
尺寸
18（高） x 105（長） x 78（闊） 毫米
重量
90克
LAM OS1044
LAM OS1048
LAM OS1073
LAM OS1076
LAM OS1078
LAM OS1084
LAM OS1087
LAM OS1098
交流電源版
LAM OS1041A
技術數據
電源電壓
從 16V 交流到 36V 交流
相電流
從 0.3 A到 1.4 A，增量為 0.1 A
控制模式
步驟和方向。啟動/停止
數字輸入
4 種光隔離：步進、方向、使能、升壓工作電壓范圍為 3V 至 28V，恒定電流兼容 NPN、PNP 或線路驅動
步驟細分
微步。可選擇從全步到 1/128 步
步進zuì大頻率
300千赫茲
保護、報警和診斷
過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異常的統一指示
連接
通過功能性可拆卸接線端子。電纜截面可達 AWG14
尺寸
100（高） x 22.7（長） x 119（闊） 毫米
重量
190克
LAM OS1044A
LAM OS1073A
LAM USD 系列
USD 模塊是專為 PCB 安裝而設計的雙極步進電機驅動器。
它們代表了節省空間和移除電纜的完美解決方案，可與單軸或多軸應用中的電子控制完美集成。
有 12 種不同的型號，分為三種當前尺寸和四種不同的功能。有些型號可以通過步進和方向信號進行控制，而其他型號則可以通過串行鏈路進行控制。上述型號有步進分辨率為半步的版本和微步分辨率高達25600步/轉的版本。
通過稱為L(zhǎng)EP11的專有通信協議，可以使用簡單的串行線路控制多達32個不同的驅動器。
可用的命令允許配置加速時間，zuì小和zuì大頻率，并執行絕對或相對定位。還可以實時讀取每個連接模塊的運行狀態。
三條可配置為輸入和輸出的線路完成了模塊串行版本中的可用 I/O。這些線路經過適當配置，也可以觸發驅動器的啟動。
LAM USD10361
技術數據
電源電壓
從 12V 直流到 42V 直流
相電流
從 0.15Apk 到 1.2Apk
邏輯電源電壓
5V 直流
控制模式
步驟和方向
數字輸入
5 個 TTL/CMOS 兼容：步進、方向、使能、待機、復位3 個
TTL/CMOS 兼容：RS0、RS1、RS2 用于分辨率設置 2 個模擬相電流設置
數字輸出
1 個集電極開路：故障
步驟細分
可選擇從全步到 1/128 步
保護、報警和診斷
過壓和欠壓、相間短路、相間接地、正相
連接
通過焊接引腳
尺寸
44.5（高） x 55（長） x 28.5（闊）毫米
重量
120克
LAM USD20361
LAM USD10362
LAM USD20362
LAM USD10606
LAM USD20606
