Framo Morat黃銅蝸輪蝸桿A33系列渦輪組中心距33mm

齒輪技術是Framo Morat 的專長：110 多年來，F(xiàn)ramo Morat 一直在根據客戶的規格制造內外齒、轉子軸、小齒輪和鏈輪的齒輪以及眾多專業解決方案。根據具體要求，F(xiàn)ramo Morat 使用各種材料，包括鋼、鋁、各種有色金屬和合成材料。



根據客戶要求定制生產

直徑可達 300 mm，模塊可達 6 mm，軸長度可達 480 mm

直齒輪或彎角傳動裝置

多種材料選擇（例如鋼、青銅、織物層壓板或塑料）

所有工藝步驟（車削、滾齒、退火、后刀面磨削、磨削、測量）均來自單一來源



Framo Morat 正齒輪

0.5 至 6 mm 的模塊

直徑可達 300 mm

齒徑可達 320 mm

直齒輪和彎角傳動裝置



Framo Morat 小齒輪軸

0.5 至 6 mm 的模塊

直徑可達300

齒徑可達 320 mm

長度可達480mm

直齒輪和彎角傳動裝置



Framo Morat 齒圈

模數從 0.5 到 6 mm

直徑可達 300 mm

齒徑可達 110 mm

直齒輪和彎角傳動裝置







Framo Morat 每年生產超過 15 萬套蝸輪蝸桿，是該市場的參與者之一。除了Framo Morat 的標準系列外，F(xiàn)ramo Morat 還提供定制解決方案，這些解決方案由直徑從300到17毫米，中心距從150到300毫米的各種材料制成，具體取決于要求。



根據客戶要求定制生產

直徑從 15 到 300 mm，軸向距離從 17 到 210 mm，模塊從 0.5 到 10，軸長可達 500 mm

根據客戶要求選擇材料（鋼、青銅、織物層壓板或塑料）

所有工藝步驟（車削、滾齒、退火、后刀面磨削、磨削、測量）均來自單一來源



Framo Morat 的蝸輪蝸桿組涵蓋了廣泛的應用。Framo Morat 每年在內部生產超過1萬套蝸輪，其中大部分是根據定制規格制造的，證明了我們多年的經驗和高水平的產能。



Framo Morat 符合Framo Morat標準的蝸輪蝸桿組目錄的直徑范圍為20至135毫米，軸向距離為17至80毫米。此外，F(xiàn)ramo Morat 還提供直徑達300毫米、中心距達210毫米的定制蝸輪組。



蝸輪蝸桿組

軸向距離從 17 到 80 mm

齒輪比高達 100：1



定制蝸輪組

軸向距離可達 210 mm

螺桿軸長度可達 500 mm

蝸桿直徑可達 120 mm

蝸輪直徑可達 300 mm



蝸桿由表面硬化鋼制成，帶有磨孔和蝸桿輪廓。蝸輪由特殊合金（銅鋅合金，鋁、硅和錳添加劑）制成。經過處理以獲得更好的滑動特性。由于鋁添加劑，耐化學性非常高。

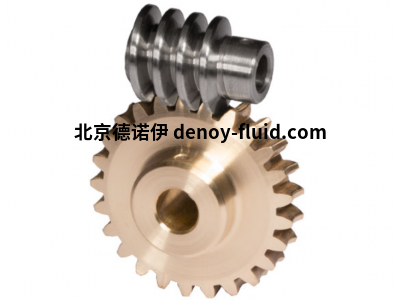

黃銅蝸輪

具有良好的耐腐蝕性，高強度，良好的滑動性能和高耐磨性。



Framo Morat 蝸輪蝸桿組



Framo Morat 中心距 17mm

渦輪組 A17

齒輪比： 2.25 – 80：1

輸出扭矩：1.0 – 2.8 Nm





Framo Morat 中心距 22mm

渦輪組 A22

齒輪比：3 – 40：1

輸出扭矩：2.2 – 5.8 Nm





Framo Morat 中心距 25mm

渦輪組 A25

齒輪比：4 – 50：1

輸出扭矩：5.1 – 9.3 Nm





Framo Morat 中心距 31mm

渦輪組 A31

齒輪比： 2.5 – 100：1

輸出扭矩：4.4 – 15.7 Nm





Framo Morat 中心距 33mm

渦輪組 A33

齒輪比： 3.5 – 75：1

輸出扭矩：10.1 – 21.3 Nm





Framo Morat 中心距 35mm

渦輪組 A35

齒輪比： 2.78 – 90：1

輸出扭矩：6.6 – 25.6 Nm





Framo Morat 中心距 40mm

渦輪組 A40

齒輪比： 6.75 – 90：1

輸出扭矩：25.2 – 46.5 Nm





Framo Morat 中心距 50mm

渦輪組 A50

齒輪比：4.25 – 69：1

輸出扭矩：34 – 117.3 Nm





Framo Morat 中心距 53mm

渦輪組 A53

齒輪比： 4.75 – 75：1

輸出扭矩：45 – 141 Nm





Framo Morat 中心距 63mm

渦輪組 A63

齒輪比： 6.1 – 70：1

輸出扭矩：89 – 258 Nm





Framo Morat 中心距 65mm

渦輪組 A65

齒輪比： 6.25 – 75：1

輸出扭矩：101 – 288 Nm





Framo Morat 中心距 80mm

渦輪組 A80

齒輪比： 6.75 – 80：1

輸出扭矩：150 – 522 Nm
