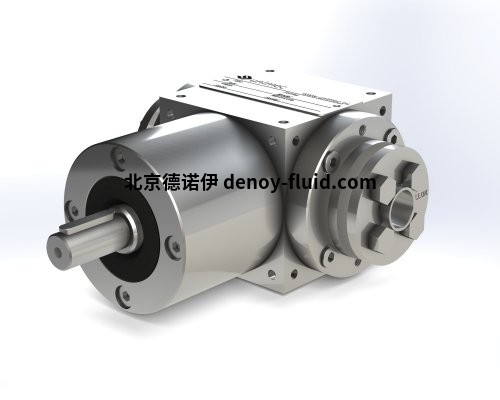

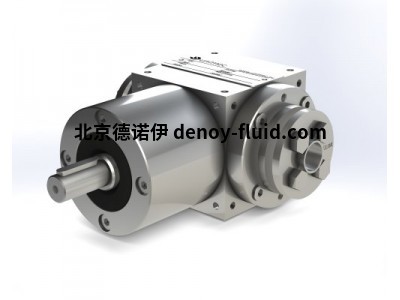

不銹鋼錐齒輪箱

田永福 QQ：2850590589   手機：15201542839 電話：010-64717020-122 傳真：010-84786709-666 郵件：[email protected]

在過去的幾年里，不銹鋼的使用呈指數增長。新的市場需求、食品工業中的衛生要求以及氧化環境中的應用要求越來越多地使用不銹鋼材料。

從一開始，UNIMEC就能夠為客戶提供不銹鋼產品。無論如何，實現這些組件意味著漫長的制造時間。對于最需要的產品和尺寸，UNIMEC現在能夠提出一個完整的系列:X系列。

這種選擇提供了多種優勢:一方面，縮短了交貨時間，因為所有部件都有現貨，另一方面，制造允許獲得相當可觀的成本，因為它是從成排鑄件開始的。

AISI 316鋼的主要特點是其高耐腐蝕性，尤其是在海洋和食品環境中，而AISI 304似乎存在一些問題。

在所有結構型號中，屬于X系列的齒輪箱尺寸為54、86、110、134。

由不銹鋼制成的部件有外殼、輪轂、蓋子、電機法蘭以及所有中空和突出的軸。

操作錐齒輪箱

所有錐齒輪箱都可以手動操作。無論如何，其應用的大部分預見了機動化處理，在許多情況下甚至是直接的。對于從86到250的規格，可以將標準IEC電機直接連接到錐齒輪箱的快速軸上?？梢詾橐簤?、氣動、無刷電機以及直流電機、永磁電機、步進電機和其他特殊電機提供各種尺寸的特殊法蘭。也可以通過收縮盤來實現用于固定驅動軸的特殊法蘭，以便最小化傳動間隙。功率曲線根據型號、尺寸、傳動比和轉速，確定了每個單錐齒輪箱在獨特服務因素下的電機功率和低速軸上的扭矩。

旋轉方向
旋轉方向取決于安裝方案。根據所選型號，作為所需旋轉方向的函數，可以選擇最符合這些要求的安裝方案。我們提醒，即使軸的一個旋轉方向從順時針方向變?yōu)槟鏁r針方向(反之亦然)，錐齒輪箱軸的任何其他旋轉方向必須反向。

不間斷運行
當速度調節齒輪受到時間恒定的扭矩和角速度時，會發生不停機操作。經過一段過渡期后，轉速變得穩定，錐齒輪箱的表面溫度和環境熱交換也變得穩定。檢查磨損現象和熱功率很重要。

間歇運行
當高等級加速和減速與轉速和扭矩(即使在零值時)重疊時，會出現間歇運行，因此有必要驗證抵消系統慣性的能力。因此，有必要修改錐齒輪箱和輸入功率。檢查彎曲和疲勞強度參數很重要。

型號：54 86 110 134

XRA/XRB/XRC/XRM/XRX/XRS/XRK/XRY/XRR/XRW/XRZ/XRP系列

材料

一般特征

具體特征

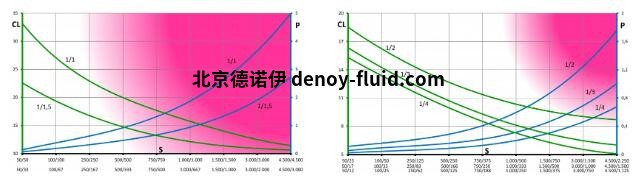

功率曲線

洋紅色區域表示潛在的加熱風險。必須仔細分析工作循環。
S =快/慢軸的轉速[rpm]
CL =慢速軸扭矩[Nm]
P =要求的輸入功率[kW]

電機型號
