VAC電流傳感器4640-X101型精度為2%線性度為1%

VACUUMSCHMELZE 面向xEV市場的汽車開環電流傳感器

VAC 電流傳感器，具有堅固的汽車級霍爾元件。

VAC 在開環傳感器中，磁芯氣隙中的磁場強度由霍爾探頭測量。它產生與場強成比例的小輸出電壓。放大的電壓代表傳感器的輸出信號。

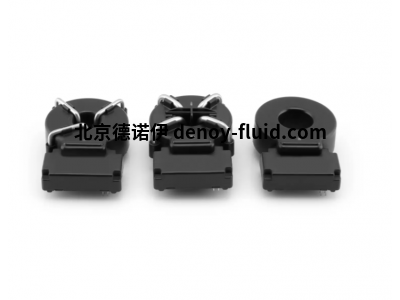

VAC 建立了新的開環電流傳感器產品線，具有堅固耐用的、符合汽車標準的霍爾元件，可實現高精度和線性度。它們非常適合測量 300 A 和 600 A 范圍內的直流、交流和脈沖電流。



好處：

工作溫度 -40 °C 至 150 °C

寬內開口，用于電纜和矩形母線，直徑約為 ø 16 / 22 mm，或 4 x 21 / 6 x 26 mm

與閉環電流傳感器相比，價格具有吸引力



技術數據

在整個溫度范圍內，標稱電流的精度為 2 %

在整個溫度范圍內，標稱電流的線性度為 1 %

頻率范圍 DC 至 20 kHz

初級導體和額定電壓高達 1，000 V 的測量電子元件之間的電氣隔離

符合 AEC-Q100 的汽車級霍爾 IC 標準

制造將符合VDA第19卷的“技術清潔度”



典型應用

高壓電動汽車

48 V 電動汽車

混合動力電動汽車



編號         標稱 峰值 原型         連接

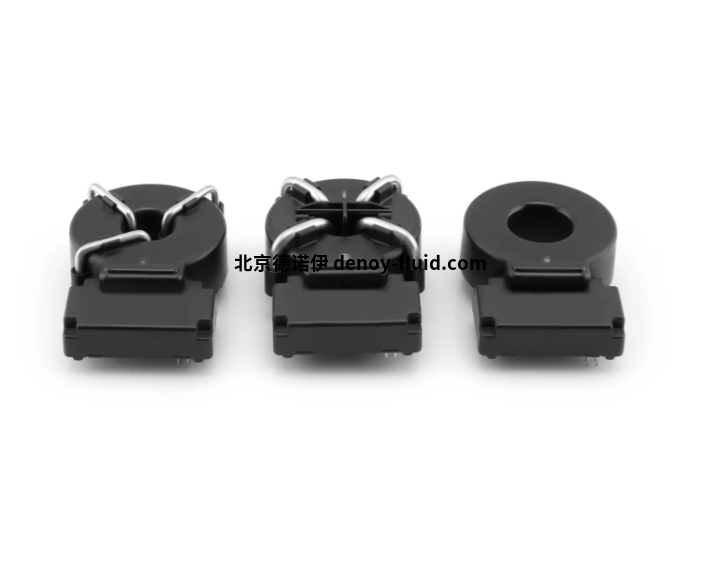

K30549 300 425 300 HP 水平/銷

K30553 600 850 600 HP 水平/銷

K30554 600 850 600 VP 垂直/引腳

K30555 600 850 600 V 垂直，不帶引腳，用于螺釘連接





VAC 補償電流傳感器

高精度的電流測量



VAC 補償電流傳感器（閉環）采用VAC自己的磁性探頭作為零場檢測器，以實現電流測量的大精度。VAC 電流傳感器覆蓋 1.5 A 至 1，700 A 的三個量級初級電流。



優勢：

低上升時間

在 0.4 – 0.7 % 的范圍內具有佳的測量精度

頻率范圍 DC 至 200 kHz

溫度依賴性非常低，初始變量幾乎沒有長期漂移

UL508 認證

性能高于帶霍爾元件的傳感器



典型應用：

變頻器

光伏逆變器

風力渦輪機

電動汽車充電站

焊接逆變器

電源

機器人



典型屬性

電源電壓和輸出可變 單極性 +5 V：電壓輸出 雙極性± 12 V、± 15 V 或 ± 24 V：電流輸出

高環境溫度         +85 °C*

頻率范圍                 直流至 200 kHz*

最大誤差               （@IPN，有效值@RT)≤ 0.7 %



VAC 補償電流傳感器的工作原理

待測電流IP在軟磁芯中產生磁通量。傳感器電子元件通過補償電流I產生S相反方向的河流，并將流量的總和調節為零。這是通過磁場探頭完成的，磁場探頭位于磁芯的氣隙中。在幾kHz以上的頻率下，由初級繞組、磁芯和次級繞組組成的磁性系統充當獨立于電子設備的電流互感器。補償電流的大小和形狀對應于初級電流除以次級繞組的匝數?？梢酝ㄟ^測量電阻從中獲得電壓。補償電流傳感器的主要優點是成像精度高，上升時間短，帶寬寬。



與采用霍爾元件作為探頭的補償電流傳感器相比，帶磁性探頭的VAC補償電流傳感器在整個應用溫度范圍內可實現更高的精度，并且輸出信號中的噪聲成分小。
