德國ADAMCZEWSK/隔離放大器/適配器/帶編程

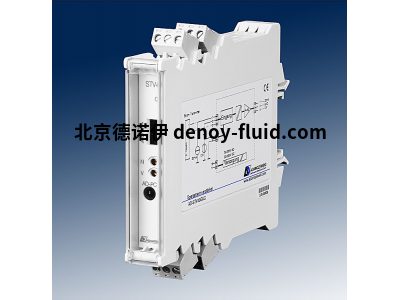

AD-TV 22 GL產品介紹

分離放大器AD-TV 22 GL用于DC電流信號(0/4-20 mA)的電流分離和放大。輸出信號與輸入尺寸成線性關系，在極限值之前與連接的負載無關。輸入、輸出和電源電壓通過高絕緣彼此電流隔離。具有高度有效性的集成電子電源組防止強烈發熱并允許高輸出負載。結合窄型結構實現了高封裝密度。

應用

以經濟高效的方式實現有源DC電流信號的負載放大和電流去耦。

具體特征

為0/4-20 mA信號的三路分離提供緩沖放大器(輸出跟隨輸入1:1)

18毫米窄外殼

AD-TV 1 GX產品介紹

AD-TV 1 GX隔離放大器的結構寬度僅為6.2毫米，用于DC電壓信號的電流隔離。輸出信號與輸入變量成線性關系，在極限值之前，與連接的負載(0-10 VDC，1:1輸入/輸出)無關。由于狹窄的設計，實現了高的封裝密度。結合DIN導軌連接器，布線大大減少。

AD-TV 3 GX產品介紹

VARIO隔離放大器AD-TV 3 GX的結構寬度僅為6.2毫米，用于DC電流信號和電壓信號(0/4-20毫安和0/2-10伏)的電流分離、轉換和放大。信號幅度可以用DIP開關選擇。對于量程改變，需要手動調節，初始值和最終值可以通過微調器調節。輸出信號與輸入變量成線性關系，在極限值之前，與連接的負載無關。由于狹窄的設計，實現了高的封裝密度。結合用于橋接電源電壓的DIN導軌連接器，布線大大減少應用

外加DC電流信號和電壓信號的轉換、負載放大和電流斷開。

具體特征

6.2毫米窄型結構

通過DIN導軌連接器供電
