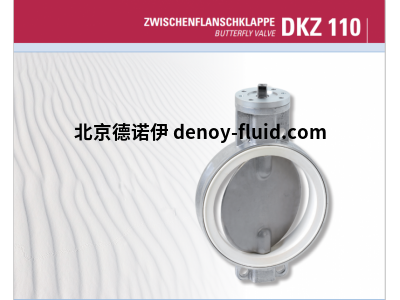

Warex Valve中間法蘭翻板 DKZ 110蝶閥

Warex Valve蝶閥 110 系列是用于法蘭的緊密關閉中間法蘭阻尼器，符合 DIN EN 1092 標準。保證符合 DIN EN 12266 泄漏率 A 的絕對密封性。外殼是一體式的，密封套有兩種型號，可互換和牢固硫化。Warex Valve蝶閥適用于固體和液體以及氣體介質，溫度范圍為 -40 至 +200 °C。 對于溫度高于 200 °C 的熱氣體，該系列可作為金屬密封版本的節流閥提供。

2、DKZ 110蝶閥特性

免維護設計，無需后續潤滑

具有高自載能力的外殼

中央安裝的導向流阻尼盤，帶有特殊的軸連接

，確保兩個流動方向的絕對密封性

墊圈可更換

帶有橫向突出和附加密封條的墊片確保法蘭之間的

密封，無需額外的法蘭墊片

低成本設計

軸端和閥頭設計用于構建各種

驅動選項，接口符合 DIN/ISO 5211 標準

提供 -Ex 版本，用于 0/20 區，包括型式檢驗

高達 DN 400 不銹鋼外殼，通常有庫存

3、DKZ 110蝶閥材料

外殼

硅鋁、鋼、不銹鋼 翻板盤

鑄鋼、不銹鋼、涂層、研磨和拋光

袖口 丁腈橡膠、海帕隆、三元乙丙橡膠、FPM、硅膠等 軸 + 插口 不銹鋼 1.4571 + 1.4057+1.4542

插座

MS、聚四氟乙烯、青銅、聚醚

醚內

酰胺 O 形圈 丁腈橡膠、FPM

4、Warex Valve中間法蘭翻板 DKZ 110蝶閥結構

箱

碟片

袖

浪

擋圈

O型圈

中間法蘭/燈籠

球果

油封

O型圈

插頭螺釘

端板

5、DKZ 110蝶閥型號

DKZ 110

DKZ 110 R

DKZ 110 H

DKZ 110 DZ

DKZ 110 DZ-P

DKZ 110 E

6、Warex Valve DKZ 110蝶閥技術參數

蝶閥作為基本元件，帶有自由軸端，用于根據 DIN 或 ANSI 在法蘭之間夾緊。

公稱直徑范圍：DN 50 – DN 600

工作溫度：-40 °C 至 +200 °C*

壓差：高達 10 巴*

袖帶可更換或牢固硫化
