WALTHER-PRÄZISION 模塊化換刀系統TOOLmaster 500 型號91489
品牌介紹
WALTHER-PRÄZISION 成立于 1931 年，最初是一家機械工廠，自 1951 年以來一直在開發和制造單聯軸器和多聯軸器以及對接系統，用于液體、蒸汽、氣體、電和光信號以及功率電流必須安全傳輸、連接和斷開的任何地方。
對于汽車、航空航天、化學和制藥行業、鋼鐵行業、海洋工程、醫療技術、交通工程、機械和設備工程以及國防技術，我們的工程師開發滿足最高要求的解決方案，在極端環境條件下證明自己并保護我們的環境。

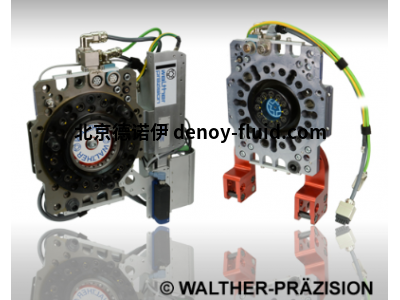

工具大師 500 型號 91489
模塊化換刀系統可以配備不同的附件，用于不同的流體和氣體介質。還可以集成大量信號、測試引線和焊接連接器以及用于 Profibus 和 Profinet 的連接器（包括光纖版本）。
類型：
91489
靜態負載能力高達 25 KN
最大高度 96 mm（耦合）
在功率輸出/壓降的情況下也可以緊急釋放
自重11公斤（不含設備）
可互換的重復精度± 0.03 mm
交變循環< 2.5 s
預期使用壽命約為 1 萬次循環
無間隙和自鎖鎖定，即使在壓降的情況下
與所有常見的機器人法蘭兼容
可選配 WALTHER 安全電路“WASI 2”
特殊性：
TOOLmaster的緊湊設計和低重量使工具的重心僅移動了96毫米，并允許機器人以非常高的加速度進行操作。由于其重量輕，更換裝置有助于延長機器人的使用壽命。
由于其纖細的干涉輪廓（取決于客戶的配置），它也可以在密閉空間中使用。
機器人生產線上的快速換刀
您的優勢：
•快速可靠
•得益于WASI技術的安全性
•低自重
•高度低
•穩健
•耐用
•模塊化設計
•易于維護
•與所有常見的工業機器人兼容
通過多法蘭
•與WALTHER標準貨架兼容
工具大師500
技術數據：
WALTHER刀具更換系統基于
其模塊化設計專為個人設計
客戶要求。它在汽車行業和其他領域提供應用
工業。根據應用情況，它可以配備各種電氣或流體元件
•負載能力為靜態，最高可達25 kN
•凈重約11 kg（無設備）
•最大高度96 mm（耦合）
•更換精度為0.03 mm
•更換周期<2,5 s
•預期壽命約為150萬個周期
•自由發揮和自鎖鎖定，以及
在壓力失效的情況下
•在沒有壓縮空氣的情況下也可以緊急釋放
•與所有常見的機器人法蘭兼容
工具大師1000
技術數據：
對于負載容量增加的應用程序
TOOLmaster 1000可用。
得益于模塊化設計，這里提供了TOOLmaster 500的各種附件。
•靜載能力高達60 kN
•自重約24 kg（無設備）
•最大高度96 mm（耦合）
•更換精度為0.03 mm
•交替循環<2,5 s
•預期壽命約為150萬個周期
•氣動鎖定；電氣鎖定
可選擇的
•即使有
供應介質故障
•即使在電源關閉時也可緊急釋放
可能的
•與所有常見的機器人類型兼容
工具主托盤
技術數據：
對于
•帶安裝板的管狀鋼架
（高度約1.200 mm）
•可對儲物腳部進行水平調節
•版本盡可能為單存儲或雙存儲
•刀架的補償公差
±0.5毫米
•蓋子保護儲存的工具免受
污垢輸入
•啟動器監控蓋子的位置
和托盤中的工具
•沃爾瑟安全開關（WASI）1通道
可積的
TOOLmaster提供各種工具托盤，提供快速安全的
允許放置工具。
就像換刀器一樣，刀盤是模塊化的，可以根據客戶要求由單個部件組裝而成
