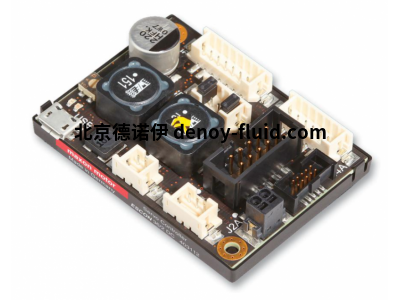

MAXON Motor伺服控制器ESCON 36/2 DC
MAXON MotorESCON 36/2 DC 是一款體積小、功能強大的 4 象限 PWM 伺服控制器，用于高效控制功率高達 72 瓦的永磁激活直流電機。
?
產品
重量 30 克
發動機
直流電機高達 72 瓦
傳感器
不帶傳感器（直流電機） 是的
直流轉速表 是的
數字增量編碼器（2通道，單端） 是的
數字增量編碼器（2通道，差分） 是的
數字增量編碼器（3通道，差分） 是的
操作模式
電流控制器 是的
速度控制器（開環） 是的
速度控制器（閉環） 是的
電氣數據
工作電壓 V抄送（分鐘） 10 V
工作電壓 V抄送（最大） 36 V
最大輸出電壓（系數 * V抄送) 0.98
最大輸出電流 I.max 4 安培
峰值輸出電流 I 的最大時間.max 60 秒
連續輸出電流 I續 2 安培
功率級PWM時鐘頻率 53.6千赫
采樣率PI電流控制器 53.6千赫
采樣率PI速度控制器 5.36千赫
最大效率 95 %
最大速度（直流） 150000 轉/分
每相內置電機扼流圈 300微小時
輸入
編碼器信號 A， A， B， B\
最大編碼器輸入頻率 1兆赫
數字輸入 2
數字輸入的功能 啟用，啟用CW，啟用CCW，啟用CW+CCW，啟用+旋轉方向，停止，PWM設定值，RC伺服設定值，固定設定值
模擬輸入 2
分辨率、范圍、電路 12 位、-10...+10V、差分
模擬輸入的功能 設定值、電流限制、偏移、速度斜坡
電位器 1
電位計的功能 設定值、電流限制、偏移、速度斜坡、增益、IxR 因子
輸出
數字輸出 2
數字輸出的功能 就緒、速度比較器、電流比較器、換向頻率
模擬輸出 2
分辨率，范圍 12 位、-4...+4V
模擬輸出的功能 電流監視器，速度監視器，溫度，固定值
電壓輸出
編碼器電源電壓 +5 VDC，最大 70 mA
輔助輸出電壓 +5 VDC，最大 10 mA
接口
USB 2.0（全速） 是的
顯示
狀態指示器“就緒” 綠色指示燈
張曼麗
QQ：3541447690
手機：18500768072
電話：010-64714988-195
傳真：010-84786709-667
郵件：[email protected] |
 |
 |
狀態指示器“錯誤” 紅色指示燈
保護功能
保護功能 電機電纜中的限流、過流、過溫、欠壓、過壓、電壓瞬變、短路
環境條件
溫度 – 操作（最小值） -30 °C
溫度 – 操作（最大值） 45 °C
溫度 – 擴展范圍 +45...+81 °C， 降額： -0.055 A/°C
溫度 – 存儲（分鐘） -40 °C
溫度 – 存儲（最大） 85 °C
濕度（非冷凝）（最小值） 5 %
濕度（非冷凝）（最大） 90 %
