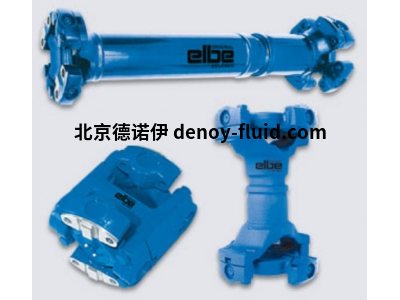

德國ELBE聯軸器、萬向節，全法蘭連接，用于汽車制造和機械工程驅動



德國ELBE公司簡介



ELSO Elbe GmbH&Co.KG是德國著名的聯軸器品牌，成立于1919年，是一家市場領先的公司，生產用于汽車制造和機械工程驅動解決方案。開始以生產車削和銑削零件為主，1935年生產用于非公路行業和工程機械球頭和萬向軸。德國ELBE主要產品包括：ELBE萬向軸、ELBE萬向聯軸器、ELBE聯軸器、ELBE十字軸、ELBE傳動軸、ELBE套筒型萬向節等。



主要產品有；

萬向傳動軸

中心驅動軸

雙關節

驅動軸 翼型

精密萬向軸

十字萬向軸

球窩軸

EST 感應驅動軸

剛性軸和扭力彈簧

動法蘭和從動法蘭



萬象傳動軸詳細參數介紹；

系列： 0.100

Md Lim： 250 至 35.000 Nm

偏轉角度：最大 35°

執行：

DIN，交叉鋸齒，SAE法蘭，輪轂或特殊連接

帶長度延長

無長度延長

萬向節

接頭中間軸

滾子軸承或滾針軸承



系列： 0.200；

最大米數：100 至 1.300 Nm

偏轉角度：最大 45°

執行：

帶長度延長，不帶鍵槽

帶長度延長，兩側帶鍵槽

滾針軸承



中心驅動軸詳細參數；

系列： 0.300

最大分子量：4.000 至 15.000 Nm

偏轉角度：最大 42°

執行：

DIN，交叉鋸齒，SAE法蘭和特殊連接

帶長度延長的雙/單接頭

帶長度延長的雙接頭

滾子軸承





雙關節

系列： 0.400；

最大分子量：2.860 至 16.900 Nm

偏轉角度：最大 50°

執行：

太陽小齒輪叉軸

滾子/或滾針軸承



雙關節

系列： 0.500；

最大分子量：2.860 至 16.900 Nm

偏轉角度：最大 50°

執行：

太陽小齒輪叉軸

滾子/或滾針軸承





驅動軸 翼形

系列： 0.900；

最大米數：2.500 至 13.200 Nm

偏轉角度：最大 30°

執行：

翼形，更大的延伸

翼式，管狀

機翼式，短型

機翼式，關節

滾子軸承



十字萬向軸符合 DIN 808 標準

系列： 0.700

最大米數：6 至 450 Nm

偏轉角度：最大 45°

轉速：高達 1.000 min-1

執行：

標準孔，帶鍵槽的孔 DIN 6885，內方形，內六角

快速變化聯軸器

帶長度延長

無長度延長

交叉接頭

滾子或滾針軸承

材料：

鋼

不銹鋼



球窩軸

系列： 0.800；

最大米數：20 至 1.250 Nm

偏轉角度：最大 35°

轉速：高達 500 min-1

執行：

標準孔，帶鍵槽的孔 DIN 6885，內方形，內六角

快速變化聯軸器

帶長度延長

無長度延長

球窩接頭

滑動軸承

材料：

鋼

不銹鋼





易北河傳感技術 EST；

實時測量數據 – 直接從驅動軸測量，無需調整其設計。



應用及優勢：

過程監控和優化

預測性維護

通過扭矩控制進行過程控制

荷載集合的確定

主要特點：

在一個傳感器中提供多種測量數據

堅固的傳感器技術保護在驅動軸的內部

讀取和記錄高達 500 Hz 的傳感器數據

針對無線使用進行了優化

帶集成速度和加速度傳感器

不同的無線能量選項（電池、感應）

與網關coreGATE兼容，便于與控制或測量計算機連接

車載集成智能：通過檢測和保存事件，大量應用是可行的

測量傳感器技術：

扭矩：標準測量范圍 25 Nm – 6.000 Nm*

軸力：標準測量范圍 50 N – 125.000 N*

側向力 |彎曲：側向力高達 100 kN*

加速度：3軸加速度計，最大30 g

轉速：傳感器高達 2.500 rpm

溫度：集成溫度監控

監控：存儲信號序列

解讀：傳感器數據的實時分析

* 測量范圍，但未根據要求提供



可潤滑的蜘蛛；

執行：

銷直徑： 4 – 48 mm

根據您的圖紙定制執行

Elso提供技術支持以及優化生產和成本的幫助

工程





剛性軸和扭力彈簧

根據您對現代機械的要求生產剛性軸和扭力彈簧，并根據IATF 16949：2016進行質量管理認證

我們?yōu)槟峁┮韵鲁叽绾蛨?zhí)行的剛性軸和扭力彈簧：

長度：150 mm 至 1800 mm

直徑： Ø 15 mm 至 80 mm

型材：W20 x 1，25 至 W90 x 3，0，符合 DIN、SAE、NF

可根據要求提供其他標準和定制標準。



車橋和變速箱法蘭

帶交叉鋸齒的法蘭，符合 DIN 8667 標準

執行：

符合 DIN 8667 標準的交叉鋸齒

感應淬火和無鉛地面密封軸承表面

內花鍵

直徑 70 – 205 mm

完整組件（例如防塵板和螺釘）

根據客戶規格進行表面涂層（例如鍍鋅）

根據您的圖紙定制執行

Elso提供技術支持以及優化生產和成本的幫助

工程
