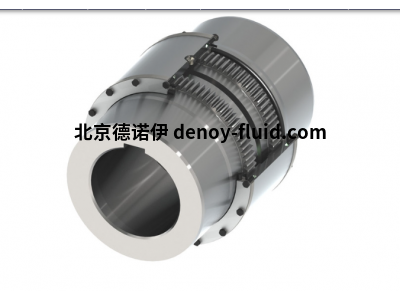

MALMEDIE齒形聯軸器，特別適合在惡劣的工作條件下使用



MALMEDIE是世界領先的工業應用機械聯軸器制造商之一。



為要求苛刻的應用量身定制的聯軸器

我們的標準產品系列包括功率范圍為2，000 Nm至11，000，000 Nm扭矩的機械聯軸器。





齒形聯軸器

MALMEDIE齒形聯軸器采用球形齒形設計，用于必須在可自由移動的軸連接中傳遞扭矩的場合。



功能多樣且堅固耐用

MALMEDIE齒式聯軸器可以補償角度、徑向和軸向偏差。



齒輪聯軸器系列不限于目錄中顯示的類型。此外，還有許多特殊設計，以滿足廣泛的客戶要求。對于標準聯軸器，每個聯軸器的位移能力±每半聯軸器最高 0.75°，根據版本的不同，可提供高達 5° ±特殊版本。



MALMEDIE齒輪聯軸器程序提供了多種變體，以便即使在困難的驅動情況下也能找到最佳解決方案。



優質淬火回火鋼

所有齒形聯軸器部件均按照嚴格的內部質量規定制造?，F(xiàn)代CNC制造技術確保了單個零件的互換性。所有動力傳輸離合器部件均由優質淬火和回火鋼制成。在特殊情況下，可以通過有針對性的材料和適當?shù)挠不に噥?lái)提高M(jìn)ALMEDIE齒聯軸器的性能或減少磨損。



應用

馬爾梅迪齒形聯軸器特別適合在惡劣的工作條件下使用。



用于鋼鐵加工的冷熱軋機

輥道

卷盤驅動

矯平機

剪切

船舶推進系統

水泥廠

起重機

橡膠攪拌機和軋機

壓塊、壓實和破碎設備，通用機械工程



優勢

適用于反轉操作

由于齒頭定心，運行平穩

特殊設計也適合垂直安裝

大允許完成孔

易于更換帶分體式蓋子的密封件

使用優質材料，運行可靠性高

使用壽命長，維護成本低

可能具有較高的環境溫度

與以前的系列互換。



類型：

MALMEDIE LX

MALMEDIE GLX

MALMEDIE GZ



MALMEDIE LX;

緊湊設計中的高性能

LX齒形聯軸器占用的空間很小。適用于狹窄的安裝條件。



對于標準聯軸器，每個聯軸器的位移能力±每個聯軸器半部分高達0.75°，具體取決于版本。作為軸轂連接，可以采用一個或多個鍵槽、熱縮閥座或內齒輪。



此外，這里還提供特殊解決方案，例如更長的輪轂、特殊密封件和用于低溫范圍的特殊鋼。



MALMEDIE齒輪聯軸器程序提供了多種變體，以便即使在困難的驅動情況下也能找到最佳解決方案。

 防爆

II 2 G T4/TS/T6 -20°C <= 鉭 <= +65°C/+55°C/+40°C

二 2 天 T100°C



MALMEDIE GLX;

帶兩件式外殼。

高性能，更多選擇

GLX齒形聯軸器由于其兩件式外殼而易于組裝/拆卸。同時，齒輪間距更大，提供了更高的徑向位移可能性。



在標準離合器的情況下，排量能力高達每離合器半±0.75°，具體取決于版本。作為軸轂連接，可以采用一個或多個鍵槽、熱縮閥座或內齒輪。



此外，GLX還可以與中間套筒（GLXz）或中間軸（GLXw）結合使用。



此外，這里還提供特殊解決方案，例如更長的輪轂、特殊密封件和用于低溫范圍的特殊鋼。



MALMEDIE齒輪聯軸器程序提供了多種變體，以便即使在困難的驅動情況下也能找到最佳解決方案。



防爆

II 2 G T4/TS/T6 -20°C <= 鉭 <= +65°C/+55°C/+40°C

二 2 天 T100°C



MALMEDIE GZ;

最小的外徑，適用于大排量下的大扭矩

滿足極端要求

齒形接頭主軸主要用于必須以最小的外徑以大排量傳遞大扭矩的場合。



應用

冷熱軋機

矯平機

起重機底盤

貓驅動等

優勢

馬爾梅迪齒形接頭主軸始終以最佳方式適應各種客戶要求。特別注意易損件的快速更換。



所有版本的MALMEDIE齒形接頭主軸均由合金淬火和回火鋼制成，具有高屈服強度。根據鋼的類型和淬火工藝，有3個性能級別



LX 型齒形聯軸器

型號：

LX 0.056

LX 0.088

LX 0.14

LX 0.22

LX 0.35

LX 0.56

LX 0.88

LX 1.4

LX 2.2

LX 3.5

LX 5.6

LX 7

LX 8.8

LX 11

LX 14

LX 17.5

LX 22

LX 28



GLX 型齒形聯軸器

型號：

GLX 0.056

GLX 0.088

GLX 0.14

GLX 0.22

GLX 0.5

GLX 0.56

GLX 0.88

GLX 1.4

GLX 2.2

GLX 3.5

GLX 5.6

GLX 7

GLX 8.8

GLX 11

GLX 14

GLX 17.5

GLX 22

GLX 28



GLXz 型齒形聯軸器

型號；

GLXz 0.056

GLXz 0.088

GLXZ 0.14

GLXz 0.22

GLXz 0.35

GLXz 0.56

GLXz 0.88

GLXz 1.4

GLXz 2.2

GLXz 3.5

GLXz 5.6

GLXz 7

GLXz 8.8

GLXz 11

GLXz 14

GLXz 17.5

GLXz 22

GLXz 28



GLXw 型齒形聯軸器

型號：

GLXw 0.056

GLXw 0.088

GLXw 0.14

GLXw 0.22

GLXw 0.35

GLXw 0.56

GLXw 0.88

GLXw 1.4

GLXw 2.2

GLXw 3.5

GLXw 5.6

GLXw 7

GLXw 8.8

GLXw 11

GLXw 14

GLXw 17.5

GLXw 22

GLXw 28
