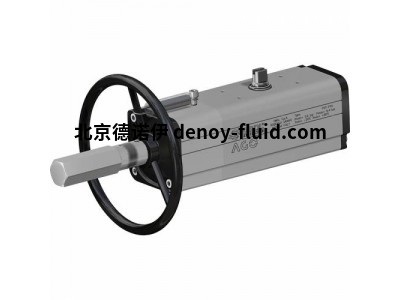

AGO HANDWHEEL - SR單氣動帶側裝一體化手輪執行器
技術參數
扭矩介于30Nm~1920Nm之間。
法蘭接口標準：EN ISO 5211
F05 - F07 - F10 - F12 - F14 - F16
符合15714-3標準
旋轉角度：92°(-1°，+91°)
起動扭矩：返回時的起動扭矩僅取決于彈簧的運動，與供應壓力無關。彈簧調教共有4種不同類型；具體請參見表格。
彈簧順時針旋轉時，實現自動關閉。
對于任意一臺執行器，SR后的數字即對應于壓力為5.6bar時的起動扭矩(Nm)。
ATEX認證型號符合歐盟《2014/34/UE》ATEX防爆條例。*ATEX型號的代碼末尾處添加“YX”
運行條件
溫度：-20℃~+80℃。（特殊型號：高溫=-20℃~+150℃；低溫=-50℃~+60℃）
額定壓力：5.6bar；作業壓力：8.4bar。
流體源：無需潤滑且經過濾的壓縮空氣。
需要潤滑時，請使用與NBR材質相兼容的油料。
如有需要，我司制造的1/4轉氣動執行器可加裝手動操縱裝置。
單效和雙效型號均可集成這一裝置。
為了使系統良好運行并保持裝置的機械完整，使用手動操縱裝置執行任何操作之前，必須檢查并確保氣動執行器的壓縮氣體供應已斷開。
手動操縱裝置可直接作用于氣動執行器的主要機械傳動組件，操縱手輪的扭矩符合EN 12570標準，輸出扭矩值等于執行器的標定扭矩值。
SRNV0030401S
SRNV0030402S
SRNV0053401S
SRNV0060401S
SRNV0090401S
SRNV0120401S
SRNV0180401S
SRNV0240401S
SRNV0360401S
SRNV0480401S
SRNV0480402S
SRNV0720401S
SRNV0720402S
SRNV0960401S
SRNV0960402S
SRNV1920E1608A
