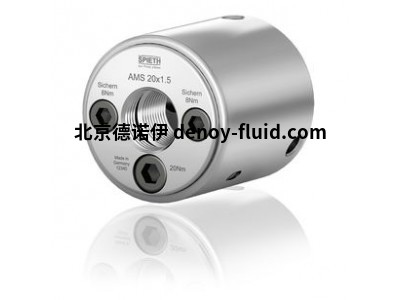

確保夾緊螺釘處于正確的起始位置。在任何情況下，在夾緊順序開始之前，不得將夾緊螺釘擰入殼體表面以下。否則，無法使用2mm的全夾緊路徑。
祁佳強
QQ：2850590582
手機：13552869098
電話：010-64714988-216
傳真：010-64714988-668
郵件：[email protected] |
 |
 |
釋放
1.將夾緊螺釘轉回起始位置。夾緊的零部件現在被釋放。
2.如果夾緊螺母要從主軸上完全重新移動，則必須松開螺紋鎖緊螺釘。然后手動擰下夾緊螺母。
夾緊
1.手動擰緊夾緊螺母，直到其與端面接觸（圖1），擰緊固定螺釘并將夾緊螺母鎖定在螺紋上。
2.擰緊夾緊螺釘，注意最大擰緊力矩。如果沒有扭矩扳手，也可以使用螺絲刀2936（DIN 911）使用正常手動力擰緊夾緊螺釘。如果在不使用扭矩扳手的情況下擰緊夾緊螺釘，則可能無法充分利用大于M42的夾緊螺母的夾緊力。
在特殊情況下，例如由于嚴重污染，可能很難擰下夾緊螺母。在這種情況下，利用外徑周圍的徑向鉆孔插入導向銷
螺母的夾緊力現在完全有效。（圖2）
所有零件都是鋼制的。螺紋環、傾斜環和壓力環經過硬化和回火。
公制螺紋d按照公差等級“精細”制造（公差區5H，DIN 13第21…25部分）
對夾緊螺母的外徑、鉆孔和端面進行研磨。
壓力環的定位孔d2被制造為公差區H7。
修改后的夾緊螺釘和固定螺釘均為符合4762（DIN 912）的六角套筒圓柱頭螺釘。
公制螺栓螺紋通常必須制造為“中等”公差等級（公差區6g，DIN 13第21…25部分），對于更高的精度要求（例如旋轉主軸上的布置），必須制造為公差等級“精細”（公差區4h，DIN 13部分21…25）。
如果需要高精度的夾緊螺母對中，必須將的桿直徑制造到公差區h6。
解釋性的
對于所有夾緊螺母，必須遵守2 mm的最大夾緊路徑。
如果沒有扭矩扳手，也可以使用螺絲刀ISO 2936（DIN 911）使用正常手動力擰緊夾緊螺釘。然而，在這種情況下，尺寸為AM 42x2的夾緊螺母可能無法充分使用。
F： 指定MA的最大有效夾緊力。
MA：夾緊螺釘?shù)淖畲笤试S扭矩。
Ms：固定螺紋的擰緊力矩（指導值）。
