德國Phytron驅動器 電機控制器MCC-1型 可自由編程

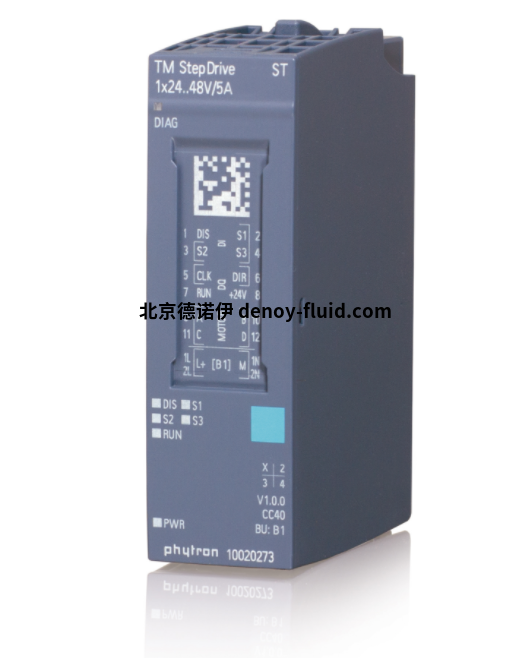

1、單步驅動器1-STEP-DRIVE

與西門子配合，為SIMATIC ET 200®S配備集成功率級的步進電機驅動器

在模塊化PLC系統內控制和驅動步進電機：

1步驅動技術保證了高精度的電流調節，并能夠精確定位到1/512步，絕對和非累積誤差約為0.0015°（每轉約102400個位置（0.0035°/步），使用200步進電機）



2、驅動芯片APS

2相步進電機功率級，5 APEAK 24-70 VDC–通過SPI接口的正弦/余弦

Phytron的APS模塊是一個緊湊型（僅40 x 60 mm?。└咝阅芄β始夠寗硬竭M電機高達5 APEAK，24-70 VDC，軸輸出高達250 W。

APS還適用于高轉速、高感應和高分辨率步進電機馬達。那個APS可以通過脈沖和方向信號或數字sin/cos（通過SPI）來控制。斬波技術（可參數化）和高質量低電阻元件提供高精度的定位和開關。具有優化的定時功能，使電機和功率級的熱損失最小，共振驅動性能低，真正的1/512階躍分辨率（每轉102400個位置，配備200個全步進電機和編碼器）。評估委員會包括免費的參數化和診斷軟件。

技術細節

OEM功率級模塊

對于2相步進電機

24至70伏直流電壓下，*高5安培峰值

高達1/512步分辨率              高達500000步/秒

通過SPI接口進行在線參數化和診斷

通過控制脈沖/方向或數字正弦/余弦（通過SPI）進行控制



3、控制器SPH 240  500  1013

步進電機功率級和控制單元的強大電源單元

您的緊湊型電源（AC/DC）用于DIN導軌或壁掛式安裝。

技術細節

輸入電壓范圍：SPH 240/500:90..132或180…264 VAC

SPH 1013:3 x 340…550伏交流電

內部熔斷電源輸入

電源緩沖30毫秒

輸出電壓48 VDC/5 A或24 VDC/10 A

短路保護輸出   一、二次側過電壓保護    過熱保護

集成風扇

尺寸45 x 125 x 121（寬x高x深）

重量0.6千克  DIN導軌或墻壁   任何安裝位置



4、電機控制器MCC-1

可自由編程、緊湊、多功能-遠程或獨立

MCC-1是phytron的可自由編程雙軸步進電機控制器，是一個緊湊的獨立單元，用于2相步進電機，提供高達3.5 APEAK相電流。MCC系列中的控制器有許多輸入和輸出（數字和模擬）以及用于步進位置監控的編碼器輸入，以及連接所有限位開關的可能性。由于可用主機接口（USB、以太網等）的連通性，MCC可以快速方便地集成到現有應用程序中。

技術細節

可自由編程的單軸步進電機控制器，用于獨立操作

兩相步進電動機的雙極控制

相電流高達3.5 APEAK

電源電壓24至48 VDC

步進分辨率高達1/256步

RS 485、RS 232、USB或以太網接口

編程采用久經考驗的MiniLog格式，并符合DIN 66025

模擬輸入，例如操縱桿              8個雙向數字輸入/輸出，電隔離

用于啟動電機的冗余設計硬件輸入              編碼器評估

緊湊型設計，尺寸僅127 x 55 x 110 mm

不同安裝位置的壁掛式支架              DIN導軌安裝套件



5、控制器MSX

強大的步進電機功率級MSX，電源電壓為60至120 VDC，高達15 APEAK進入19“子架

作為一個強大的步進電機功率級，MSX適用于高達800瓦的軸功率，尤其適用于處理離散部件和機器維修任務，以及高通量分揀和組裝機械。

技術細節

用于兩相步進電動機雙極控制的小功率級

相電流高達15 APEAK              60至120 V電源電壓

步進分辨率高達1/20步              以16個增量獨立調節運行和停止電流

可選擇的正弦相位或傳統電流波形

電流形狀優化：電流整形或放大

5至24 V輸入電平的電隔離開路集電極輸入：控制脈沖、電機方向、升壓和啟動

復位輸入可通過跳線啟用

電隔離輸出：基本位置，錯誤

狀態指示燈

易于安裝的19“/3U子架插件板

兼容MSO、MSO MINI和SMD power stage
