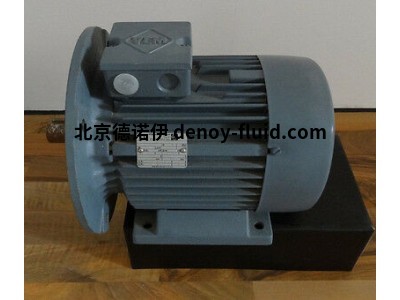

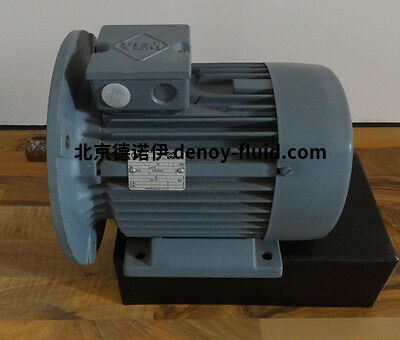

VEM同步電機IE4-PE2R 71

產品型號及特點：

IEC標準電機

特征

節能無污染

這些電機設計用于在變頻器上運行

根據 EN 60034 (IEC 60072) 設計

根據 DIN 42673、42677 或漸進式安裝尺寸和輸出分配

堅固的低振動灰鑄鐵設計

防護等級 IP 55，更高等級的防護等級（包括 IP 65）可根據要求提供

熱等級 155 (F)，包括熱儲備，180 (H) 可選

接線盒可選地布置在頂部、右側或左側

許多修改可用

可以選擇配備轉發器



技術細節

框架尺寸 56 – 315

功率輸出范圍 0.06 – 132 千瓦

符合 IEC 60034-30 的效率等級 考慮到 VO(EG) 640/2009，這些電機可提供以下設計配置：



沒有效率分類，

標準效率 IE1,

高效 IE2 和

超高效 IE3

速度 3,000；1,500；1,000；750; 600; 500 rpm，可根據要求提供更低的速度，可用于多種速度組合的變極設計，例如 Dahlander 繞組 4-2、8-4、12-6 極或 6-4、8-2、8- 6 極和 12-4 極，帶兩個獨立繞組，例如，具有 8-4-2 或 8-6-4 等三種速度，或 12-8-6-4 極四種速度

保護類型 IP 55，可選 IP 56，IP 65，符合 EN 60034-5 (IEC 60034-5)

設計類型 IM B3、IM B35、IM B5、IM B14、IM B34 以及根據 EN 60034-7 的衍生設計

冷卻類型 根據 EN 60034-6 (IEC 60034-6)



自通風集成電路，411

強制通風，IC 416

不通風，IC 410

冷卻液溫度/現場海拔高度 作為標準功能，-20°C 至 +40°C，可選 -40°C 至 +60°C，現場海拔 1,000 m

轉發器 可選的 RFID 系統 iID®2000（13.56 MHz，基于 ISO 15693）



系列 IE2-WE1R、IE2-W21R、IE2-WE2R、W21R

產品型號                功率  KG米

IE2-W21R 80 K2     0.75   15

IE2-WE1R 80 G2     1.1     18

IE2-WE1R 90 S2      1.5     23.5

IE2-WE1R 90 L2      2.2     23.5

IE2-WE1R 112 MX2 3       32

IE2-WE1R 132 S2T   4       38

IE2-WE1R 160 M2   5.5     57

IE2-WE1R 160 MX2 7.5     75
