工業“動力心臟”：探秘Phytron ZSH系列步進電機

一、揭開 ZSH 系列的神秘面紗



在電機領域，Phytron 可謂是一顆耀眼的明星，自 1947 年成立以來，憑借深厚的技術沉淀與不斷創新的精神，在步進電機及驅動控制器制造方面，已然成為行業的佼佼者。從最初作為物理、電子產品質量檢測的實驗室，到如今產品廣泛應用于機械工程、食品包裝、醫療設備、氣象設備、高清潔實驗室設備、空間技術、印刷設備等多個領域，Phytron 用實力書寫著屬于自己的輝煌篇章。

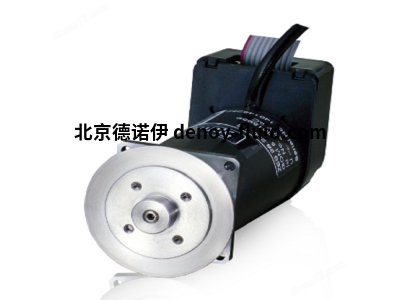

而今天，我們將聚焦于 Phytron 旗下備受矚目的 ZSH 系列步進電機。它在眾多電機產品中脫穎而出，猶如一位隱藏在幕后卻實力非凡的英雄，默默為各種復雜工業應用場景提供強大動力支持，接下來就讓我們一同深入探索它的獨特魅力 。

二、性能亮點大揭秘

（一）強大扭矩輸出

ZSH 系列步進電機在扭矩輸出方面表現卓越，其保持扭矩范圍從 0.45 牛米至 17 牛米不等 。這一寬泛的扭矩區間，使其能夠輕松駕馭各種不同負載的驅動任務。在工業自動化生產線中，對于一些需要推動較重物料的傳送帶設備，ZSH 系列電機憑借其強大的扭矩，能夠穩定地帶動傳送帶運轉，確保物料準確無誤地輸送到指定位置；在包裝機械領域，當需要對較大尺寸或較重的產品進行包裝操作時，該系列電機也能提供足夠的動力，驅動相關機械部件完成抓取、放置、封裝等一系列動作，為高效生產提供堅實保障。

（二）寬溫適應性

該系列電機擁有出色的寬溫適應能力，正常工作的環境溫度范圍為 -30°C 至 +80°C，并且在短時間內還可承受高達 100°C 的溫度。在高溫環境下，如在一些高溫烘干設備或者冶金工業場景中，ZSH 系列電機能夠穩定運行，持續為設備提供動力，保障生產流程的連續性；而在低溫環境中，像是寒冷地區的戶外氣象監測設備，即便在極低的氣溫下，電機也不會出現性能大幅下降的情況，依然能夠精準地控制設備運轉，收集并傳輸氣象數據。這種強大的寬溫適應性，使得 ZSH 系列電機能夠在各種極端溫度條件下的應用場景中大放異彩 。

（三）高防護等級

ZSH 系列電機的防護等級十分出色，標準防護模式為 IP54，能夠有效防止灰塵進入電機內部，同時也能抵御來自各個方向的水濺，為電機在一般工業環境中的穩定運行提供了可靠保障。對于一些對防護要求更為嚴苛的特殊應用場景，還可提供 IP68 防護等級的選項。IP68 等級的電機配備了堅固的外殼和高強度電纜密封套，不僅可以完全防塵，甚至能夠在水下 10 米的深度正常工作。在污水處理廠的水下攪拌設備中，IP68 防護等級的 ZSH 系列電機能夠在充滿污水和雜質的惡劣環境中穩定運行，實現高效攪拌；在多塵的礦山開采環境中，電機也能憑借其高防護等級，避免灰塵對內部組件的侵蝕，確保長期穩定的工作性能 。

（四）高精度運行

ZSH 系列電機在精度控制上表現堪稱驚艷，其步距角設計為 1.8°，每轉步數達到 200 步 。這一巧妙的設計使得電機在運行過程中能夠?qū)崿F(xiàn)極為精確的位置控制，步距誤差極小。在精密的電子制造設備中，如芯片生產線上的光刻機，需要對工件進行亞微米級別的精準定位，ZSH 系列電機能夠憑借其高精度的運行特性，確保光刻機的鏡頭和工件臺在移動過程中保持極高的位置精度，從而保證芯片制造的良品率；在醫療器械領域，像 CT 掃描儀的旋轉部件控制，ZSH 系列電機也能以其高精度運行，確保掃描過程中設備的穩定和精準，為醫生提供高質量的醫學影像診斷依據。

三、技術細節全剖析

（一）控制模式與繞組

ZSH 系列電機適用于單極和雙極兩種控制模式 ，用戶可以根據實際應用場景和需求進行靈活選擇。在單極控制模式下，電機繞組通過中心抽頭連接，使得每個繞組可分為兩個部分，這種控制方式相對簡單，在一些對控制精度和響應速度要求不是特別高的基礎工業控制場景中應用廣泛，比如簡單的物料傳送帶上的電機控制；而雙極控制模式則是直接對繞組的兩端進行通電控制，能夠?qū)崿F(xiàn)更高的效率和扭矩輸出，在對電機性能要求較高的精密加工設備中，如小型精密 CNC 機床的工作臺驅動電機，常采用雙極控制模式。

在繞組配置方面，ZSH 系列電機的標準配置為 4 線并行繞組 ，這種繞組形式能夠滿足大多數常規應用場景的需求，在普通的自動化生產線設備中，4 線并行繞組的電機憑借其穩定的性能和成熟的控制方式，被廣泛應用于各類機械部件的驅動。此外，根據客戶的特殊需求，該系列電機還可提供 8 線繞組形式 。8 線繞組的電機在控制上更加靈活，它可以通過不同的接線方式實現單極或雙極控制，并且能夠提供更精細的步進控制，有效提升電機的扭矩和運行效率，在一些對電機性能和控制精度要求苛刻的高端設備中，如高端 3D 打印機的噴頭驅動系統，8 線繞組的 ZSH 系列電機能夠憑借其優勢，實現更精準的運動控制，從而打印出更高質量的產品。

（二）電氣參數

ZSH 系列電機的設計電壓為 250VAC，符合 EN 60034 標準 ，這一電壓標準使得電機能夠在常見的工業電源環境中穩定運行，確保了其通用性和兼容性。在眾多工業自動化場景中，大多數工廠的電力供應都能滿足這一電壓要求，使得 ZSH 系列電機能夠輕松適配各類工業設備。電機的絕緣等級為 F 級，符合 VDE 0530 標準 ，這意味著電機具備良好的絕緣性能，能夠有效防止電流泄漏和短路等故障的發生，為電機在復雜工業環境中的安全穩定運行提供了堅實保障。在一些高濕度或多粉塵的工業環境中，F(xiàn) 級絕緣的電機能夠抵御環境因素對其電氣性能的影響，確保電機長期可靠運行。同時，電機的測試電壓高達 1800VAC，且持續時間為 1 秒 ，這一嚴格的測試標準充分驗證了電機的電氣安全性和可靠性，只有通過如此高電壓測試的電機，才能夠在實際運行中承受各種電氣應力的沖擊，降低故障風險，保障設備的正常運行。

（三）軸承負載能力

ZSH 系列電機在軸承負載能力方面表現出色，具有較高的軸向和徑向軸承負載允許值 。在實際應用中，電機往往需要帶動各種不同類型的負載進行運轉，這些負載可能會對電機的軸承產生較大的軸向和徑向作用力。而 ZSH 系列電機強大的軸承負載能力，使得它能夠在承受較大外部負載的情況下，依然保持穩定的運行狀態。在大型機械手臂的驅動系統中，機械手臂在抓取和搬運重物時，會對電機軸承產生較大的軸向和徑向力，ZSH 系列電機憑借其出色的軸承負載能力，能夠穩定地驅動機械手臂完成各種動作，保障設備的正常運行，有效提高了設備在復雜工況下的可靠性和穩定性，降低了因軸承負載問題導致的設備故障發生率 。

四、定制化選項大賞

（一）電氣連接方式

在電氣連接方面，ZSH 系列步進電機為用戶提供了豐富的選擇，主要包括自由線端和接線盒連接兩種方式。自由線端連接方式，具有簡潔、直接的特點，對于一些安裝空間較為緊湊，且對電機布線靈活性要求較高的場景來說，是非常合適的選擇。在小型電子設備的內部電機安裝中，由于設備內部空間有限，自由線端連接可以讓工程師根據設備內部的線路布局，靈活地調整電機引線的走向，避免因布線問題導致的安裝困難。而且這種連接方式在一些需要頻繁更換電機的應用場景中，操作也更為便捷，能夠節省維護時間和成本 。

而接線盒連接方式則有著不同的優勢。接線盒為電機的電氣連接提供了一個集中的接口，使得線路連接更加規范、整齊，便于維護和管理。在大型工業設備中，如自動化生產線的大型機械臂驅動電機，由于設備運行環境較為復雜，可能存在大量的電氣干擾，接線盒可以有效地保護電機的電氣連接部分，減少干擾對電機運行的影響。同時，接線盒的存在也方便了技術人員在設備維護過程中對電機線路進行檢查和維修，提高了設備的可維護性 。

（二）機械接口選配

ZSH 系列電機充分考慮到不同用戶在機械接口方面的特殊需求，提供了多樣化的選配方案。用戶可以根據實際應用需求選擇配備第二根軸 ，這在一些需要同時驅動多個部件的應用場景中非常實用。在印刷設備中，電機通過第二根軸可以同時驅動印版滾筒和壓印滾筒，實現精確的印刷動作同步；在一些實驗設備中，第二根軸可用于連接不同的實驗器具，滿足多樣化的實驗需求。

此外，該系列電機還提供了不同類型的法蘭和軸（毫米或英寸）的定制服務 。不同類型的法蘭能夠適配各種不同的安裝支架和設備結構，無論是在傳統的機械設備制造中，還是在新興的機器人研發領域，用戶都可以根據自身設備的設計要求，選擇合適的法蘭類型，確保電機與設備的完美結合。軸的毫米或英寸尺寸選擇，也為用戶提供了更多的靈活性，能夠滿足不同行業、不同地區的標準需求，進一步擴大了電機的應用范圍 。

（三）附件配備

為了滿足用戶對電機功能擴展的需求，ZSH 系列電機還提供了一系列豐富的附件可供選擇。電機剎車是其中一個重要的附件，它能夠在電機停止運轉時迅速制動，防止電機因慣性或外部負載的作用而繼續轉動。在一些垂直提升設備中，如電梯、起重機等，電機剎車能夠確保負載在停止位置穩定停留，避免出現滑落等安全事故；在一些對定位精度要求極高的設備中，如半導體制造設備中的晶圓搬運系統，電機剎車可以在電機停止時立即鎖定位置，保證搬運精度 。

編碼器也是常見的附件之一，它能夠?qū)崟r監測電機的旋轉位置、速度和角度等信息，并將這些信息反饋給控制系統，從而實現對電機運動的精確控制。在自動化生產線中，編碼器可以幫助電機實現高精度的定位和運動控制，確保產品在生產過程中的質量和精度；在機器人領域，編碼器為機器人的關節運動提供精確的位置反饋，使機器人能夠完成各種復雜的動作 。

低回程行星齒輪同樣是一個非常實用的附件，它能夠有效地降低電機在運轉過程中的回程誤差，提高電機的傳動精度和穩定性。在精密加工設備中，如數控加工中心，低回程行星齒輪可以確保刀具在加工過程中按照預定的軌跡精確運動，提高加工精度，減少加工誤差；在光學設備中，如天文望遠鏡的跟蹤系統，低回程行星齒輪能夠保證望遠鏡的鏡頭在跟蹤天體時穩定、精確地移動，獲取更清晰的天體圖像 。

五、應用領域大放送

（一）工業自動化

在工業自動化領域，ZSH 系列步進電機可謂是無處不在，發揮著舉足輕重的作用。在汽車制造生產線上，從零部件的搬運、組裝到整車的噴漆、檢測，每一個環節都離不開電機的精確控制。ZSH 系列電機憑借其強大的扭矩輸出和高精度的運行特性，能夠穩定地驅動機械手臂完成各種復雜動作，實現汽車零部件的精準抓取和安裝，有效提高了生產效率和產品質量 。在電子產品制造過程中，如手機主板的貼片生產，對精度要求極高，ZSH 系列電機能夠精準地控制貼片機的運動，確保電子元件準確無誤地貼裝在主板上，大大降低了產品的次品率 。

（二）醫療設備

在醫療設備領域，ZSH 系列步進電機同樣有著廣泛的應用。在 CT 掃描儀中，電機需要精確地控制掃描架的旋轉和檢查床的移動，以確保能夠獲取到高質量、高分辨率的人體斷層圖像。ZSH 系列電機的高精度運行和穩定性能，使得掃描過程更加精準、高效，為醫生提供了可靠的診斷依據 。在手術機器人中，電機則是控制機械臂精確運動的核心部件，醫生通過遠程操控手術機器人，ZSH 系列電機能夠?qū)⑨t(yī)生的操作指令精確地轉化為機械臂的動作，實現微創手術中的精細操作，降低手術風險，提高手術成功率 。在藥物注射泵中，ZSH 系列電機可以精確控制藥物的注射速度和劑量，確?；颊吣軌虬踩?、準確地接受治療 。

（三）航空航天與國防

在航空航天與國防領域，ZSH 系列步進電機的身影也時常出現。在衛星的姿態控制系統中，電機需要在復雜的太空環境下穩定運行，精確地控制衛星的姿態調整，確保衛星能夠準確地執行各種任務。ZSH 系列電機的寬溫適應性和高可靠性，使其能夠在極端的太空溫度條件下正常工作，為衛星的穩定運行提供了有力保障 。在飛機的自動駕駛系統中，電機用于控制飛機的舵面、襟翼等部件的運動，ZSH 系列電機的高精度和快速響應特性，能夠確保飛機在飛行過程中保持穩定的姿態和飛行軌跡，提高飛行安全性 。在軍事裝備中，如雷達天線的旋轉驅動，ZSH 系列電機能夠快速、準確地調整天線的指向，實現對目標的搜索和跟蹤 。

（四）科研設備

在科研領域，ZSH 系列步進電機為眾多科研設備提供了關鍵的動力支持。在粒子加速器中，需要精確控制粒子束的傳輸和聚焦，ZSH 系列電機憑借其高精度的運行特性，能夠?qū)崿F(xiàn)對加速器中各種機械部件的精確控制，確保粒子束按照預定的軌跡運行，為科研人員研究微觀世界提供了重要工具 。在天文望遠鏡中，電機用于控制望遠鏡的指向和跟蹤天體的運動，ZSH 系列電機的高精度和穩定性，使得望遠鏡能夠精確地對準目標天體，并實時跟蹤其運動，為天文學家觀測宇宙奧秘提供了有力保障 。在顯微鏡中，電機用于控制載物臺和物鏡的精確移動，ZSH 系列電機的高精度運行能夠?qū)崿F(xiàn)對微觀樣本的細致觀察，幫助科研人員探索微觀世界的奧秘 。

六、寫在最后

ZSH 系列步進電機以其卓越的性能、豐富的定制化選項以及廣泛的應用領域，在眾多工業場景中展現出強大的實力和適應性。無論是在追求高效生產的工業自動化領域，還是對精度和穩定性要求極高的醫療設備、科研設備領域，亦或是在復雜惡劣環境下的航空航天與國防領域，ZSH 系列電機都能憑借自身優勢，為設備的穩定運行和功能實現提供可靠保障 。

隨著工業技術的不斷發展和創新，我們有理由相信，ZSH 系列步進電機將在未來的工業發展中發揮更加重要的作用，不斷推動各行業向更高精度、更高效率、更智能化的方向邁進。如果你對 ZSH 系列步進電機有任何疑問，或者在實際應用中有獨特的經驗和見解，歡迎在評論區留言討論，讓我們一起交流，共同探索電機領域的無限可能 。
