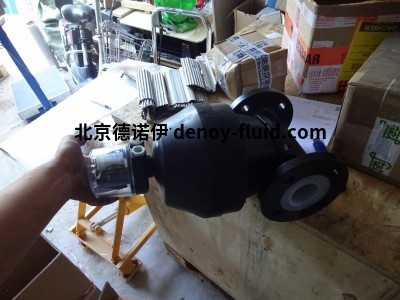

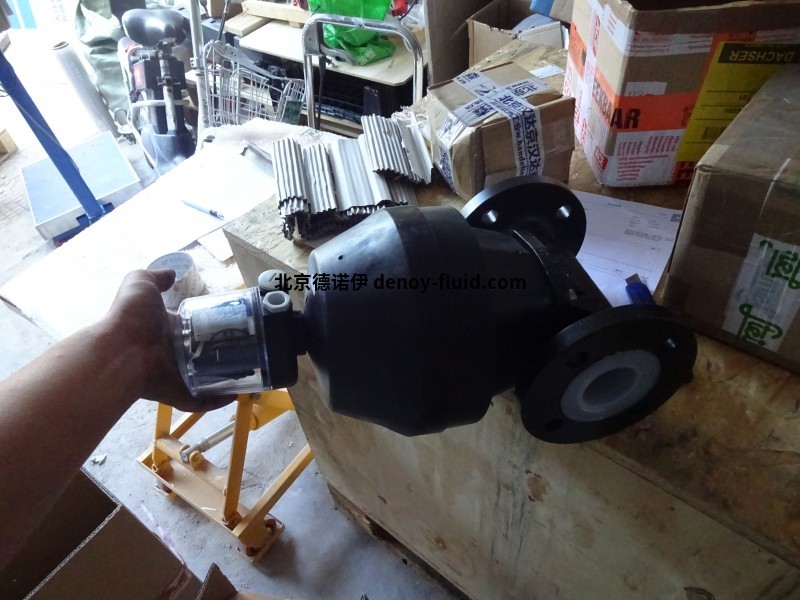

SED德國活塞致動器隔膜閥188.08.7.40.20.1HS.03 2/2

188型

外部控

高進 QQ：2850590589   手機：18518172469 電話：010-64717020-115 傳真：010-84786709-666 郵件：[email protected]

塑料活塞致動器

特點:

塑料活塞驅動器直接安裝在閥體上

緊湊的尺寸，驅動器的外徑與閥蓋法蘭的尺寸相同

在所有安裝位置均具有最佳清潔性能

方向控制連接90°C，流動方向已捕獲介質膜片光學位置指示器

常規:

沒有水擊

取決于所有中性和侵蝕性的膜材料，

氣態和液態介質

任何流動方向

任何安裝位置

密封

不敏感的污垢

無腐蝕

補充:

提供多種監視和控制附件，也可用于改裝

TYP188 DN 12 - 15 (3/8″ - 1/2″)

隔膜閥

緊湊的設計

在最小空間中的應用的理想選擇。

塑料驅動器的光滑且耐腐蝕的表面可防止灰塵積聚。

該驅動器是高效的活塞驅動器。

特點隔膜閥外部控制

功能:

工藝介質可以處理中性和腐蝕性氣體，以及

呈液體狀態，取決于閥體和膜材料

■流量可以雙向

■耐臟或污染的介質

■優異的流動特性

■密封

■可以在所有安裝位置安裝

■防止壓力波動

■包括位置指示器

■緊湊的設計

■維護和無腐蝕驅動

技術數據

隔膜閥

口徑        DN 12 – 15

膜片尺寸    MA 10

閥體材質    Feinguss 1.4435/316L

連接類型    螺紋套筒：DIN ISO 228

薄膜材質    EPDM, PTFE, NBR, FPM

高工作壓力  6 bar (87 PSI)

工作溫度    PS：-10°C至+ 80°C

            HS：-10°C至+ 150°C

取決于膜和閥體材料

控制功能   單作用（NC或NO）和雙作用（DA）塑料活塞驅動器

技術數據-氣動驅動

塑料活塞致動器

驅動器材料  Typ PS: PP-GR Antriebs-

Typ HS: PA MXD6-GF

最高控制氣壓NC: 6 bar (87 PSI)

NO/DA: 5 bar (72 PSI)

控制介質    干燥或上油，過濾的壓縮空氣。使用其他液態氣體時，請與SED服務中心系

容量    NC: 0,027 NL, DN 12 - 15

NO/DA: 0,027 NL, DN 12 – 15

溫度控制介質  Max. 40 °C

環境溫度 -20 °C bis +50 °C
