SED進口德國隔膜閥188.08.7.40.20.2PS.08 2/2

385型

氣動閥DN 15-80 mm（1/2“-3”）

塑料膜片

高進 QQ：2850590589   手機：18518172469 電話：010-64717020-115 傳真：010-84786709-666 郵件：[email protected]

特點

塑料隔膜執行器直接安裝在閥體上

執行器高抗熱傳遞

光滑的外觀設計非常適合沖洗

控制空氣連接與流向成90°

密封膜片

柔性隔膜懸掛

常規

消除水錘

取決于隔膜材料，適用于所有中性和腐蝕性，氣態和液態介質

流向可以是任意方向

密封

無腔體

閥門不受污染介質的影響

沒有任何腐蝕

可選的

提供各種控制設備和附件，也可用于改裝

在HS-Design中，介質溫度最高可達150°C

Type 385 DN 15 - 100 (1/2″ - 4″)

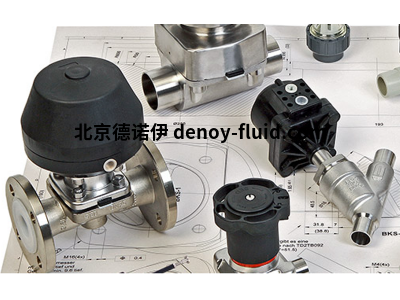

帶有堅固塑料執行器的385型氣動閥

常閉（NC），常開（NO）或雙作用（DA）。

這種緊湊的設計和輕巧的閥門在塑料蓋上具有光滑的輪廓光潔度，可消除灰塵的積聚，并且耐腐蝕。

該執行器設計為免維護隔膜執行器。

提供各種配件用于調節，控制和調節，然后可以在工廠或現場進行組裝。

口徑         DN 15 - 100

膜片尺寸     MA 25 - 100

閥體材質     精密鑄造1.4435 / 316L

             精密鑄造1.4435 / 316L-PFA-襯里

             S.G.鐵EN-GJS-400-18-LT（GGG40.3）-PP襯里

             S.G.鐵EN-GJS-400-18-LT（GGG40.3）-PFA襯里

             鑄鐵EN-GJL-250（GG 25）

             鑄鐵EN-GJL-250（GG 25）-硬橡膠襯里

             碳鋼EN-GP-240-GH（GS-C25）

連接類型     螺紋插座：DIN ISO 228

             法蘭：EN 1092 PN10 / 16，ANSI Class 125/150

薄膜材質     EPDM, PTFE, NBR, FPM

執行器材料   295型，閥蓋不銹鋼，手輪PA-GR，上升手輪

            289型，PA-GR，上升手輪

max工作壓力  10 bar (150 PSI), DN 15 - 50

             7 bar (100 PSI), DN 65 - 100

溫度范圍     -10°C至+80°C，取決于隔膜和閥體材料

控制功能    單作用（NC或NO）和雙作用（DA）氣動隔膜執行器

PP-GR的隔膜執行器的特點是堅固耐用，結構緊湊，使385成為苛刻和化學侵蝕性應用的理想選擇。

數據參數

氣動執行器

執行器材料   PP-GR

max壓力      NC: 6 bar (87 PSI)

             NO/DA: 5 bar (72 PSI)

控制介質    NC:

           0,16 NL, DN 15 - 25

           0,36 NL, DN 32 - 40

           1,15 NL, DN 50

           2,1 NL, DN 65 - 80

           2,5 NL , DN100

           NO/DA:

           0,06 NL, DN 15 - 25

           0,11 NL, DN 32 - 40

           0,32 NL, DN 50

           2,2 NL, DN 65 - 80

           2,5 NL , DN100

控制介質溫度 Max. 40 °C

環境溫度   -20 °C to +50 °C
