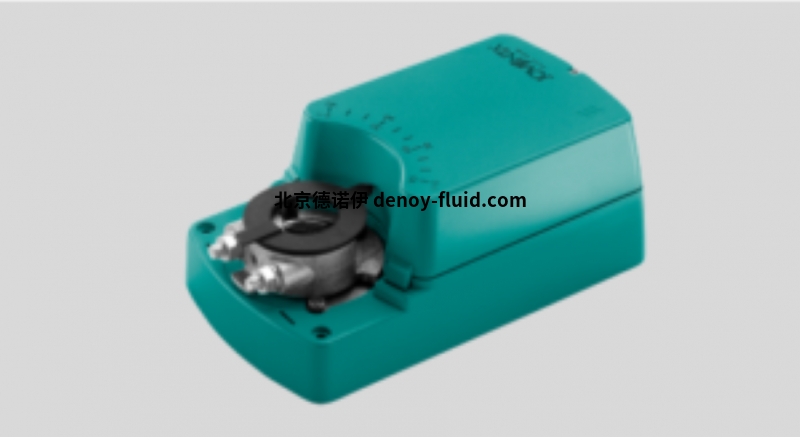

荷蘭JOVENTA 電動風門執行器SILENCE 系列



　　大值閥門上允許的壓力差，在此壓力差下，致動器仍能牢固地打開關閉閥門。所述數字為6巴的靜壓;靜壓為16巴，數值減少15%。PS[bar]=大值。閥門上的允許壓差，在故障情況下，致動器可以關閉閥門。在控制模式下，驅動力可以克服。在這種模式下，預計使用壽命會縮短。氣蝕、侵蝕和壓力波動可能會損壞閥門。所述值僅在閥門安裝到以下位置時適用致動器。通過壓入主軸關閉直通閥(通道A-AB);春天它又回來了壓力(彈簧在閥門中)。VA125熱驅動可用于將閥門移動到打開或關閉位置。與“常閉”驅動版本結合使用時，控制停電時通道關閉。


奧地利JOVENTA閥門產品原理



　　為了防止氣穴噪聲影響安靜至關重要的房間，壓力閥門兩端的壓差不應超過0.8巴。為了抑制水中的污染物(例如焊珠、鐵銹顆粒等)。)并防止主軸密封不受損壞，他們建議使用集體過濾器，例如，對于每個過濾器地板或給水管。水的成分應符合VDI 2035。即使閥門有壓力，也可以更換填料函;沒有額外的工具必須這樣做。填料箱相對于介質是密封的。帶有冷卻劑的介質，例如乙二醇，最小值。最高16%。40%.當對單元閥進行絕緣時，絕緣不應超出螺帽或卡口環在路上。

執行器 DAN1.(S)N DAN2.(S)N

扭矩 4Nm 4Nm

風門面積* 0.8 m2 0.8 m2

運行時間 35s 35s

供電電壓 AC/DC24V AC230V

頻率 50-60Hz 50-60Hz

能量消耗

- 運行 2.5W 4.0W

- 在結束位置 0.75W 3.0W

尺寸 4.1VA/2A@2ms 5.0VA/0.1A@2ms

重量 0.9kg 0.9kg

控制信號 2 點和 3 點

位置信號 無

旋轉角度/工作范圍 90°（93°機械）

旋轉角度/限制 0°...30° 和 90°...60°

使用壽命 60,000 轉

輔助開關 3(1.5)A, AC230V

設定范圍/可調 5°...85° < 無窮大

噪音等級 40d B (A)

防護等級 II

防護等級 IP 50

電纜孔連接 M16 x 1.5

作用方式類型 1

環境條件

- 工作溫度 –20...+50°C / IEC 721-3-3

- 存儲溫度 –30...+60°C / IEC 721-3-2

- 濕度 5...95% RH

免維護服務

標準力學 EN 60 529 / EN 60 730-2-14

電子 EN 60 730-2-14

EMC 輻射 EN 50 081-1:92 / IEC 61 000-6-3:96

EMC 抗擾度 EN 50 082-2:95 / IEC 61 000-6-2:99

Joventa    DAF1.03   3

Joventa    DAF1.03S

Joventa    DBF1.03   3

Joventa    DBF1.03S

Joventa    DBF1.03Z

Joventa    DBF1.03SZ

Joventa    DMF1.03

Joventa    DMF1.03S

Joventa    DMF1.03Z

Joventa    DMF1.03SZ

Joventa    DAF2.03   3

Joventa    DAF2.03S

Joventa    DAF2.03Z

Joventa    DAF2.03SZ

Joventa    DAF1.08N

Joventa    DAF1.08SN

Joventa    DAF2.08N

Joventa    DAF2.08SN

Joventa    DBF1.08N

Joventa    DBF1.08SN

Joventa    DMF1.08N

Joventa    DMF1.08SN
