interapp ER手動超控功能轉舌鎖電動推桿PA6外殼

致動器 / 電動

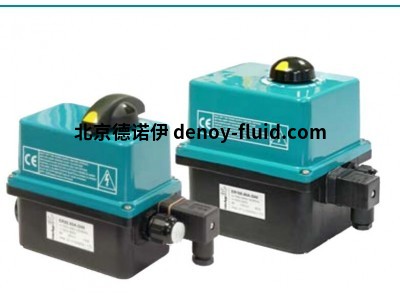

ER - 轉舌鎖電動推桿，帶手動超控功能

轉舌式電動推桿，PA6外殼，UL 94 V-0，帶安全手動控制，扭矩 10-20-35-60-100N。

適用于 HVAC 和室內應用。

多電壓執行機構：

- 100V 至 240V 50/60Hz（100V 至 350V DC）

- 15V 至 30V 50/60Hz（12V 至 48V DC

產品特點

- 扭矩范圍 Md = 10-20-35-60-100 牛米

- 限位開關 4 個可調限位開關，5A（2 個內部限位開關 + 2 個外部限位開關）

- 加熱電阻 ER 10 + 20 7 W，ER 35 + 100 10 W 受控

- 額定負載 ED = 50%

- 防護等級 IP66

- 溫度范圍 -10ºC ÷ 55ºC （故障安全：-10ºC ÷ 40ºC）

- 電子扭矩限制器，故障反饋繼電器

選項故障安全位置：（代碼 ER...S）

- 斷電時，閥門回到初始位置。

- 與上述執行機構相同，但帶有額外的故障安全模塊（溫度范圍 -10ºC ÷ 40ºC），但 ER35 除外，帶有安裝法蘭 F03-F04-F05。

F03-F04-F05法蘭。

- 電池電量指示器。

- 2 分鐘后關閉電源，避免電池放電。

- 電池更換方便快捷。

- 訂貨時提供 "常閉 "或 "常開 "兩種初始安全位置設置。

帶定位器 POSI 的選項：（代碼 ER...P）

- 與上述多電壓（慢速）執行機構相同，但帶有附加模塊 POSI，ER10 除外。此外，使用工作時間更長的 ER20

見下表）。

- 可自行配置的輸入信號 4-20mA、0-20mA 或 0-10V。

- 可逆輸入信號（20-4mA）。

- 電子扭矩限制器，故障反饋繼電器。

技術規格

市場細分

水處理

暖通空調和游泳池

灌溉

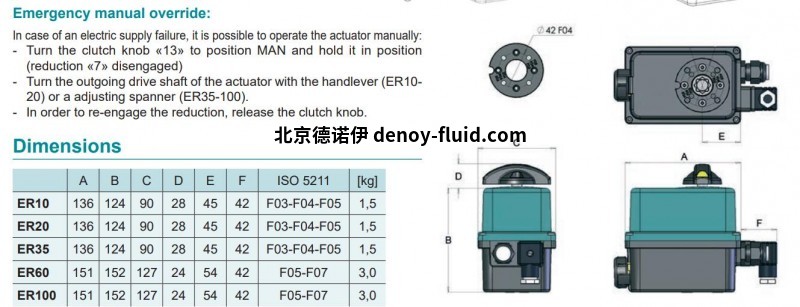

緊急手動控制：

在供電故障的情況下，可以手動操作執行機構：

- 將離合器旋鈕 "13 "旋至 MAN 位置，并保持在該位置（減速裝置 "7 "處于分離狀態）。

(減速裝置 "7 "脫開）

- 用手柄（ER10- 20）或調整扳手（ER10- 20）轉動執行機構的外驅動軸。

20）或調整扳手（ER35-100）轉動執行機構的輸出傳動軸。

- 為了重新接合減速器，松開離合器旋鈕
