Malmedie筒式聯軸器TTX62

       MALMEDIE - 德國制造的離合器技術，在索林根，我們?yōu)楣I(yè)應用開發、設計、生產和銷售聯軸器：

       2018年之后，Malmedie再次成為德國最具創新力的100家中型公司之一。對許多創新想法的極大榮譽和獎勵，例如將 Snag Overload System 與 ISC 飛輪技術相結合。該獎項由 TOP 100 的導師 Rangar Yogeshwar 作為德國中小企業峰會的一部分頒發。一個圍繞教授博士的科學團隊。Franke 根據大約 100 項標準評估了這些公司的創新實力。感謝整個 Malmedie 團隊和我們的客戶，他們不斷為我們帶來新的想法。

二、產品范圍

      齒輪聯軸器

      桶形聯軸器

      安全聯軸器

      SOS障礙超載系統

      ISC提升機

三、產品應用領域

      主要應用到港口、輪船、重型起重行業、鋼鐵行業、采礦挖掘、提升機、絞車輸送帶等行業

四、產品具體型號和技術數據

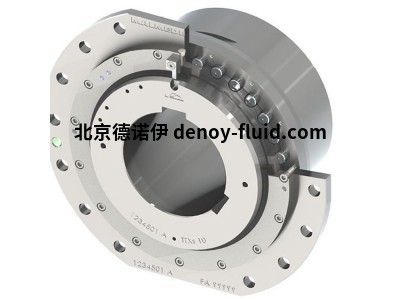

      Malmedie 桶形聯軸器

      MALMEDIE 桶形耦合 TTX特征：

      TTX 是筒式聯軸器中的經典之作。TTX 由鍛造環制造，由于其內部結構，可確保高性能范圍和提高操作安全性。

      盡管連接尺寸幾乎在全球范圍內標準化，但也可提供特殊版本的 TTX，例如更長的輪轂、特殊連接尺寸、Viton 密封件和用于低溫范圍的特殊鋼。

      通常用作“浮動軸承”，也有用作“固定軸承”的版本，沒有軸向補償——F TTXs（固定軸承版本）。（參見目錄第 12 頁）

      作為軸套連接，可以使用一個或多個鍵槽、熱裝或內齒。



       技術規格：

       尺寸       精選系列    最大扭矩（牛米） 徑向載荷最大（牛米）  重量（公斤）  質量轉動慣量（公斤米2）

       0,25         -              6500                   17500                          10,5              0,06

       0,5           -              8000                   20000                          13                 0,09

       0,75         -              9500                   21500                          18,5              0,16

         1            -             16000                  27000                          23                 0,22

        1,3          -              21000                 37000                          27,5              0,30

        1,6          -              26000                 41000                          33                 0,40

        2           SG 130      30000                 45000                          44                  0,58

        3            -               41000                 53000                         53                  0,80

        4            SG 140     54000                  75000                         70                  1,33

        5             -             77000                  115000                      110                 2,66

        6            SG 185     120000                130000                      131                 3,6

        10          SG 200     180000                150000                      164                 5,2

        15          SG 240     240000                180000                      260                 10,9

        21           -             330000                265000                      302                 13,5

        26          SG 270     410000                315000                      340                 15,8

        34          SG 315     520000                360000                      415                 22,2

        42          SG 355     650000                400000                      560                 36,8

        62          SG 400      770000               475000                      720                 57,6

        82          -               930000                525000                    1000                95

        92          -               1100000              550000                    1100                119
