wippermann輸送鏈

wippermann輸送鏈
我們還設計和生產滿足個性化需求的最佳驅動解決方案。憑借我們廣泛的工程專業知識，我們可以根據客戶的特殊應用情況開發定制鏈條和鏈輪。我們還將鏈輪考慮在內，因為它對鏈條的功能和使用壽命具有決定性影響。

WIPPERMANN ATC 鏈條已被開發為 NC/CNC 加工中心的刀具存儲和組織設備，如以及用于構建的存儲鏈，例如鉸刀或銑削工具。鏈條是按客戶要求單獨制造的。兩種標準類型No.320和340號為基礎鏈條，可定制大多數帶有刀柄附件的應用，例如 SK，HSK 。

用于小型工具附件系統和其他應用 ATC鏈條可以在標準滾子的基礎上單獨開發鏈條或滾子鏈條和雙節距的組合鏈分別。

鏈條專為固定工具而設計，用于以下情況建筑與例如光盤不夠。根據相應的結構（例如在曲折形的情況下）該鏈具有超過 100 個工具的存儲容量。在一個系統中，因此，ATC 鏈可以在相同的有限空間條件下實現更高的存儲容量。

設計優勢

錐形區域的夾持裝置裝有

抗膨脹、低磨損的塑料嵌件確保光滑

圓錐面的安裝。

軸向夾具的開發方式

一個鏈中可能有各種尺寸，例如DIN、ISO、

ANSI 和 BT。只有球架必須是

分別交換。

通過多個位置螺紋工具定向可以

選擇（90° 或 75°）。視客戶而定

要求軸向力為100N-500N。

工具固定

工具夾持附件的最簡單的軸向固定是通過帶有預應力的球鎖裝置實現彈簧。使用 SK 附件，球架可以根據夾緊套管在鏈條中更換，例如當從 DIN 更改為 ANSI 插口時。而，這種軸向固定僅適用于使用輕型工具的站立或懸掛裝置?？筛鶕?jù)客戶要求調整拉力根據各自的系統，介于 100N 和 500N 之間。建議固定工具固定附件帶鎖定銷，通過氣動方式解鎖或后方的液壓缸。

ATC 鏈條用作加工中心的刀具存儲裝置，因此是分度臺、夾頭的有趣替代品。曲折形的鏈條引導允許在有限的空間條件下具有較高的工具存儲容量。

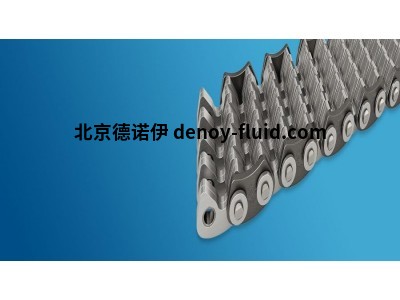

ATC 鏈條設計為 Galle 鏈條，板片采用經過熱處理和涂層的襯套。多個刀架集成在襯套中，為相應刀具的主軸錐體提供了輕柔的配合。軸向拉拔力可以根據鏈條布置（工具平放、懸掛或站立）和工具重量進行調整。

ATC 鏈條根據客戶的要求制造，具有不同的節距。Wippermann 還可以提供各種刀柄（SK、HSK 等）以及匹配的鏈輪。
