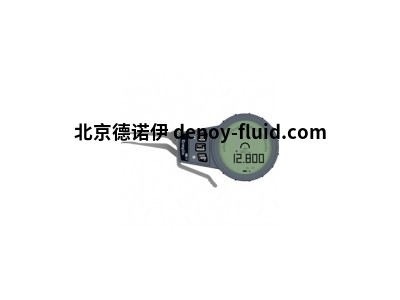

德國KROEPLIN內外卡規KROEPLIN L105

①德國KROEPLING002

②德國KROEPLING005

③德國KROEPLING010

④德國KROEPLINH102

⑤德國KROEPLINL102

⑥德國KROEPLINH105

⑦德國KROEPLINL105

⑧德國KROEPLINH210

⑨德國KROEPLINL210

⑩德國KROEPLINH220

?德國KROEPLINL220



2、德國KROEPLIN內外卡規產品描述

KROEPLIN卡規以其優良的品質和專業的性能得到用戶的廣泛認可和信賴，每個需要測量的場合都有KROEPLIN卡規的身影：工程機械油封/環型扣的槽底量測，汽車發動機內密封圈測量、航空發動機葉片厚度測量、線纜直徑測量、氣霧罐瓶底板/厚度測量、工業鑄件測量、泡沫制品的厚度測量等。適用于測量?jī)?nèi)孔、內孔槽及不易測量的孔內尺寸，該卡規作為比較器使用，應配合使用環規或千分尺一起使用，該卡規具有彈性，可保持一定的測力，數字，顯示可顯示，帶±170°的模擬顯示可能容易超差。



3、德國KROEPLIN內外卡規產品原理

卡尺通常具有“C”形的框架，在“C”的開口處具有一個或多個孔?？梢詫?duì)卡尺進行機械加工并從單個金屬塊或可調節卡尺中磨出，這些金屬或可調卡尺具有可在有限的尺寸范圍內調節的可移動砧座。它們也可以構造成其中一個或多個量規塊或塞尺被夾在兩個砧座之間的構造。一種變化形式是快速指示器規，它結合了百分表或電子數字指示器作為砧座之一。該指示器顯示與預設尺寸的偏差，并且指示器可能具有高公差極限和低公差極限，這可以通過兩個額外的指針，改變表盤面或編程為電子指示器來進行標記。



4、德國KROEPLIN內外卡規產品特點

①可按用戶需要定制特殊測量頭

②特殊形狀架體、特殊規格等內卡規

③該產品主要應用于機械加工

④精密鑄造部件塑料件等異形工件

⑤可快速測量?jī)?nèi)徑、孔溝槽、孔中心距等

⑥更換球型測量頭可測滾珠絲杠等



5、德國KROEPLIN內外卡規產品參數

①測量應用：內槽測量

②測量范圍：10mm

③測量范圍Meb：2.5-12.5mm

④顯示區域Azb：2.4-12.8mm

⑤之間的數字增量：0.001/0.002/0.005/0.01mm

⑥誤差限制G：0.01mm

⑦重復性r：0.005mm

⑧測量力F min.：0.8N

⑨最大測量力F：1.3N

⑩測量接觸形狀：切削刃R 0.12 mm

?測量接觸長度加權Hb：0.9mm



6、德國KROEPLIN內外卡規產品介紹

市場上能見到的KROEPLIN內外卡規，其測量?jī)?nèi)孔環槽直徑范圍一般是在50～160mm之間，其測量深度也很有限。在遇到需測量直徑大于160mm尺寸的時候，通常借助1∶1比例的十字卡規測量，但其測量精度最高只能達到11級。限定孔的邊緣的表面是砧座，其可以由單獨的硬質材料塊制成，例如硬質合金以提高耐磨性。經常使用兩個孔來提供合格/不合格測試，并且經常將兩個孔布置成使得被測零件可以依次通過兩個孔。公差范圍內的零件將通過第一個最大尺寸限制孔，但不能通過最小尺寸限制孔。

德國KROEPLIN內外卡規KROEPLIN L105
