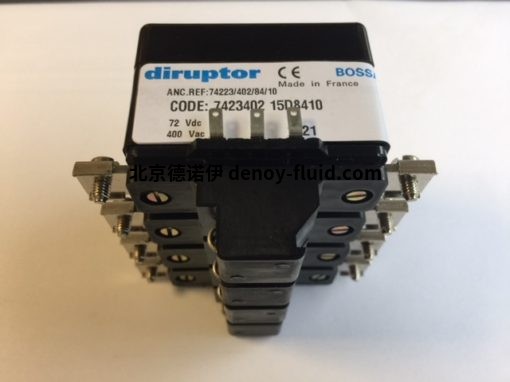

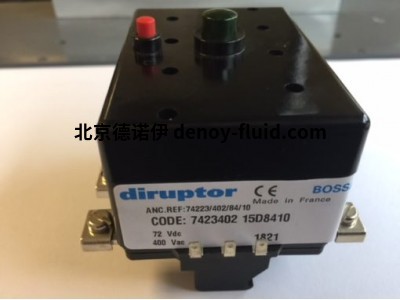

法國Diruptor Reference 四級斷路器7422104 20D41 原裝進口

田琪 QQ：2850590597   手機：15801397840 電話：010-64717020-117 傳真：010-84786709-666 郵件：[email protected]

法國Diruptor Reference 四級斷路器7422104 20D41 原裝進口

該四極斷路器符合EN 60934標準，僅符合 AN 和 AS 曲線的 NF F 62-001標準（鐵路機車車輛）。尺寸范圍從0.04安培到40安培。用于三相交流電（AC）（高達400伏50/60赫茲），具有3相和中性線的保護和切斷。

可用于熱曲線，也可用于磁熱和磁曲線。

不同的安裝和固定可能性（更多信息請見下文技術規格）。

↓

技術特點

極數 ： 4 極

控制系統 ：帶或不帶跳閘按鈕"關閉"

安裝：
插入式（限 20A）
嵌入式安裝，正面 2 個螺釘 齊平安裝，

用于安裝在正面的螺紋環 DIN 非對稱導軌上卡扣

推式，螺紋環，
用于安裝在正面無固定 DIN 對稱導軌上的卡扣 用于打印電路的插入式底座

連接：
嵌入式安裝
型號快速連接（公頭） 6，35 x 0，8 @ 45°（In _ 15A） 60° 螺釘端子 帶夾子，用于電纜最大 1x 6 mm2 （In _ 20A） 端子 60°， HS M4 螺釘 用于最大電纜 1 x 6 mm2 （In _ 20A）
快速連接（公頭） 6，35 x 0，8 at 90°
下柱式端子， 橫向孔（In _ 40A）
下柱式端子，縱向孔（In _ 40A）
端子，帶夾具的螺釘，60°時為1個。1 @ 90°，適用于 6 至 16 mm2 的電纜

卡入 DIN
導軌型號扁平端子，帶夾具的螺釘（內_20A）
向上柱型端子，縱孔（內_40A）

無固定模型
根據要求設計端子

用于印刷電路的插入式底座快速連接（公頭）6，35 x 0，8 ，90°

插件
銷釘 _ 7， 20 mm 軸之間 （7000系列）

曲線 + RAED 電流 ：
熱 ： 0，04 – 32 A
熱磁 ：0，10 – 32 A

振鏡 ： 14 A 有效電流 20 A 最大 AC

選項 ：
輔助觸點
NC 輔助觸點

無輔助觸點轉換

用于高峰值電流的特殊觸點（僅熱釋放） 溫度補償（熱 2 至 30A，熱磁 3
至 20A）
磁釋放特殊調節

紅色按鈕 "ON"

用于鉆孔的滾花螺母和計數器螺母 14.5 mm

批準 U.L 1077 Diruptor 230/400 VAC

短路容量 D.C. Diruptor：一極額定值為 110/125 V DC 或 2 極 110/125 V DC 每極
增強
磁力釋放：全有或全無
單獨檢查（帶測試報告）
溫度
等級變化（在 60° C下調節）

額定電流標記在底座上（用于調節的螺釘旁邊）

額定電流標記在按鈕“no”頂部或底部上
單極額定值 72 V DC 最大公稱（90V 測試） 230 V AC 或多極 400 V AC
單極額定值 110 V DC 最大公稱（137V 測試） 230 V AC 或多極 400 V AC

型號示例：
