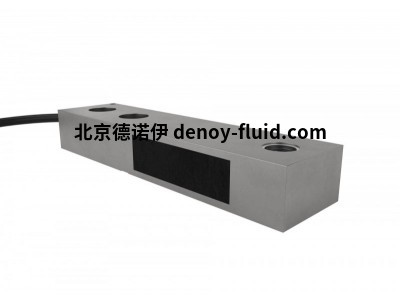

原廠德國富林泰克FLINTEC SB4 梁式稱重傳感器510k



我們?nèi)娴膽?yīng)變式稱重傳感器和力傳感器系列非常可靠、準確且具有成本效益。Flintec 傳感器與我們廣泛的附件和電子設備相結合，可以設計和安裝完整的稱重系統。

富林泰克FLINTEC SB4 梁式稱重傳感器規格

最大容量 (Emax) kN 5 / 10 / 20 / 50 / 100 5 / 10 / 20 / 50

公制當量 (1lb=0.45359kg) kg 510 / 1,020 / 2,039 / 5,099 / 10,197 510 / 1,020 / 2,039 / 5,099

精度等級符合 OIML R60 - (GP) C1 C3 C3 MI 7.5 C4 C4 MI 7.5

最大驗證間隔數 (nmax) - n.a. 1,000 3,000 4,000

最小稱重傳感器驗證間隔

(vmin) - 不適用最大

/5,000

最大/11,000

溫度對最小死角的影響

負載輸出 (TC0) %*RO/°10C ± 0.0400 ± 0.0275 ± 0.0127

溫度對靈敏度的影響 (TCRO) %*RO/°10C ± 0.0200 ± 0.0160 ± 0.0100 ± 0.0080

綜合誤差 %*RO ± 0.0500 ± 0.0300 ± 0.0200 ± 0.0180 ± 0.0180 ± 0.0150

非線性 %*RO ± 0.0400 ± 0.0300 ± 0.0166 ± 0.0166 ± 0.0125 ± 0.0125

滯后 %*RO ± 0.0400 ± 0.0300 ± 0.0166 ± 0.0066 ± 0.0125 ± 0.0066

蠕變誤差（30 分鐘）/DR %*RO ± 0.0600 ± 0.0490 ± 0.0166 ± 0.0066 ± 0.0125 ± 0.0066

額定輸出 (RO) mV/V 2 ± 0.1%

校準單位 mV/V/ (A...I 分類) % ± 0.05 (± 0.005)

勵磁電壓 V 5...15

零平衡 %*RO ± 5

輸入電阻 (RLC) Ω 1 ,100 ± 50

輸出電阻 (Rout) Ω 1 ,000 ± 2

絕緣電阻 (100 V DC) MΩ ≥ 5 ,000

安全負載限制 (Elim) %*Emax 200

極限負載 %*Emax 300

安全側負載 %*Emax 100

補償溫度范圍 °C –10...+40

工作溫度范圍 °C –40...+80 (ATEX –40...+60)

稱重傳感器材料 - 不銹鋼 17-4 PH (1.4548)

密封——完全密封；由玻璃密封到金屬接頭的電纜入口

防護符合 EN 60 529 - IP68（水深達 2 m）/IP69K

包重量 kg 1.4 (5-20kN), 2.9 (50kN), 7.1 (100kN)

非線性、滯后和 TCRO 的限制是典型值。

非線性、遲滯和 TCRO 之和符合 OIML R60 的要求，pLC=0.7。



接線

稱重傳感器配有屏蔽的 4 導體

電纜（AWG 24）。

電纜護套聚氨酯

電纜長度：SB4-5 kN/10 kN/20 kN 為 3 m

SB4-50 kN/100 kN 為 4.5 m

電纜直徑：5 毫米

屏蔽是浮動的或連接到稱重傳感器主體



Type

富林泰克FLINTEC 梁式稱重傳感器SB4-5/10/20 kN

富林泰克FLINTEC 梁式稱重傳感器SB4-50 kN

富林泰克FLINTEC 梁式稱重傳感器SB4-100 kN
