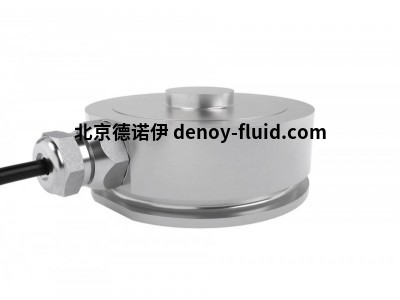

原廠德國富林泰克FLINTEC CN3彎環稱重傳感器0.5-10t



我們?nèi)娴膽?yīng)變式稱重傳感器和力傳感器系列非?？煽俊?zhǔn)確且具有成本效益。Flintec 傳感器與我們廣泛的附件和電子設備相結合，可以設計和安裝完整的稱重系統。

富林泰克FLINTEC CN3彎環稱重傳感器規格：

最大容量 (Emax) kg 500

1,000 / 2,000 / 5,000 /

10,000

最小靜載 kg 0

精度等級 - C3 C4

額定輸出 mV/V 2.0 ± 0.1 mV

稱重傳感器間隔的最大數量 n 3,000 4,000

最小 LC 驗證間隔的比率

(Y = Emax/ vmin) - 15,000

最小靜載輸出比

回報 (Z = Emax/(2*DR) ) - 5,100 6,000

溫度對最小值的影響。靜載

輸出 (TC0) %RO/10 °C ±0.0093

溫度對靈敏度的影響 (TCr0) %RO/10 °C ± 0.0100 ±0.0080

綜合誤差 %RO ± 0.0200 ±0.0180

非線性 %RO ± 0.0166 ±0.0125

滯后 %RO ± 0.0166 ±0.0125

蠕變誤差（30 分鐘）/DR %RO ± 0.0166 ±0.0125

輸入阻抗 Ω 1050 ±50Ω

輸出阻抗 Ω 1020 ±60Ω

溫度范圍 °C -10...+ 40

分?jǐn)?shù) pLC - 0.7

Emax 200 的安全過載百分比

推薦勵磁 V AC/DC 10

最大勵磁 V AC/DC 15

傳感器材料 - 不銹鋼

大氣保護 - 密封焊接



富林泰克FLINTEC CN3彎環稱重傳感器接線

六根 26 AWG 的獨立導體

帶排擾線的鍍錫銅

絕緣：TPM，0.3mm厚

包裝：鍍鋁聚酯包裝

護套：材料 TPM，0.75mm



富林泰克FLINTEC CN3彎環稱重傳感器厚度

電纜長度：見尺寸表

稱重傳感器容量 kg 500 1,000 2,000 5,000 10,000

最大離地力 kg 500 2,000 2,000 2,000 5,000

最大側向載荷 kg 300 800 800 800 750

板材材質——不銹鋼304

銷釘材料 - 不銹鋼 17-4PH

附加部件材料 - 鍍鋅普通碳鋼（低碳鋼）
