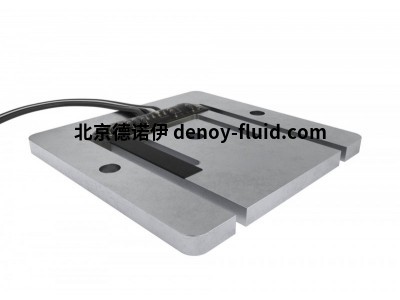

原廠德國富林泰克FLINTEC ZLB平面梁稱重傳感器20-200kg



我們?nèi)娴膽?yīng)變式稱重傳感器和力傳感器系列非?？煽俊?zhǔn)確且具有成本效益。Flintec 傳感器與我們廣泛的附件和電子設備相結合，可以設計和安裝完整的稱重系統。

FLINTEC ZLB平面梁稱重傳感器規格

最大容量 (Emax) kg 20 / 50 / 100 / 200

精度等級符合 OIML R60 (GP) C1 C3

最大驗證間隔數 (nmax) n.a. 1,000 3,000

最小稱重傳感器驗證間隔 (vmin) n.a. Emax /5,000 Emax /10,000

溫度對最小靜載的影響

輸出（TC0）

%*RO/10°C ± 0.0400 ± 0.0280 ± 0.0140

溫度對靈敏度的影響 (TCRO) %*RO/10°C ± 0.0200 ± 0.0160 ± 0.0100

綜合誤差 %*RO ± 0.0500 ± 0.0300 ± 0.0200

非線性 %*RO ± 0.0400 ± 0.0300 ± 0.0166

滯后 %*RO ± 0.0400 ± 0.0300 ± 0.0166

蠕變誤差（30 分鐘）/DR %*RO ± 0.0600 ± 0.0490 ± 0.0166

額定輸出 (RO) mV/V 2 ± 0.1%

校準單位為 mV/V/Ω % ± 0.05

零平衡 %*RO ± 5

勵磁電壓 V 5...15

輸入電阻 (RLC) Ω 1,180 ± 50

輸出電阻 (Rout) Ω 1,000 ± 2

絕緣電阻 (100 V DC) MΩ ≥ 5,000

安全負載限制 (Elim) %*Emax 200

極限負載 %*Emax 300

安全側負載 %*Emax 100

補償溫度范圍 °C –10...+40

工作溫度范圍 °C –20...+65 (ATEX –20...+60)

稱重傳感器材料鋁

密封灌封

防護符合 EN 60 529 IP67

包重 kg 0.46（20kg）、0.49（50kg、100kg）、0.53（200kg）

非線性、滯后和 TCRO 的限制是典型值。

非線性、遲滯和 TCRO 之和符合 OIML R60 的要求，pLC=0.7。



LMS* - 長安裝面的邊緣

SMS* - 短安裝面邊緣

筆記：

建議使用安裝孔“Y”上

80 毫米安裝面。安裝孔“X”可以

用于短 (40 mm) 的安裝表面。如果是這樣，一個

需要鋼墊片（80 毫米長和 10 毫米厚）

用于 200 kg 稱重傳感器。



H 型安裝螺栓扭矩 *

FLINTEC ZLB平面梁稱重傳感器ZLB-20 公斤 9.5 M8 8.8 25 牛米

FLINTEC ZLB平面梁稱重傳感器ZLB-50/100 公斤 12.7 M8 8.8 25 牛米

FLINTEC ZLB平面梁稱重傳感器ZLB-200 公斤 15.9 M8 8.8 25 牛米
