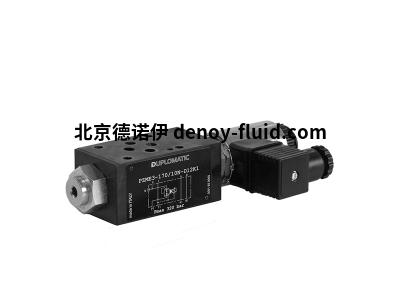

德國 Duplomatic比例減壓閥PDE3系列 減壓閥PDE3-025

PDE3 是一種比例減壓閥，直接操作，用于子板安裝。它適用于導引兩級閥門，或用于液壓電路的壓力控制。此閥具有機械壓力限制功能，用于提高應用的安全性。它可在五個壓力調節范圍內提供，最高可達 350 條，可直接由電流控制的電源或電子卡進行單獨訂購。

Duplomatic減壓閥

尺寸：ISO 4401-03

安裝樣式：子板

最大工作壓力： 350 桿

最大流量：2升/分鐘







（使用50°C下粘度為36 cSt的礦物油和電子控制卡獲得）階躍響應是指參考信號階躍變化后，閥門達到設定壓力值90%所需的時間。

該表說明了使用PDE3-210測量的典型階躍響應時間，輸入流速為Q=1 l/min，壓力油體積為0.1升。響應時間受管道中的流速和油量的影響。

Duplomatic齒輪泵

安裝

我們建議安裝這些閥門時，使電磁閥向下處于水平或垂直位置。如果閥門安裝在垂直軸上，螺線管向上，則應考慮到第2段所示的最小控制壓力的可能變化。

確保液壓回路中沒有空氣。在某些應用中，可能需要松開電磁管中的排放螺釘，以排出電磁管中截留的空氣。

確保電磁閥管始終充滿機油。確保在任務結束時正確地將排放螺釘放回原位。

將閥T口直接連接至油箱。將T管路中檢測到的任何背壓值添加到受控壓力值

Duplomatic壓力控制閥PLKE08-25010ND12K7





Duplomatic液壓氣缸HCK2-FRC-56型號



標準缸桿直徑56；

螺紋缸桿直徑90；

扭矩410Nm；

最大載荷200Kn；

重量5.6千克；



標準氣缸的沖程可達6000 mm。

可根據要求提供更長的氣缸沖程。

行程公差為：

行程高達1000 mm時為0+1 mm

行程高達6000 mm時為0+4 mm

Duplomatic減壓閥

墊片

如果氣缸行程超過1000 mm，我們建議使用可插入的墊片，以減少活塞桿襯套上的負載并防止活塞粘滯。

墊片由淬火和回火鋼制成，表面為PTFE。每個隔套都有50毫米長。

我們建議在1001到1500mm的行程中插入1號墊片，每500mm行程增加1號墊片。

請記住，氣缸的總長度隨著插入的隔套數量的增加而增加（每個隔套50 mm）。



磁性端行程傳感器

根據要求，氣缸可配備安裝在橫拉桿上的可調磁傳感器，該傳感器允許在活塞的每個位置（包括中間沖程和末端沖程）讀取讀數。這些傳感器的“切換區”可達到約30÷40 mm，具體取決于活塞速度和氣缸內徑。因此，如果客戶端只需要讀取筆劃端的信號，而不是其他位置的讀數，我們建議使用端行程接近傳感器（見PAR 22），而不是磁傳感器。



磁性傳感器可用于包括在內的孔Ø25至Ø125。對于行程小于80 mm的氣缸和具有中間擺動安裝類型的氣缸，我們建議咨詢我們的技術辦公室，因?yàn)樵谀承?yīng)用中，氣缸零件可能發生磁化問題，從而影響系統的正確運行。此外，我們建議使用工作壓力低于160巴（無峰值）的氣缸，不要將其用作機械止動器；出于這個原因，考慮比需要多15毫米20毫米的行程。

氣缸配有2個磁傳感器，已安裝在橫拉桿上，可分為兩種類型：

? 簧片磁傳感器（標準）：它們是具有常開觸點的傳感器，利用插入活塞中的plastoferrite環產生的磁場進行轉換。它們具有較長的電氣壽命和開關電源，可直接控制電壓負載。

? 具有霍爾效應的磁性傳感器：它們是通過常開電子半導體型PNP讀取活塞運動產生的電壓變化的傳感器。由于傳感器內部沒有運動部件，因此它們保證了比簧片傳感器更長的電氣壽命、高靈敏度和開關可靠性。與簧片傳感器不同，這些傳感器只能用于提供開關信號，不能用于控制電壓負載。
