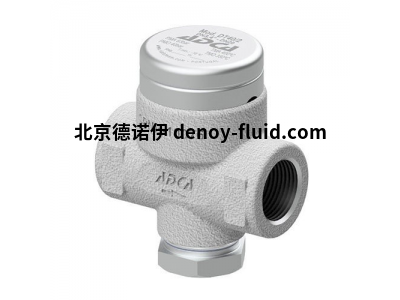

VALSTEAM ADCA TH35-2-3疏水閥：高溫高壓工況下的高效可靠之選

在蒸汽系統中，疏水閥扮演著至關重要的“守門人”角色，它負責自動、高效地排除管道和設備中的冷凝水、空氣及其他不凝性氣體，同時大限度地阻止寶貴的蒸汽逃逸。VALSTEAM ADCA系列疏水閥以其經典的熱動力式設計、堅固耐用的結構和性能享譽全球，其中型號TH35-2-3更是專為應對高溫高壓嚴苛工況而設計的可靠解決方案。

核心功能與工作原理

TH35-2-3屬于熱動力式（圓盤式）疏水閥。其核心工作原理巧妙利用蒸汽和冷凝水的物理特性差異：

1.      啟動階段： 冷凝水和冷空氣進入閥體，內部壓力較低，閥片被頂起，冷凝水在系統壓力作用下迅速排出。

2.      蒸汽階段： 當蒸汽接近閥片時，高速蒸汽流經閥片下方，在閥片上方腔室（控制室）內產生低壓區域（伯努利效應）。同時，部分蒸汽進入控制室。

3.      關閉階段： 控制室內的蒸汽因散熱而部分冷凝，壓力下降，但閥片上方控制室內的壓力（此時主要是進入的蒸汽壓力）與下方流入的蒸汽壓力共同作用，加上閥片自身的重力，產生一個向下的合力，迅速將閥片壓向閥座，實現緊密關閉，有效阻止蒸汽泄漏。

4.      再次開啟： 控制室內的蒸汽持續散熱冷凝，其壓力逐漸降低。當控制室內壓力降低到不足以克服下方冷凝水壓力（或新形成的冷凝水聚集產生的壓力）和閥片重力時，閥片再次被頂起，排出新積聚的冷凝水。如此循環往復。

這種基于閃蒸蒸汽動力學特性的啟閉機制，賦予了TH35-2-3響應迅速、結構極其緊湊、耐水錘、耐高壓、耐高溫、背壓承受能力強等顯著優勢。

關鍵功能參數詳解

型號TH35-2-3清晰地標示了其核心規格：

·         TH35： 代表VALSTEAM ADCA系列熱動力式疏水閥的標準型號代碼。

·         2： 表示閥門的公稱通徑 (DN) 為 2英寸 (約50mm)。這是連接管道的關鍵尺寸。

·         3： 代表閥門的壓力等級。在VALSTEAM ADCA系列中，“3”通常對應著高工作壓力可達45 bar (g) / 650 psig 的高壓等級。(具體壓力等級請務必以制造商新資料為準，但“3”是高壓標識是普遍認知)。

以下是該型號的關鍵功能參數總結：

重要參數解析與應用考量：

1.      高壓耐受性 (45 bar g)： 這是TH35-2-3的核心價值所在。它使其能夠直接安裝在鍋爐出口、分汽缸、高壓蒸汽輸送主管等壓力的關鍵位置，有效排除冷凝水，保護下游設備免受水錘危害，并大限度地節約蒸汽。

2.      高溫耐受性 (450°C)： 這一參數使其不僅適用于高壓力下的飽和蒸汽（溫度隨壓力升高），更能勝任過熱蒸汽管線的疏水任務。過熱蒸汽溫度遠高于同壓力下的飽和蒸汽溫度，對閥門材料的熱穩定性和強度要求。

3.      大排量特性： 熱動力閥的排量特性是：入口壓力越高，工作壓差 (入口壓力 - 背壓) 越大，其排量越大。在高壓主管線上，系統壓力高，TH35-2-3能發揮出其強大的排水能力。選擇時必須根據實際工作壓差查閱制造商提供的排量曲線圖，確保其排量滿足應用點的大冷凝水負荷。

4.      高背壓率 (80%)： 意味著即使回水管路或冷凝水回收系統的壓力（背壓）高達疏水閥入口壓力的80%，閥門仍能有效工作并排放冷凝水。這為系統設計（尤其是需要提升冷凝水或長距離回水的系統）提供了更大的靈活性。

5.      堅固耐用性： 鍛造碳鋼閥體和經硬化處理的不銹鋼內部件（閥片、閥座），共同確保了閥門在高溫、高壓、可能存在的輕微水錘等惡劣條件下的長期可靠運行和長壽命。

6.      緊湊性與經濟性： 相比熱靜力或浮球式疏水閥，熱動力式結構天生緊湊，節省安裝空間。其相對簡單的結構也帶來了較好的經濟性和維護便利性（通常可在線維修或更換內部件）。

典型應用場景

憑借其高溫高壓性能，VALSTEAM ADCA TH35-2-3疏水閥廣泛應用于以下關鍵領域：

·         鍋爐房： 鍋爐出口、分汽缸底部疏水。

·         高壓蒸汽輸送： 主蒸汽管道沿線疏水站、管道低點疏水。

·         減溫減壓裝置 (PRDS) 上游： 保護PRDS免受上游高壓冷凝水影響。

·         高壓熱交換器/反應釜： 蒸汽進口疏水。

·         工業高壓設備： 如輪胎生產中的硫化罐、硫化機，食品醫藥行業的高壓滅菌柜，造紙行業的高壓蒸煮設備等蒸汽進口疏水。

·         過熱蒸汽管線： 過熱蒸汽輸送管道及使用過熱蒸汽的設備疏水點。

選型與安裝要點

·         精確計算冷凝水負荷： 準確評估應用點的大冷凝水產生量是選型基礎。

·         確認工作壓力與溫度： 必須明確入口蒸汽的高工作壓力和溫度（是飽和蒸汽還是過熱蒸汽？過熱溫度多少？）。

·         確定工作壓差： 測量或計算入口壓力與出口背壓之間的差值。這是查閱排量曲線、選擇合適型號的關鍵。

·         查閱排量曲線： 使用制造商提供的TH35-2-3在特定壓差下的排量曲線圖，確保其排量大于等于該壓差下應用點的大冷凝水負荷，并考慮一定的安全系數（通常1.5-3倍）。

·         正確安裝：

o    必須水平安裝在管道點，閥體上標識的流向箭頭需與蒸汽流向一致。

o    閥前建議安裝過濾器（如VALSTEAM SF系列），尤其在新建或維修后的系統中，防止雜質損壞閥片閥座。

o    閥后建議安裝止回閥（如系統可能存在背壓波動或冷凝水提升），并預留檢查閥（用于在線檢測疏水閥工作狀態）。

o    確保有足夠的空間以便于未來的維護操作。

維護與優勢

·         維護： 定期檢查是否有泄漏或異常噪音。內部閥片閥座是易損件，當出現泄漏量過大或排水不暢時，通常只需在線更換維修包（包含閥片、閥座、過濾網等）即可恢復性能，維護成本相對較低。

·         核心優勢總結：

o    高壓之王： 45 bar(g) 的高工作壓力，勝任嚴苛的蒸汽主管線。

o    高溫衛士： 450°C 的耐溫極限，無懼過熱蒸汽挑戰。

o    高效排水： 在高壓差下?lián)碛袃?yōu)異的排量性能。

o    堅固耐用： 鍛造碳鋼與硬化不銹鋼部件，保障長期可靠運行。

o    高背壓容忍： 80% 的背壓率，系統設計更靈活。

o    結構緊湊： 節省安裝空間。

o    維護簡便： 可在線更換核心部件，降低維護成本和時間。

結論

VALSTEAM ADCA TH35-2-3疏水閥是高溫高壓蒸汽系統疏水環節的強力保障。其熱動力式工作原理賦予了它結構緊湊、響應迅速、耐高壓（45 bar g）、耐高溫（450°C）、耐水錘和高背壓承受能力（80%）等顯著優勢。無論是在鍋爐分汽缸、高壓蒸汽主管線，還是在減溫減壓裝置前或使用過熱蒸汽的關鍵設備上，TH35-2-3都能可靠、高效地排除冷凝水，防止水錘，大限度地減少蒸汽損失，保障系統安全、穩定、高效運行，并終為用戶帶來顯著的能源節約和設備保護效益。在嚴苛的工業蒸汽環境中，選擇TH35-2-3就是為系統關鍵疏水點選擇了一份經久耐用的可靠保障。
