一、Tuttnauer公司背景

吳要闖 QQ：2287637057   手機：13001296910 電話：010-64714988-183 傳真：010-84786709-667 郵件：[email protected]

Tuttnauer已經成立超過95年，生產用于醫療，工業和實驗室的滅菌和感染控制設備。Tuttnauer專注于符合嚴格國際標準的高品質產品，包括FDA，ASME，ISO和CE。Tuttnauer創新的消毒和滅菌解決方案在最先進的設施中制造，僅使用最優質的不銹鋼和可靠的非專有更換部件。

二、主要產品

1. 實驗室滅菌（立式滅菌器：5個系列、臺式滅菌器：5個系列、臥式滅菌器：5個系列、生物危害滅菌器：5個系列、清洗消毒器：3個系列）

2. 醫療

3. 牙科

4. 獸醫

5. 消耗品

6. 冠狀病毒

三、立式滅菌器

產品描述：

是一種頂部裝載的立式高壓滅菌器，專為您在裝載高壓滅菌器時的便利性和易用性而設計，可為現代實驗室中使用的各種應用提供高質量、可重復的性能和可靠性。

具有先進的多色控制面板和由 316L 或 316Ti 不銹鋼制成的腔室。每個型號都有許多可選的增值功能，可以配置為快速冷卻，高效干燥，生物危害和廢物滅菌，F(xiàn)o控制等。

滅菌程序：

每個高壓滅菌器提供30個程序周期。根據可選功能，出廠設置了多達 8 個循環程序。剩余的周期完全可由用戶自定義。

程序周期和功能	描述
標準周期	· 固體和玻璃器皿負載在 134°C 或 121°C 下用于精細負載（塑料） · 121°C時的液體負荷和廢液
添加可選功能的標準周期	· 冷卻盤管+ 壓縮空氣 · 121°C時液體負載快速冷卻
特點：生物危害空氣過濾器	· 在空氣去除過程中，所有廢氣都通過0.2μm生物過濾器過濾，以防止污染實驗室 · 134°C時的生物危害固體負載 · 121°C時的生物危害液體負載
特點：真空泵	· 預真空循環 · 固體和玻璃器皿負載在 134°C 或 121°C 下用于精細負載（塑料） · 121°C時的液體負荷和廢液 · 漏氣測試周期
特點：真空泵+蒸汽發生器	· 真空前和真空后循環 · 空心、多孔和織物負載，134°C · 廢棄物：121°C時的空心、多孔和紡織品 · Bowie & Dick 蒸汽在 134°C 下的滲透測試
介質處理循環	· 等溫處理：用于制備瓊脂和其他生物培養基，溫度范圍為60°C至95°C，可以溫和地加熱和冷卻瓊脂 · 保持溫度：在循環結束時具有可編程保持溫度的特殊程序，以防止介質冷卻
特殊定制周期	· Tuttnauer能夠根據要求提供專門定制的自行車。這些可能包括材料應力測試，老化測試，清漆測試等。 · 延長滅菌時間：特殊程序，滅菌時間延長至999分鐘 · 多循環（材料應力測試）：在相同負載下自動運行多個循環的

標準：

Tuttnauer質量體系已通過ASME認證。所有經過 ASME 認證的高壓滅菌器均由獨立的授權 ASME 檢驗員進行檢查。

DIN 58951-2：2003 實驗室用蒸汽滅菌器

指令和指南：

PED 97/23/EC壓力設備指令

2002/95/EC RoHS 指令

2006/95/EC 電氣設備

2004/108/EC 電磁兼容性

2006/42/EC 機械指令

2002/96/EC 報廢電子電氣設備指令

ANSI / AAMI – ST55： 2010 臺式蒸汽滅菌器

EN 13060：2004+A2：2010 小型蒸汽滅菌器

安全和電磁兼容標準：

EN 61010-1：2010實驗室使用的安全要求

EN 61010-2-40：2005滅菌器的安全要求

EN 61326-1：2006 EMC電氣設備要求

EN 17665-1：2006 保健品滅菌–濕熱

壓力容器和蒸汽發生器施工標準：

ASME 規范，第 VIII 節，第 1 部分，壓力容器

ASME 規范，第一部分，用于鍋爐

質量體系合規性：

ISO 9001：2008（質量體系）

EN ISO 13485：2012質量管理體系

加拿大MDR （CMDR） SOR/98-282 （2011）

符合 FDA QSR 21 CFR 第 820 部分和第 11 部分

3.1 3870ELV-D和5075ELV-D

Ø 先進的控制系統

利用 Tuttnauer 最先進的控制系統和多色顯示屏

Ø 安全

自動壓力鎖定系統。當腔室過壓時，門不會打開

Ø 可選內部打印

記錄日期、時間、溫度和壓力

Ø 直觀的多色顯示屏

多色顯示屏便于閱讀，可快速訪問重要信息。顏色用于指示周期的階段

Ø 高品質不銹鋼

316L級不銹鋼腔室和門，帶電拋光表面

Ø 多種負載類型

3870ELV-D 高壓滅菌器附帶 8 個工廠設定循環程序，可滿足大多數實驗室和研究中心的加工需求

數據和軟件：

可讓您輕松訪問其循環數據。通過 USB、以太網或打印機。

u 通過可選打印機打印循環數據的硬拷貝

u 在高壓滅菌器上存儲 200 個循環，以便重新打印或下載到 PC 上

u 通過 USB 輕松將循環數據傳輸?shù)?PC

u 連接到本地網絡，以便與 RPCR 軟件配合使用，對多達 8 個高壓滅菌器進行遠程監控

u 使用可選的 RPCR 軟件生成包含圖形和表格的 PDF 報告

u 多級密碼保護

技術規格：

型號	3870ELV-D	5075ELV-D
外形尺寸（寬 x 高 x 深）	730mm x 1000mm x 540mm	870mm x 1090mm x 770mm
腔室尺寸 Ø x D	380mm x 690mm	500mm x 750mm
腔室容積	85L	160L
滅菌溫度范圍	105°C 至 138°C	105°C 至 138°C
電壓和頻率	3 相，208V， 230V， 400V，50-60Hz	3 相，208V， 230V， 400V，50-60Hz
高壓滅菌器重量	113 千克	215公斤

3.2 ELV - D Line

滅菌對象：

ü 生物危害和廢物滅菌

ü 瓊脂制備

ü 專業定制周期

ü 具有各種冷卻選項的液體滅菌

ü 移液器和玻璃滅菌

ü 器械滅菌（包裝或拆開）

技術數據：

D Line型號	腔室尺寸ØxD （mm）	腔室容積（L）	外部尺寸 寬 x 高 x 深 （mm）
2840 ELV	約280 x 460含泡沫塑料支架	31	約540 x 980 x 440 含泡沫塑料支架
3850 ELV	約380 x 500含泡沫塑料支架	65	約730 x 1000 x 540 含泡沫塑料支架
3870 ELV	約380 x 690	85	約730 x 1000 x 540 含泡沫塑料支架
5075 ELV	約500 x 750	160	870 x 1090 x 770 含泡沫塑料支架

帶內置蒸汽發生器的 ELVC-G 型號

帶有內置蒸汽發生器的立式實驗室高壓滅菌器提供快速高效的加熱和完全干燥。腔室尺寸從52L到160L。

技術參數：

D Line型號	腔室尺寸ØxD （mm）	腔室容積（L）	外部尺寸 寬 x 高 x 深 （mm）
3870 ELVC-G	380 x 690	85		730 x 1000 x 700
3850 ELVC-G	380 x 500	65		730 x 1000 x 700

ELV-WR

頂部裝載立式高壓滅菌器，無排水或水連接

ELV-WR是需要高質量高壓滅菌器的實驗室的完美選擇，無需快速冷卻，閉門干燥和真空多孔負載。

ELV-WR專門設計有一個手動填充的儲水器，無需排水或水連接。只需要一個電源連接。

* 儲水器是桌面高壓滅菌器生產線的標準功能。

D Line型號	腔室尺寸ØxD （mm）	腔室容積（L）	外部尺寸 寬 x 高 x 深 （mm）
2840 ELV-WR	約280 x 460含泡沫塑料支架	31	約530 x 988 x 530
3850 ELV-WR	約380 x 500含泡沫塑料支架	65	約739 x 1075 x 800 含泡沫塑料支架
5075 ELV-WR	約500 x 750	160	約739 x 1075 x 800 含泡沫塑料支架
3870 ELV-WR	約380 x 690	85	約739 x 1075 x 800 含泡沫塑料支架

裝載能力（錐形瓶ml）：

型號	250	500	1000	2000	3000	5000
2840	約2 x 5含泡沫塑料支架	約2 x 3含泡沫塑料支架	1	1	1	1
3850	約2 x 12含泡沫塑料支架	約2 x 8含泡沫塑料支架	約1 x 5含泡沫塑料支架	約1 x 2含泡沫塑料支架	1	1
3870	約3 x 12含泡沫塑料支架	約3 x 8含泡沫塑料支架	約2 x 5含泡沫塑料支架	約2 x 2含泡沫塑料支架	約2 x 1含泡沫塑料支架	1
5075	約3 x 21含泡沫塑料支架	約3 x 14含泡沫塑料支架	約3 x 8含泡沫塑料支架	約2 x 5含泡沫塑料支架	約2 x 4含泡沫塑料支架	約1 x 2含泡沫塑料支架

肖特-杜蘭燒瓶 (ML) 裝載能力：

型號	250	500	1000	2000	5000
2840	約2 x 8含泡沫塑料支架	約2 x 5含泡沫塑料支架	約1 x 3含泡沫塑料支架	1	1
3850	約2 x 19含泡沫塑料支架	約2 x 12含泡沫塑料支架	約1 x 8含泡沫塑料支架	約1 x 4含泡沫塑料支架	1
3870	約3 x 19含泡沫塑料支架	約3 x 12含泡沫塑料支架	約2 x 8含泡沫塑料支架	約2 x 4含泡沫塑料支架	1
5075	約3 x 32含泡沫塑料支架	約3 x 21含泡沫塑料支架	約3 x 15含泡沫塑料支架	約2 x 8含泡沫塑料支架	約2 x 4含泡沫塑料支架

安全：

人員、高壓滅菌器和負載安全是任何Tuttnauer高壓滅菌器的設計、建造和操作的重中之重。Tuttnauer致力于最高的行業安全標準和指令，以確保不僅對操作高壓滅菌器的員工，而且對實驗室和滅菌負載的安全。

ü 安全裝置可防止操作員在腔室加壓時打開門

ü 當門打開時，蒸汽不會進入腔室

ü 如果門打開或未正確鎖定，則無法啟動循環

ü 在液體溫度達到預定的終端溫度之前，門無法解鎖

ü 兩個獨立的柔性 PT100 溫度傳感器，可防止液體過沸和瓶子爆炸

特征:

l 軟件控制

l PID（比例積分壓差）壓力控制

l 將最近 200 個周期存儲在內置內存中

l 兩個獨立的柔性 PT100 溫度傳感器，可防止液體過沸和瓶子爆炸

l 最多可連接 6 個溫度傳感器和 4 個壓力傳感器

l 30 個用于訪問級別控制的識別碼和密碼

l 控制器和軟件符合 21 CFR 第 11 部分標準

創新的多色顯示屏

u 多色顯示屏，更易于閱讀

u 顏色用于指示周期的階段

u 操作簡單

u 快速訪問重要信息

u 26 語言

u 歷史周期數據的內置視圖

液體負載

液體負載快速冷卻應用

滅菌液體需要更長的加熱和冷卻時間來完成循環，特別是對于敏感的液體負載。當時間緊迫時，Tuttnauer的實驗室高壓滅菌器可提供先進的可選快速冷卻功能，可防止可能導致液體沸騰的腔室壓力突然下降。

快速液體冷卻

滅菌完成后，壓縮空氣通過微生物過濾器進入高壓滅菌室，以防止壓力下降，同時防止負載變形，裂縫或溢出。然后，冷水通過冷卻管循環，冷卻管迅速將腔室溫度和液體負載的溫度降低到安全溫度。

Tuttnauer的快速液體冷卻技術可將循環時間縮短多達75%，并最大限度地減少高溫下的負載暴露。

超快速液體冷卻

除了快速冷卻外，還可以使用可選的風扇來進一步循環腔室中的壓縮空氣。

這加快了冷卻階段的熱交換速度，以便在壓力下安全地實現液體負載的超快速冷卻。

Tuttnauer的加速快速液體冷卻技術可將循環時間縮短多達90%，并最大限度地減少高溫下的負載暴露。

F0 – 保護您的液體介質，節省時間，節省能源

液體滅菌的另一個挑戰是需要防止液體介質長時間暴露在高溫下，這可能會損害液體介質的質量。先進的 F0 ooptional 功能有助于最大限度地減少液體在滅菌過程中暴露于高溫下的時間，從而保護液體介質，節省實驗室時間并降低能耗。

等溫加工

用于瓊脂制備

可選的等溫循環通常用于制備瓊脂和其他生物培養基。Tuttnauer提供靈活的等溫循環，溫度范圍為60°C至95°C，可以溫和地加熱和冷卻瓊脂。

3.3 ELV 全自動立式高壓滅菌器

特征：

Ø 85L高壓滅菌室容積

Ø 對液體、固體、玻璃器皿和生物危害進行消毒

Ø 高級微處理器控制面板

Ø 獨立的溫度和壓力監控

Ø 腔室由 316Ti 級不銹鋼制成

Ø 加速冷卻技術縮短了循環時間

滅菌應用

可以使用高壓滅菌器的標準程序執行各種應用。其他選項可確保更好地控制結果以及最佳、安全和可重復的滅菌過程。對于特殊應用，我們經驗豐富的團隊將為您定制合適的方法。

ü 營養培養基和緩沖溶液等液體

ü 固體物品，如移液器、管子和過濾器

ü 玻璃器皿和塑料制品

ü 廢物滅菌

質量特點：

l 腔室由持久的316Ti級不銹鋼制成，具有優異的耐腐蝕性

l 發電機由不銹鋼制成

l 如果四小時沒有按鈕或開關運行，高壓滅菌器會自動切換到待機模式

l 高壓滅菌器設計用于易于維修，允許對所有組件進行維護訪問

l 排水保護：排氣管與冷自來水混合，冷卻排氣管的溫度，然后到達排水管

控制和記錄

控制功能

u 高精度控制系統，實現完美的滅菌效果

u 密碼保護允許安全訪問控制

u 獨立的溫度和壓力監控

u 電源故障或循環中斷時的循環信息恢復

u 故障警報 – 指示循環失敗或中斷

u 門警報 – 指示門已解鎖

u RS 232 PC 連接端口，用于直接軟件更新和遠程維護

內置打印機

實驗室生產線可以配備內置打印機，以記錄執行的周期，以及全面的LCD顯示屏。此功能是可選的。

ADMC 軟件

ADMC 軟件允許對多達 8 個滅菌器進行全面控制和監控。該軟件檢索數據，創建圖形，表格和打印輸出，控制高壓滅菌器并顯示實時數據。

技術參數：

型號	腔室尺寸ØxD （mm）	腔室容積（L）	外部尺寸 寬 x 高 x 深 （mm）
3870 ELV	約380 x 690	85	650 x 925 x 500 含泡沫塑料支架

滅菌器指令和標準合規性

Tuttnauer的高品質實驗室高壓滅菌器符合最嚴格的國際指令和標準。

壓力設備：PED 97/23 EEC， EN 10028-7， ASME 代碼 Sec VIII

安全：IEC/UL/EN61010-1， IEC 61010-2-040， EN 61326

滅菌：DIN 58951 系列，ISO 17665-1：2006

質量體系：ISO 9001：2000， ISO 13485：2003

安全特性

高壓滅菌器蓋設計具有許多獨立的機械和數字安全功能。

l 安全裝置可防止操作員在腔室加壓時打開門

l 門打開時不允許蒸汽進入腔室

l 如果門打開或未正確鎖定，則無法啟動循環

l 在液體溫度達到預定的終端溫度之前，門無法解鎖

l 在腔室壓力達到室內壓力之前，門無法解鎖

l 溫度激活門鎖 - 在溫度低于指定的安全水平之前，門不會打開

一般安全特性

雙重獨立監控：電子和機械相結合的監控保證了準確的結果。操作員有兩個獨立的方法來監控溫度和壓力。

安全閥：腔室配有安全閥 - 如果壓力超過允許的極限，安全閥將排出

內置蒸汽發生器安全：水位監測系統保持恒定的水位，并確保加熱器的安全運行

錐形瓶 （ML） 裝載能力：

肖特杜蘭燒瓶（毫L）裝載能力

3.4 MLV 半自動實驗室滅菌器

產品描述：

uttnauer 的 MLV 實驗室系列采用半自動、機電控制、立式蒸汽滅菌器，可提供安全、經濟和有效的滅菌。這種半自動實驗室高壓滅菌器是一種經濟實惠的滅菌器，適用于不想在質量、安全性和可靠性方面妥協的實驗室。這種垂直裝載高壓滅菌器L具有85L腔室。過程控制由壓力開關預制。手動控制系統包括一個定時器，可設置為1 - 99分鐘。

Ø 85L高壓滅菌室容積

Ø 對低靈敏度負載（包括液體、固體和玻璃器皿）進行消毒

Ø 高壓滅菌器門設計具有許多安全功能

Ø 腔室由 316L 級不銹鋼制成

Ø 對所有組件進行維護，便于維修

Ø 符合最嚴格的國際指令和標準

滅菌應用

ü 營養培養基和緩沖溶液等液體

ü 固體物品，如移液器、管子和過濾器

ü 玻璃器皿和塑料制品

質量特點

u 腔室由持久的316L級不銹鋼制成，具有優異的耐腐蝕性

u 高壓滅菌器設計用于易于維修，允許對所有組件進行維護訪問

u 排水保護：排氣管與冷自來水混合，在到達排水管之前冷卻排氣溫度。

技術參數：

型號	腔室尺寸ØxD （mm）	腔室容積（L）	外部尺寸 寬 x 高 x 深 （mm）
3870 MLV	380 x 690	85	650 x 925 x 500

安全特性

高壓滅菌器蓋設計具有許多獨立的機械和數字安全功能。

ü 安全裝置可防止操作員在腔室加壓時打開門

ü 如果門打開或未正確鎖定，則無法啟動循環

ü 在腔室壓力達到室內壓力之前，門無法解鎖

ü 安全閥：腔室配有安全閥 - 如果壓力超過允許的極限，安全閥將排出

錐形瓶 （ML） 裝載能力：

肖特杜蘭燒瓶（毫L）裝載能力：

四、臺式滅菌器

產品描述：

是一種頂部裝載的立式高壓滅菌器，專為您在裝載高壓滅菌器時的便利性和易用性而設計，可為現代實驗室中使用的各種應用提供高質量、可重復的性能和可靠性。

具有先進的多色控制面板和由 316L 或 316Ti 不銹鋼制成的腔室。每個型號都有許多可選的增值功能，可以配置為快速冷卻，高效干燥，生物危害和廢物滅菌，F(xiàn)o控制等。

滅菌程序：

每個高壓滅菌器提供30個程序周期。根據可選功能，出廠設置了多達 8 個循環程序。剩余的周期完全可由用戶自定義。

程序周期和功能	描述
標準周期	· 固體和玻璃器皿負載在 134°C 或 121°C 下用于精細負載（塑料） · 121°C時的液體負荷和廢液
添加可選功能的標準周期	· 冷卻盤管+ 壓縮空氣 · 121°C時液體負載快速冷卻
特點：生物危害空氣過濾器	· 在空氣去除過程中，所有廢氣都通過0.2μm生物過濾器過濾，以防止污染實驗室 · 134°C時的生物危害固體負載 · 121°C時的生物危害液體負載
特點：真空泵	· 預真空循環 · 固體和玻璃器皿負載在 134°C 或 121°C 下用于精細負載（塑料） · 121°C時的液體負荷和廢液 · 漏氣測試周期
特點：真空泵+蒸汽發生器	· 真空前和真空后循環 · 空心、多孔和織物負載，134°C · 廢棄物：121°C時的空心、多孔和紡織品 · Bowie & Dick 蒸汽在 134°C 下的滲透測試
介質處理循環	· 等溫處理：用于制備瓊脂和其他生物培養基，溫度范圍為60°C至95°C，可以溫和地加熱和冷卻瓊脂 · 保持溫度：在循環結束時具有可編程保持溫度的特殊程序，以防止介質冷卻
特殊定制周期	· Tuttnauer能夠根據要求提供專門定制的自行車。這些可能包括材料應力測試，老化測試，清漆測試等。 · 延長滅菌時間：特殊程序，滅菌時間延長至999分鐘 · 多循環（材料應力測試）：在相同負載下自動運行多個循環的

標準：

Tuttnauer質量體系已通過ASME認證。所有經過 ASME 認證的高壓滅菌器均由獨立的授權 ASME 檢驗員進行檢查。

DIN 58951-2：2003 實驗室用蒸汽滅菌器

指令和指南：

PED 97/23/EC壓力設備指令

2002/95/EC RoHS 指令

2006/95/EC 電氣設備

2004/108/EC 電磁兼容性

2006/42/EC 機械指令

2002/96/EC 報廢電子電氣設備指令

ANSI / AAMI – ST55： 2010 臺式蒸汽滅菌器

EN 13060：2004+A2：2010 小型蒸汽滅菌器

安全和電磁兼容標準：

EN 61010-1：2010實驗室使用的安全要求

EN 61010-2-40：2005滅菌器的安全要求

EN 61326-1：2006 EMC電氣設備要求

EN 17665-1：2006 保健品滅菌–濕熱

壓力容器和蒸汽發生器施工標準：

ASME 規范，第 VIII 節，第 1 部分，壓力容器

ASME 規范，第一部分，用于鍋爐

質量體系合規性：

ISO 9001：2008（質量體系）

EN ISO 13485：2012質量管理體系

加拿大MDR （CMDR） SOR/98-282 （2011）

符合 FDA QSR 21 CFR 第 820 部分和第 11 部分

4.1 2840EL-D和3870EL-D、5075EL-D

產品描述：

Ø 先進的控制系統

利用 Tuttnauer 最先進的控制系統和多色顯示屏

Ø 安全

自動壓力鎖定系統。當腔室過壓時，門不會打開

Ø 可選內部打印

記錄日期、時間、溫度和壓力

Ø 直觀的多色顯示屏

多色顯示屏便于閱讀，可快速訪問重要信息。顏色用于指示周期的階段

Ø 高品質不銹鋼

316L級不銹鋼腔室和門，帶電拋光表面

Ø 多種負載類型

2840EL-D 高壓滅菌器配有 8 個工廠設置循環程序，可滿足大多數實驗室和研究中心的加工需求

數據和軟件：

u 輕松訪問其循環數據。通過 USB、以太網或打印機。

u 通過可選打印機打印循環數據的硬拷貝

u 在高壓滅菌器上存儲 200 個循環，以便重新打印或下載到 PC 上

u 通過 USB 輕松將循環數據傳輸?shù)?PC

u 連接到本地網絡，以便與 RPCR 軟件配合使用，對多達 8 個高壓滅菌器進行遠程監控

u 使用可選的 RPCR 軟件生成包含圖形和表格的 PDF 報告

u 多級密碼保護

技術規格：

型號	2840EL-D	3870EL-D	5075EL-D
外形尺寸（寬 x 高 x 深）	530 mm x 440 mm x 630 mm	720 mm x 540 mm x 940 mm	860 mm x 740 mm x 1120 mm
腔室尺寸 Ø x D	280 mm x 400 mm	380 mm x 690 mm	500 mm x 750 mm
腔室容積	28 L	85 L	160 L
滅菌溫度范圍	105°C 至 138°C	105°C 至 138°C	105°C 至 138°C
電壓和頻率	1 相，208V， 230V，50-60赫茲	3 相，208V， 230V， 400V，50-60赫茲	3 相，208V， 230V， 400V，50-60赫茲

4.2 EL - D Line

產品描述：

Ø 28 至 160 L腔室容積

Ø 具有各種冷卻選項的液體滅菌

Ø 移液器和玻璃滅菌

Ø 器械滅菌（包裝或拆開）

Ø 生物危害和廢物滅菌

Ø 瓊脂制備

特征

Ø 軟件控制

Ø PID（比例積分壓差）壓力控制

Ø 將最近 200 個周期存儲在內置內存中

Ø 兩個獨立的柔性 PT100 溫度傳感器，可防止液體過沸和瓶子爆炸

Ø 最多可連接 6 個溫度傳感器和 4 個壓力傳感器

Ø 30 個用于訪問級別控制的識別碼和密碼

Ø 控制器和軟件符合 21 CFR 第 11 部分標準

創新的多色顯示屏

Ø 多色顯示屏，更易于閱讀

Ø 顏色用于指示周期的階段

Ø 操作簡單

Ø 快速訪問重要信息

Ø 26 語言

Ø 歷史周期數據的內置視圖

液體負載

液體負載快速冷卻應用

滅菌液體需要更長的加熱和冷卻時間來完成循環，特別是對于敏感的液體負載。

當時間緊迫時，Tuttnauer的實驗室高壓滅菌器可提供先進的可選快速冷卻功能，可防止可能導致液體沸騰的腔室壓力突然下降。

快速液體冷卻

滅菌完成后，壓縮空氣通過微生物過濾器進入高壓滅菌室，以防止壓力下降，同時防止負載變形，裂縫或溢出。然后，冷水通過冷卻管循環，冷卻管迅速將腔室溫度和液體負載的溫度降低到安全溫度。

Tuttnauer的快速液體冷卻技術可將循環時間縮短多達75%，并最大限度地減少高溫下的負載暴露。

超快速液體冷卻

除了快速冷卻外，還可以使用可選的風扇來進一步循環腔室中的壓縮空氣。

這加快了冷卻階段的熱交換速度，以便在壓力下安全地實現液體負載的超快速冷卻。

Tuttnauer的加速快速液體冷卻技術可將循環時間縮短多達90%，并最大限度地減少高溫下的負載暴露。

F0 – 保護您的液體介質，節省時間，節省能源

液體滅菌的另一個挑戰是需要防止液體介質長時間暴露在高溫下，這可能會損害液體介質的質量。先進的 F0 ooptional 功能有助于最大限度地減少液體在滅菌過程中暴露于高溫下的時間，從而保護液體介質，節省實驗室時間并降低能耗。

等溫加工

用于瓊脂制備

可選的等溫循環通常用于制備瓊脂和其他生物培養基。Tuttnauer提供靈活的等溫循環，溫度范圍為60°C至95°C，可以溫和地加熱和冷卻瓊脂。

技術數據：

型號	腔室尺寸ØxD （mm）	腔室容積（L）	外部尺寸 寬 x 高 x 深 （mm）
2840 EL	約280 x 400	28	約530 x 440 x 630 含泡沫塑料支架
3850 EL	約380 x 500含泡沫塑料支架	65	720 x 540 x 765 含泡沫塑料支架
3870 EL	約380 x 690	85	約720 x 540 x 940 含泡沫塑料支架
5075 EL	約500 x 750	160	約860 x 740 x 1120含泡沫塑料支架

錐形瓶（ML）裝載能力

型號	250	500	1000	2000	3000	5000
2840	約1 x 9	約1 x 4	1	0	0	0
3850	約1 x 17	約1 x 11	約1 x 6	約1 x 3	0	0
3870	約1 x 23	約1 x 17	約1 x 10	約1 x 5	0	0
5075	1 x 50 - 1 x 18	1 x 18 - 1 x 18	約1 x 15	約1 x 7	約1 x 4	約1 x 3

肖特杜蘭燒瓶（毫L）裝載能力

型號	250	500	1000	2000	3000	5000
2840	約1 x 12	約1 x 9	約1 x 5	0	-	0
3850	約1 x 27	約1 x 16	約1 x 11	約1 x 6	-	0
3870	約1 x 36	約1 x 23	約1 x 18	約1 x 9	-	0
5075	1 x 55 - 1 x 39	1 x 32 - 1 x 27	約1 x 20	1 x 10	-	約1 x 5

ELC-G 型號

帶有內置蒸汽發生器的臺式實驗室高壓滅菌器提供快速高效的加熱和完全干燥。腔室尺寸從28L到160L。

型號	腔室尺寸ØxD （mm）	腔室容積（L）	外部尺寸 寬 x 高 x 深 （mm）
2840 ELC-G	約280 x 400	28	530 x 440 x 760 含泡沫塑料支架
3850 ELC-G	約380 x 500含泡沫塑料支架	65	約730 x 1366 x 1190 含泡沫塑料支架
3870 ELC-G	約380 x 690	85	約730 x 1366 x 1190 含泡沫塑料支架

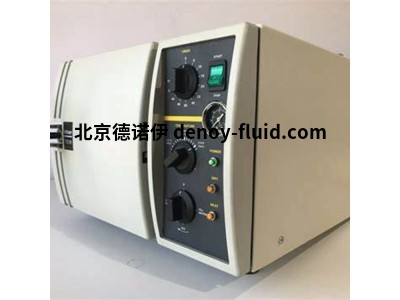

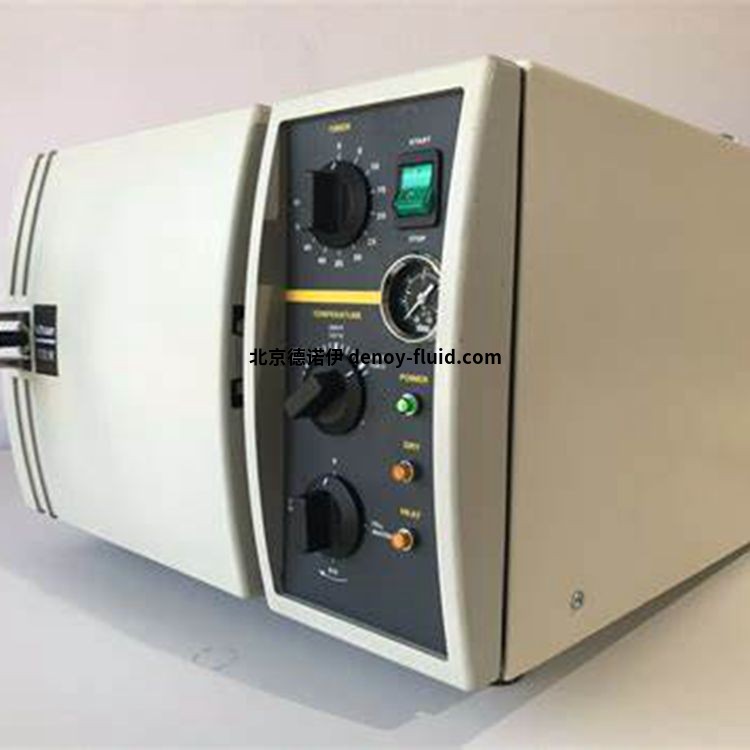

4.3 ML半自動臺式滅菌器

產品描述：

Tuttnauer的ML實驗室系列半自動，機電控制，立式蒸汽滅菌器提供安全，經濟和有效的滅菌。

半自動實驗室高壓滅菌器系列是一款經濟實惠的滅菌器，適用于不想在質量、安全性和可靠性方面妥協并需要以低靈敏度對負載進行滅菌的實驗室。ML 半自動系列可用作帶 23 或 85 L腔室的臺式高壓滅菌器。過程控制由壓力開關預先制好。半自動控制系統包括一個定時器，可設置為1至99分鐘。ML 型號具有半自動控制面板。

滅菌應用

ü 營養培養基和緩沖溶液等液體

ü 固體物品，如移液器、管子和過濾器

ü 玻璃器皿和塑料制品

質量特點

u 腔室由持久的316Ti級不銹鋼制成，具有優異的耐腐蝕性

u 高壓滅菌器設計用于易于維修，允許對所有組件進行維護訪問

u 排水保護：排氣管與冷自來水混合，在到達排水管之前冷卻排氣溫度。

滅菌器指令和標準合規性

u Tuttnauer的高品質實驗室高壓滅菌器符合最嚴格的國際指令和標準。

u 壓力設備：PED 97/23 EEC， EN 10028-7， ASME 代碼 Sec VIII

u 安全：IEC/UL/EN61010-1， IEC 61010-2-040， EN 61326

u 滅菌：DIN 58951 系列，ISO 17665-1：2006

u 質量體系：ISO 9001：2000， ISO 13485：2003

技術參數：

型號	腔室尺寸ØxD （mm）	腔室容積（L）	外部尺寸 寬 x 高 x 深 （mm）
2540 ML	250 x 400	23	510 x 365 x 545
3870 ML	380 x 690	85	660 x 525 x 875

安全特性

高壓滅菌器蓋設計具有許多獨立的機械和數字安全功能。

ü 安全裝置可防止操作員在腔室加壓時打開門

ü 如果門打開或未正確鎖定，則無法啟動循環

ü 在腔室壓力達到室內壓力之前，門無法解鎖

ü 安全閥：腔室配有安全閥 - 如果壓力超過允許的極限，安全閥將排出

錐形瓶 （ML） 裝載能力

肖特杜蘭燒瓶（毫L）裝載能力

五、臥式高壓滅菌器

標準高壓滅菌器特點

Ø 7"觸摸屏兩側

Ø 自動鉸鏈門

Ø 18kW內置蒸汽發生器

Ø 內置真空泵

Ø 316L腔室

Ø 盤繞護套

Ø 快速冷卻系統

Ø 304 不銹鋼外殼

Ø 2 個靈活的溫度探頭

Ø 內置打印機

Ø 內置車輪

Ø 底板擱板

每個型號都有許多額外的可選功能，例如快速冷卻，高效干燥，生物危害和廢物滅菌，F(xiàn)o控制，專門的定制循環程序等。

5.1 TLC實驗室高壓滅菌器

產品描述：

Ø 腔室容積為160L

Ø 具有各種冷卻選項的液體滅菌

Ø 吸頭和玻璃滅菌

Ø 器械滅菌（包裝或拆開）

Ø 生物危害和廢物滅菌

Ø 瓊脂制備

技術規格：

型號	門	腔室容積	腔室尺寸	外部尺寸
5075TLC-PVG-1A 5075TLC-PVG-2A	1 門 2 門	160 L	約500 x 810	837 x 2027 x 1155 含泡沫塑料支架 837 x 2027 x 1010 含泡沫塑料支架

TLC 電氣規格（適用于所有型號）：

電壓（V）	380（三相）/ 230（三相）/ 230（單相）
功率	18 千瓦
頻率	50-60赫茲

肖特杜蘭燒瓶裝載能力
標準底座托盤/可選2個托盤

型號	250	500	1000	2000	5000
5075TLC Standard	49	36	23	15	8
5075TLC 2 Trays	105	64	21	10	4

錐形瓶裝載能力
標準底座托盤 /可選 2 個托盤

型號	250	500	1000	2000	5000
5075TLC Standard	36	21	14	8	3
5075TLC 2 Trays	67	40	11	8	3

安全

人員、高壓滅菌器和負載安全是任何Tuttnauer高壓滅菌器的設計、建造和操作的重中之重。Tuttnauer致力于最高的行業安全標準和指令，以確保不僅對操作高壓滅菌器的員工，而且對實驗室和滅菌負載的安全。

ü 安全裝置可防止操作員在腔室加壓時打開門

ü 當門打開時，蒸汽不會進入腔室

ü 如果門打開或未正確鎖定，則無法啟動循環

ü 在液體溫度達到預定的終端溫度之前，門無法解鎖

ü 兩個獨立的柔性 PT100 溫度傳感器，可防止液體過沸和瓶子爆炸

5.2 44 & 55 緊湊型高壓滅菌器

產品描述：

Tuttnauer 高壓滅菌器的使用壽命更長，性能始終如一，并符合最嚴格的國際標準。高壓滅菌室由持久的316L級不銹鋼制成，具有優異的耐腐蝕性。腔室完全密封，熱分布均勻。發電機和管道由不銹鋼制成。氣動閥采用氣壓操作，大大減少了維護。我們努力保持我們的高壓滅菌器處于最先進的狀態。

Ø 120 至 310 L腔室容積

Ø 單門或雙門

Ø 符合 ASME 和 PED 標準

Ø 316L不銹鋼腔室

Ø 用于實驗室應用

高壓滅菌器以飽和蒸汽作為滅菌劑運行，溫度范圍為105°C（221°F）至138°C（280°F），工作壓力符合AMSE和PED要求。每個高壓滅菌器型號都有單門或雙門可供選擇。

44/55 系列提供兩種門選項：

v 全自動立式推拉門

v 手動鉸鏈門

安全：

高壓滅菌器門設計有許多獨立的機械和數字安全功能。這保證了如果出現問題，將防止高壓滅菌器故障。

ü 安全裝置可防止操作員在腔室加壓時打開門

ü 當門打開時，蒸汽不允許進入腔室

ü 如果門打開或未正確鎖定，則無法啟動循環

ü 在腔室壓力達到室內壓力之前，門無法解鎖

ü 推拉門安全 - 如果檢測到障礙物，推拉門進度將自動停止

ü 雙門安全 – 聯鎖可防止兩扇門

一般安全特性

雙重獨立監控：數字和機械監控相結合，提供交叉參考，并保證準確的結果。操作員有兩個獨立的方法來監控溫度和壓力。

安全閥：腔室和夾套都配有安全閥 - 如果壓力超過允許的極限，安全閥將排出

內置蒸汽發生器安全：水位監測系統保持恒定的水位，并確保加熱器的安全運行

緊急關閉：易于接近的緊急開關，可立即關閉循環

技術參數：

44 和 55 緊湊型系列

5.3 66 中檔高壓滅菌器

產品描述：

高壓滅菌器以飽和蒸汽作為滅菌劑運行，溫度范圍為105°C（221°F）至138°C（280°F），工作壓力符合AMSE和PED要求。每個高壓滅菌器型號都有單門或雙門可供選擇。66 高壓滅菌器系列旨在涵蓋動物護理和實驗室的大量應用領域。高壓滅菌器系列的腔室容積范圍為340至760L。

66 系列提供兩種門選件：

v 全自動立式推拉門

v 帶自動鎖定功能的鉸鏈門

安全：

高壓滅菌器門設計有許多獨立的機械和數字安全功能。這保證了如果出現問題，將防止高壓滅菌器故障。

ü 安全裝置可防止操作員在腔室加壓時打開門

ü 當門打開時，蒸汽不允許進入腔室

ü 如果門打開或未正確鎖定，則無法啟動循環

ü 在腔室壓力達到室內壓力之前，門無法解鎖

ü 推拉門安全 - 如果檢測到障礙物，推拉門進度將自動停止

ü 雙門安全 – 聯鎖可防止兩扇門

一般安全特性

雙重獨立監控：數字和機械監控相結合，提供交叉參考，并保證準確的結果。操作員有兩個獨立的方法來監控溫度和壓力。

安全閥：腔室和夾套都配有安全閥 - 如果壓力超過允許的極限，安全閥將排出

內置蒸汽發生器安全：水位監測系統保持恒定的水位，并確保加熱器的安全運行

緊急關閉：易于接近的緊急開關，可立即關閉循環

技術參數：

66 中檔系列

5.4 69大容量系列高壓滅菌器

產品描述：

Tuttnauer大型實驗室高壓滅菌器，腔室容積從510L到1010L。

Ø 510 至 1010 L腔室容積

Ø 單門或雙門

Ø 符合 ASME 和 PED 標準

Ø 316L不銹鋼腔室

Ø 用于實驗室應用

69 系列提供以下門選件：

v 自動鉸鏈門

v 水平推拉門

安全：

高壓滅菌器門設計有許多獨立的機械和數字安全功能。這保證了如果出現問題，將防止高壓滅菌器故障。

ü 安全裝置可防止操作員在腔室加壓時打開門

ü 當門打開時，蒸汽不允許進入腔室

ü 如果門打開或未正確鎖定，則無法啟動循環

ü 在腔室壓力達到室內壓力之前，門無法解鎖

ü 推拉門安全 - 如果檢測到障礙物，推拉門進度將自動停止

ü 雙門安全 – 聯鎖可防止兩扇門

一般安全特性：

雙重獨立監控：數字和機械監控相結合，提供交叉參考，并保證準確的結果。操作員有兩個獨立的方法來監控溫度和壓力。

安全閥：腔室和夾套都配有安全閥 - 如果壓力超過允許的極限，安全閥將排出

內置蒸汽發生器安全：水位監測系統保持恒定的水位，并確保加熱器的安全運行

緊急關閉：易于接近的緊急開關，可立即關閉循環

技術參數：

69大容量系列

5.5 散裝蒸汽實驗室高壓滅菌器

產品描述：

高壓滅菌器以飽和蒸汽作為滅菌劑運行，溫度范圍為105°C（221°F）至138°C（280°F），工作壓力符合AMSE和PED要求。每個高壓滅菌器型號都有單門或雙門可供選擇。

Ø Tuttnauer大型實驗室高壓滅菌器，腔室容積從1500L到8840L。

Ø 散裝實驗室高壓滅菌器系列配有全自動水平推拉門。

Ø 實驗室高壓滅菌器提供 10 個預設循環程序和 20 個可定制循環程序，溫度范圍為 105°C - 138°C。

等溫循環是可選的。標準程序設置為：

Ø 液體滅菌

Ø 未包裝的儀器和玻璃器皿

Ø 包裝好的樂器、包裝和器皿

安全：

高壓滅菌器門設計有許多獨立的機械和數字安全功能。這保證了如果出現問題，將防止高壓滅菌器故障。

ü 安全裝置可防止操作員在腔室加壓時打開門

ü 當門打開時，蒸汽不允許進入腔室

ü 如果門打開或未正確鎖定，則無法啟動循環

ü 在腔室壓力達到室內壓力之前，門無法解鎖

ü 推拉門安全 - 如果檢測到障礙物，推拉門進度將自動停止

ü 雙門安全 – 聯鎖可防止兩扇門

一般安全特性：

雙重獨立監控：數字和機械監控相結合，提供交叉參考，并保證準確的結果。操作員有兩個獨立的方法來監控溫度和壓力。

安全閥：腔室和夾套都配有安全閥 - 如果壓力超過允許的極限，安全閥將排出

內置蒸汽發生器安全：水位監測系統保持恒定的水位，并確保加熱器的安全運行

緊急關閉：易于接近的緊急開關，可立即關閉循環

技術圖表

Tuttnauer提供各種地板或坑式高壓滅菌器，按照高標準建造，以滿足您的需求。



六、生物危害高壓滅菌器

BSL 生物危害高壓滅菌器旨在滿足 BSL3 和 BSL4 設施嚴格的生物安全級別要求。其中包括不同風險等級區域之間的密封屏障，以及對所有廢水和氣體的有效滅菌和處置。

標準特性

Ø 7" 多色觸摸屏面板

Ø 帶Bacsoft控制器的兩門高壓滅菌器第二扇門上的鍵盤控制面板

Ø 將最近 200 個周期存儲在內置內存 （Bacsoft） 中

Ø 多個訪問級別和用戶密碼，以控制高壓滅菌器的訪問/操作

Ø 診斷輸入/輸出測試（使技術人員能夠單獨檢查每個系統組件）

Ø 滅菌溫度范圍 105°C 至 138°C

Ø PID（比例積分壓差）壓力控制

過濾器更換通知

可選功能

Ø 10" 多色觸摸屏

Ø 多達 8 個不同的條形碼閱讀器

Ø 獨立記錄，用于交叉檢查循環測量

Ø 消毒/等溫溫度范圍為 70°C 至 95°C

Ø F0軟件控制

Ø 21 CFR 第 11 部分

液體負載

Tuttnauer的實驗室滅菌器設計用于處理敏感液體負載。高壓滅菌器確保在滅菌開始時達到正確的滅菌溫度，并且只有當放置在介質內部的溫度探頭達到預設的閾值溫度時才啟動滅菌。Tuttnauer提供先進的選項，可最大限度地減少液體暴露在高溫下的時間，從而防止過度烹飪，而不會影響滅菌結果。

快速冷卻

在打開腔室門之前，應仔細控制加速腔室冷卻，防止腔室壓力和溫度突然下降，從而導致液體沸騰。Tuttnauer的加速冷卻技術減少了每天的循環次數，并通過最大限度地減少高溫暴露來保護負載。快速冷卻通?？蓪⒗鋮s時間縮短多達 75%。

改善空氣去除

由于在通過高效真空泵滅菌之前除去空氣，因此實現了包裹，多孔和空心負載的有效蒸汽預過濾。真空后干燥階段可確保多孔負載和空心儀器的完全干燥，并保證即使是最困難的負載也可以輕松達到無菌保證水平。

先進的滅菌周期

F0循環

"等效殺滅效應"F0值是在滅菌循環的加熱階段計算的，從而減少了總介質暴露時間。當熱壓罐內最慢的熱負荷溫度傳感器達到預定的設定溫度時，滅菌暴露時間就開始了。

流式蒸汽循環 （105°C）

流媒體循環最常用于在培養皿中融化瓊脂。這是一個設定在105°C的低溫衛生循環。 允許蒸汽進入腔室，并打開快速排氣閥，以允許蒸汽流過裝置的內容物。

消毒/等溫循環（70-95°C）

靈活的低溫循環可實現消毒（"低"溫度等溫）。溫度范圍設置在70°C - 95°C范圍內靈活。

裝載設備：

Tuttnauer裝載設備協助裝載和卸載過程。該設備由優質，耐用的不銹鋼制成。我們提供三種選擇：

拉出式托盤：不銹鋼托盤配有導軌，便于裝卸。

裝載車和轉運車廂：裝載車從轉運車滾到腔室軌道上，便于搬運重物。托架配有旋轉輪，可在有限的空間內最大限度地提高機動性。車輪斷裂可防止滑塊滾動，并且裝載車配有鎖，可防止其滑動。

自動裝載機：專為裝載/卸載而設計。裝載機的控制與高壓滅菌器的控制集成在一起。

真空前空氣滅菌

所有在滅菌前離開腔室的空氣都被視為具有高度傳染性，并通過嚴格的生物凈化系統，使空氣無菌。

熱滅菌

真空前空氣離開腔室并與高溫蒸汽接觸，然后通過高溫?zé)峤粨Q器，這大大增加了施加在空氣中的熱量，使空氣無菌和安全。然后，滅菌空氣被冷卻，任何冷凝水被排放到排水管中。

過濾滅菌

雙過濾器選項

對于BSL 4設施，建議使用雙過濾系統。來自腔室的空氣通過雙重過濾系統，確保空氣在排放前被凈化。雙過濾系統使用兩個按順序安裝的雙夾套 0.2 μm 過濾器，以增加安全性。過濾器在滅菌過程中進行滅菌。

單過濾器選項

通過0.2μm生物過濾器對預真空空氣進行滅菌。為了保持適當和有效的過濾，過濾器在每個滅菌周期中就地滅菌。

BSL 注意事項

Tuttnauer 系列 BSL 高壓滅菌器旨在滿足 BSL3 和 BSL4 設施嚴格的生物安全等級要求。其中包括不同風險等級區域之間的密封屏障，以及對所有廢水和氣體的有效滅菌和處置。

特殊高壓滅菌器設計考慮：

ü 高壓滅菌器和管道組件

ü 生物密封（生物屏蔽）

ü 出水滅菌循環

ü 過濾器滅菌

ü 安全閥和膨脹容器

高壓滅菌器管道和組件

專為需要最高安全條件的蒸汽系統而設計。316L級不銹鋼用于腔室，管道和配件。內腔壁具有類似鏡子的拋光飾面（Ra <0.4μm），以形成光滑的表面。

腔室排水閥面積

腔室排水閥區域是腔室中最冷的地方。Tuttnauer BSL 高壓滅菌器通過將蒸汽直接施加到腔室排水閥區域來解決此問題。

熱井

熱井是一個不銹鋼水庫，其中給水在進入蒸汽發生器之前被加熱到80-90°C。熱井有助于去除不凝性氣體。

安全閥

安全閥安裝在腔室中。來自安全閥的蒸汽爆破被捕獲并冷凝到膨脹容器（可選）中，然后在排放之前進行去污排出。任何剩余的氣體都通過微生物衛生空氣過濾器（可選）進行處理。

隔膜閥

單獨的隔膜閥（可選）用于蒸汽到夾套和腔室，防止污染物進入閥門機構。

三卡箍配件

三卡箍接頭（可選）為無污染的蒸汽流提供均勻光滑且無縫隙的自調心接頭。它們最大限度地減少了外部污染物通過閥門和管道連接區域滲透的可能性。

獨立的護套和腔室連接

單獨的護套和腔室連接（可選）可防止污染物進入護套。使用此選項，護套與腔室完全分離。

生物密封

生物屏障是一種屏障，其目的是在不同限定的區域之間形成完整的密封，從而在區域之間提供最大的生物封閉。生物防護系統采用不銹鋼板和柔性氯丁橡膠壁密封的組合，可防止微生物在區域之間通過，從而滿足BSL3和BSL4生物安全水平。

護套框架– 夾套周圍有帶螺紋螺柱的全焊接金屬法蘭。使用提供的螺母將計數器板連接到法蘭上。任何用于電氣連接的必要配件都通過特殊密封的導管通過生物防護罩的這一部分。

墻框– 墻框內置于建筑物的混凝土墻中。連續氯丁橡膠密封用于將滅菌器完全密封在壁的孔中。

產品描述：

l 生物屏蔽屏障在不同的合格區域之間密封

l 熱滅菌處理對所有流出物和廢水進行滅菌

l 雙或單過濾系統確?？諝庠谂欧徘皟艋?/p>

l 高壓滅菌室、管道和配件由 316L 不銹鋼制成

l 聯鎖裝置可防止受污染材料通過

l 雙門直通高壓滅菌器

技術參數：

BSL 系列

提供以下門選件：

· 全自動立式推拉門

· 手動門

七、實驗室清洗機

7.1 Tiva 8 LAB Washer

產品概述：

Tiva 8 清洗消毒器為各種實驗室設備的清洗、消毒和干燥提供了靈活的交鑰匙解決方案，以實現完整的凈化生命周期。 TIVA 8 洗衣機最多可裝載 4 個洗滌層，并配有各種洗滌推車和配件。

特點：

l 165L

l 8 DIN 籃筐容量

l 最大限度地減少占地面積

負載類型多樣

可用于 DIN 籃子、容器、微創設備、麻醉套件、瓶子和鞋子的手推車

清洗室由高品質 AISI 316L 制成

165L腔室，非常適合私人診所

手動玻璃門

鉸鏈?zhǔn)绞謩?dòng)門

高級觸摸控制

帶彩色圖形顯示的觸摸屏，共有40個程序：預設和可編程程序

高級功能

風干預過濾器+HEPA H14過濾器。3 個加熱元件。內置蒸汽冷凝器。集成軟水器（可選）。

帶流量計的計量泵

用于酸性和堿性洗滌劑（可選 2 個附加泵）

技術參數：

 Tuttnauer高壓滅菌器產品推薦
