德國Poynting高壓電源KL-15 / SV-30用于粒子加速（調制器、磁鐵等

Poynting高壓電源

電容為高壓電源和客戶專用高壓電源充電

不同功率類別的高壓電源（HVPS）

每種高壓和高電流應用對電源都有其獨特的需求。無論您的需求如何，我們都能基于模塊化功率等級系統，實現功率從16千瓦到75千瓦的緊湊型直流電源，功率可達數百千瓦。

通過我們的開關電源（SMPS）標準版本和客戶定制改裝，我們提供以下特性：

輸出電壓最高可達200 kV

受控輸出功率

受控輸出電流

受控輸出電壓

優化設計，同時也涉及重量和尺寸

集成到設備柜中，包括保護裝置和安全系統或全脈沖發生器

控制精度提升（根據時間行為，最高可達10-5)

電位自由輸出（簡單極性變化，串聯連接）

高效

我們的高性能電源SV系列和KL系列既有工業版，也有實驗室版，同時也是OEM組件。它們在作為高壓電流源或高壓電源方面都有優化。



例如，電容充電電源通常設計為強電流源，電流會立即被切斷，超過設定的充電電壓值。精度主要取決于實際充電電壓的斜率和控制系統的響應時間。

Poynting GmbH的電容充電器在標準設計下可實現高達100 Hz的重復率，且復現精度低于0.1%?？砂匆筇峁┳罡呖蛇_數千赫茲的更高重復率。

在充電電壓的低斜率下，精度可高于0.01%。



我們的高壓電源（HVPS）在脈沖或連續波（CW）作中的典型應用領域：

電子管的供應如速調管、磁控管等。

粒子加速（調制器、磁鐵等）

粒子源如離子、電子和中子源

靜電除塵器（ESP）

高性能激光器

氣體放電

電磁形成與水下沖擊波產生

組件測試

等等。

1.1、德國Poynting 功率類別：100千瓦（及以上）

通用編號



SV-'ppp'-'vvv'



“PPP”：最大輸出功率

“VVV”：最大輸出電壓



德國Poynting該功率類別的高壓輸出通常針對客戶應用進行調整。

示例 SV-300-7k5（300千瓦，7.5千伏），配備四個功率模塊，每個75千瓦

系統的整體功率基于所需數量的75kW功率模塊MOD-75的組合。這些部分主要包括逆變電路和高壓部分，后者由帶油冷變壓器和整流器的儲罐組成。這些電源模塊并聯運行，將由中央控制、監控和供電。所有組件安裝在RITTAL-TS8-EMC型機柜系統中，配備兩個或更多機柜，每個機柜尺寸為800mm x 800mm x 2000mm（寬×深度×高）。

效率（負載電容器部分放電時）：95%

電壓設置范圍：1-100%

當前設置范圍：5-100%

功率范圍：5-100%

集合值的分辨率：10-4

實際電壓的可重復性：可能低于10-4

實際電壓穩定：可能低于10-4

冷卻：水/吹風機

人員安全：車門開關、冗余控制的關閉系統

HVPS電源模塊MOD-75

最大輸出功率：75千瓦

冷卻：水/吹風機

尺寸：19英寸，12胡，（寬×直×高）482.6毫米 x 533.4毫米 x 680毫米（包括手柄和連接器，均在前面板）

重量：約100公斤

1.2、德國Poynting高壓電源

電容充電器和功率類別為60千瓦的直流高壓電源

功率類別 60千瓦

KL-30 / SV-60

KL-30 代表一種為電容充電應用優化的高壓電源（HVPS）。

平均充電速率：0-100%充電時30 kJ/s

峰值輸出功率：充電或恒壓運行

時60千瓦

輸出電壓：6 kV、12 kV、20 kV、30 kV、40 kV 或 50 kV

，單極接地，或如需要可自由電位25 kV

效率：直流運行時>90%，重復完全放電時>80%

準確性：重現性，優于10-4，穩定性

可能高于10-4，更好。

作：隔離的并行SUB-D接口，

按需使用PROFINET或CAN-Bus，

可選本地作面板

LCD以顯示設定值和實際值

主從接口，用于并行連接多個設備

主電源：3臺400 VAC +/-10%，氮，PE

冷卻：水、空氣通風

尺寸：19英寸模塊，9胡，深度630毫米

體重：約100公斤

SV-60 代表我們客戶專用的高壓直流電源，最大輸出功率為 60 千瓦。這些設備基于我們KL-30系列的同一平臺，并通過應用優化的輸出電路進行了擴展。



1.3、德國Poynting高壓電源

電容充電器和功率類別為30千瓦的直流高壓電源

功率類別 30千瓦

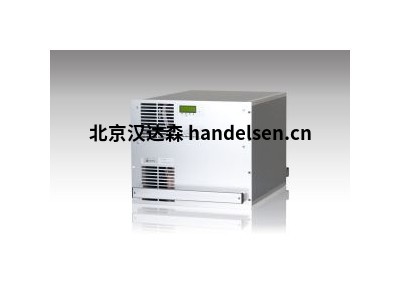

KL-15 / SV-30

KL-15 代表一種為電容充電應用優化的高壓電源（HVPS）。

平均充電速率：0-100%充電時15 kJ/s

峰值輸出功率：充電或恒壓運行

時30千瓦

輸出電壓：6 kV、12 kV、20 kV、30 kV、40 kV 或 50 kV

，單極接地，或如需要可自由電位25 kV

效率：直流運行時>90%，重復完全放電時>80%

準確性：可重復性 10-4 可能

穩定性 更好 10-4 可能 更好 10-4

作：隔離的并行SUB-D接口，

按需使用PROFINET或CAN-Bus，

可選本地作面板

LCD用于設置和實際值

，主從接口用于并聯連接多個設備

主電源：3臺400 VAC +/-10%，氮，PE

冷卻：水、空氣通風

尺寸：19英寸模塊，9胡，深度630毫米

體重：約100公斤

SV-30 代表我們客戶專用的高壓直流電源，最大輸出功率為 30 千瓦。這些設備基于我們KL-15系列的同一平臺，并通過應用優化的輸出電路進行了擴展。



1.4、德國Poynting高壓電源

電容充電器和功率類別為16千瓦的直流高壓電源

功率類別 16千瓦

KL-08 / SV-16

KL-08 代表一種為電容充電應用優化的高壓電源（HVPS）。

平均充電速率：0-100%充電時8 kJ/s

峰值輸出功率：充電或恒壓運行時16千瓦

輸出電壓：6 kV、12 kV、20 kV、30 kV、40 kV 或 50 kV

，單極接地，或如需要可自由電位25 kV



準確性：可重復性 10-4 可能

穩定性 更好 10-4 可能 更好 10-4

作：隔離的并行SUB-D接口，

按需使用PROFINET或CAN-Bus，

可選本地作面板

LCD用于設置和實際值

，主從接口用于并聯連接多個設備

冷卻：

僅提供風冷版本，最高可達6 kJ/s（12千瓦）

尺寸：19英寸模塊，5 HU胡，深度600毫米（不含鋼纜）

體重：約50公斤
