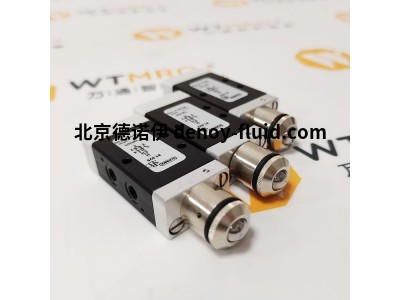

Kuhnke UF3-110VAC1 電磁閥：精密流體控制的德國工程

在工業自動化、過程控制乃至醫療設備的精密流體系統中，電磁閥扮演著核心角色，猶如控制液體或氣體流動的“智能開關”。德國Kuhnke公司憑借其深厚的技術積累和工程品質，在全球電磁閥領域享有盛譽。其UF3系列電磁閥，特別是型號UF3-110VAC1，以出色的可靠性、精確的控制能力和廣泛的適用性，成為眾多苛刻應用場景的。本文將深入剖析這款電磁閥的技術特性、工作原理、應用優勢及選型考量。

一、 產品定位與核心特性

Kuhnke UF3-110VAC1 是一款先導式、兩位三通（3/2 通） 通用型電磁閥。其核心設計目標是在中等流量需求下，提供快速響應、低功耗、長壽命且免維護的流體控制解決方案。

·         電壓規格 (110VAC1): 明確指示其線圈工作電壓為 110伏特交流電 (VAC)，頻率通常兼容 50/60 Hz (需具體確認規格書)。這使其非常適合在北美、日本等使用110VAC標準的地區，或由特定控制變壓器/電源供電的設備中使用。

·         先導式結構： 區別于直動式電磁閥，UF3-110VAC1 利用電磁力先控制一個小流路（先導閥），再利用流體自身的壓力差來推動主閥芯動作。這種設計實現了 “小功率控制大流量” 的優勢：

o    低功耗： 線圈功率顯著降低，節能且線圈發熱小，溫升低。

o    高流量能力： 在緊湊的體積下，能處理相對較大的流量（Cv值/Kv值較高）。

o    快速響應： 先導動作迅速，主閥芯在壓差作用下快速開閉。

·         兩位三通 (3/2 Way)： 提供三個端口（P-壓力源入口， A-工作出口， R-排氣口）和兩種工作狀態：

o    斷電狀態 (Normally Closed - NC): 當線圈未通電時，P口關閉，A口與R口連通（排氣）。

o    通電狀態： 當線圈通電時，P口與A口連通（供壓），R口關閉。

o    這種功能使其非常適合驅動單作用氣缸（彈簧復位型）、控制氣動夾爪的夾緊/松開、切換氣路、或作為其他復雜氣動回路的控制基礎元件。

·         通用型設計： 適用于壓縮空氣（經適當潤滑或無需潤滑）以及中性氣體（如N2）。閥體材料（通常為黃銅或特殊合金）和密封件（NBR丁腈橡膠是標準，可選Viton氟橡膠、EPDM三元乙丙等）提供了良好的介質兼容性和耐用性。

二、 深入解析：結構與工作原理

1.      核心組件：

o    閥體： 堅固的金屬（如黃銅）主體，包含流體通道和閥座。

o    主閥芯： 負責開啟和關閉主通道，實現P-A或A-R的通路切換。其運動受上下腔室壓力差控制。

o    先導閥： 小型電磁閥單元，通常包含一個小閥芯和電磁線圈。它控制著連接主閥芯上下腔室的先導氣路。

o    電磁線圈： 通電時產生磁場，吸引先導閥的銜鐵，改變先導氣路狀態。UF3-110VAC1 的線圈針對110VAC優化設計，通常具有過壓保護、符合相關電氣安全標準。

o    密封件： 關鍵部位（閥芯與閥座接觸面、各部件連接處）采用高品質彈性體密封圈（標準NBR），確保零泄漏和長壽命。

o    手動操作器 (可選)： 部分型號提供手動按鈕或旋鈕，用于在調試、維護或斷電時手動強制切換閥位狀態。

2.      工作流程 (以常閉型為例)：

o    初始狀態 (斷電 - NC)：

§ 先導閥線圈斷電，先導閥芯處于初始位置（例如，關閉先導氣源，使先導排氣口打開）。

§ 此時，主閥芯上腔室通過先導排氣口與R口（或大氣）連通，壓力低。

§ 主閥芯下腔室（連接P口）承受介質壓力。

§ 在上下腔室壓差（下腔壓力 > 上腔壓力）作用下，主閥芯被壓緊在閥座上，關閉P口。

§ 同時，主閥芯內部通道將A口與R口連通，工作口A排氣。

o    動作狀態 (通電 - 切換)：

§ 110VAC電壓施加到線圈上，產生電磁力。

§ 電磁力吸引先導閥的銜鐵，帶動先導閥芯動作（例如，打開先導氣源入口，關閉先導排氣口）。

§ 介質壓力（來自P口）通過先導閥進入主閥芯上腔室。

§ 此時，主閥芯上腔室壓力迅速升高至接近P口壓力。

§ 由于主閥芯上腔室的有效作用面積通常設計得比下腔室大，因此產生一個向下的凈作用力（上腔壓力 * 上面積 > 下腔壓力 * 下面積）。

§ 該凈作用力克服彈簧力（如果存在）和摩擦力，推動主閥芯向下移動，離開閥座。

§ P口與A口連通，介質流向工作口A。

§ 同時，主閥芯關閉了A口與R口之間的通道。

o    復位 (斷電 - 恢復NC)：

§ 線圈斷電，電磁力消失。

§ 先導閥芯在彈簧力作用下復位（關閉先導氣源，打開先導排氣口）。

§ 主閥芯上腔室的介質通過先導閥的排氣口迅速排向R口（或大氣），上腔壓力驟降。

§ 下腔室（P口）壓力再次占據主導，推動主閥芯向上復位，關閉P口，重新連通A口和R口。

三、 關鍵性能參數與技術優勢

UF3-110VAC1 的性能體現在其關鍵指標上：

·         優異的流量特性 (Cv/Kv值)： 在緊湊尺寸下提供相對較高的流量能力，滿足中小型執行器的供氣需求。

·         快速響應時間： 先導式結構賦予其毫秒級的開/關響應速度（通常在10-30ms量級），確保精確的動作時序控制。

·         超長使用壽命： Kuhnke 以品質著稱，UF3系列經過嚴格測試，其機械壽命（切換次數）可達數千萬次甚至上億次，密封壽命同樣長久，大大降低維護成本和停機時間。

·         低功耗： 110VAC線圈設計優化功耗，典型吸合功率和保持功率較低，節能且減少發熱。

·         寬泛的工作壓力范圍： 通常能在接近真空至中等壓力（例如0至10 bar）范圍內穩定工作，適應性廣。

·         高密封等級： 內部密封泄漏量極小，符合甚至超過相關工業標準。

·         堅固耐用： 金屬閥體、高品質線圈和精心設計的內部結構，使其能耐受工業環境的振動、沖擊和一定程度的污染。

·         寬溫適應性： 標準密封件（NBR）適用于常見的工業環境溫度范圍（如-10°C至+60°C），特殊密封材料（如FKM/EPDM）可擴展至更寬或更的溫度范圍。

·         低噪音： 優化的流道設計和先導結構有助于降低運行噪音。

四、 典型應用領域

憑借其可靠性和靈活性，UF3-110VAC1 廣泛應用于需要精確、可靠氣動控制的領域：

1.      工業自動化：

o    驅動單作用氣缸（夾緊、頂升、定位、分揀）。

o    控制氣動夾爪的開合。

o    氣動閥門的開關控制。

o    物料搬運系統中的制動、定位。

o    包裝機械（填充、封口、貼標）中的執行器控制。

o    紡織機械、印刷機械中的氣動動作元件。

2.      過程控制：

o    小型反應釜、罐體的進排氣控制。

o    采樣系統的氣流切換。

o    低壓氣體（如惰性氣體保護）的啟停控制。

3.      醫療與實驗室設備：

o    分析儀器（如色譜儀、生化分析儀）中的氣體流路切換與壓力控制（需確認材料生物兼容性和潔凈度要求）。

o    呼吸治療設備的氣路控制（需嚴格認證）。

o    實驗室自動化設備中的執行機構驅動。

4.      其他領域：

o    測試設備的氣動夾具和模擬負載。

o    門禁系統（氣動門鎖）。

o    自動售貨機、咖啡機等商用設備的氣動功能。

o    舞臺機械、特效裝置的控制。

五、 選型與使用注意事項

為確保 UF3-110VAC1 在應用中發揮佳性能，選型和使用時需仔細考慮：

1.      介質兼容性： 確認壓縮空氣的清潔度、干燥度和是否含油。如用于特殊氣體，必須嚴格核查閥體材料（黃銅、不銹鋼等）和密封材料（NBR, FKM, EPDM）與該氣體的兼容性。污染或不兼容的介質會嚴重?fù)p壞閥或?qū)е率А?/p>

2.      工作壓力范圍： 確認系統的小和大工作壓力必須在閥門規格范圍內。壓力過低可能導致先導閥無法正常工作；壓力過高可能損壞密封或閥體。

3.      流量需求 (Cv/Kv值)： 根據下游執行器（氣缸等）的耗氣量、所需動作速度以及管路壓降，計算所需的閥門Cv/Kv值，確保所選型號能滿足流量要求。

4.      電壓與電源： 務必匹配 110VAC 電壓。確認電源的穩定性（電壓波動應在±10%以內）和頻率（50Hz/60Hz）。建議使用穩壓電源，并確保良好接地。

5.      工作環境：

o    溫度： 環境溫度和介質溫度必須在閥門及密封件允許的范圍內。

o    濕度與防護： 如果環境潮濕、多塵或有噴濺風險，應選擇防護等級更高的線圈（如IP65）或加裝防護罩。標準線圈通常為IP54。

o    振動與沖擊： 在強振動環境中，需考慮額外的固定或減震措施。

6.      功能需求： 明確需要常閉型（NC）還是常開型（NO）。UF3-110VAC1 通常默認為常閉型（3/2 NC）。確認是否需要手動操作功能。

7.      接口尺寸與標準： 選擇與管路系統匹配的接口螺紋（如G1/8, G1/4, NPT1/8等）。

8.      安裝：

o    按照閥體上的箭頭指示連接管路（P, A, R）。

o    確保安裝位置穩固，避免因振動導致接頭松動或閥體損壞。

o    保持線圈豎直向上安裝是通用推薦，避免異物落入排氣口。

o    在閥前安裝過濾器（5μm或更細）和調壓閥是強烈推薦的，以保護閥門免受雜質和過高壓力沖擊。對于精密應用，可考慮加裝油霧器（若需潤滑）。

9.      維護： Kuhnke電磁閥以免維護著稱。主要維護工作在于保證氣源清潔干燥。在惡劣環境下長期使用后，如發現響應變慢或泄漏，可能需要專業拆解清洗（需謹慎操作并可能影響密封）或更換。線圈損壞通常直接更換。

六、 總結：可靠性與精密控制的代名詞

Kuhnke UF3-110VAC1 電磁閥詮釋了德國工程對“可靠、精確、高效”的不懈追求。其先導式兩位三通設計，結合110VAC線圈選項，為需要中等流量氣動控制的110VAC供電設備提供了一個極其堅固、長壽命且性能核心控制元件。無論是在高速運轉的自動化產線、要求嚴苛的實驗室環境，還是復雜的醫療設備中，UF3-110VAC1 都能憑借其穩定的切換性能、低功耗特性和超長的運行時間，成為工程師值得信賴的選擇。

選擇 UF3-110VAC1，不僅是在選擇一個閥門，更是選擇了一種對設備穩定運行和生產效率的長期保障。其背后所代表的 Kuhnke 品質標準，使其在激烈的工業元件市場中始終占據一席之地，持續為全球的精密流體控制系統提供動力。在規劃您的下一個氣動控制項目時，深入理解并合理應用這款優秀的電磁閥，無疑是邁向成功的關鍵一步。
