Elma xtra ST600H超聲波清洗機結構說明

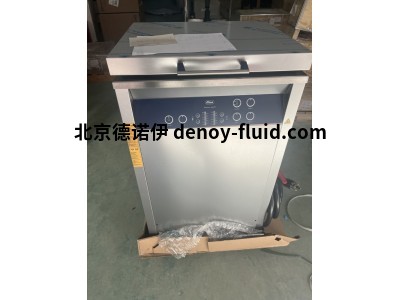

Elmasonic xtra ST超聲波立式設備設計用于生產，車間和服務。廣泛的功能使設備的使用變得簡單而有效。

所有功能和清潔參數，如時間和加熱預選，超聲波頻率，在前置控制面板上一目了然。

機組特征說明

A、放置在儲罐邊緣的不銹鋼蓋。（可選附件設備）

B、帶鉸鏈的隔聲罩（附件設備，不能翻新），帶有冷凝水收集裝置，噪音保護。

C、通風槽確保機組內部的充分通風。

D、控制所有單元功能的操作面板。

E、操作單元具有強大的電子設備，易于護理，易于交換。

F、不銹鋼球閥排出超聲波罐。

G、為了提高裝置的移動性（空位時移動裝置），2個滾輪裝有鎖止制動器。

超聲波儲罐說明

A、超聲波儲槽采用不銹鋼制造。傳感器被安裝在油箱底部的下面。罐底朝向排水溝傾斜。

B、加熱元件的保護桿。

C、懸掛元件4倍，以支撐吊籃處于清潔/滴落位置。

D、 發熱元件，發熱器。

E、空白插頭，連接第二個加熱盒（僅適用于型號ES xtra ST600H）。

F、用于灌裝液位監測的液位傳感器，在操作時必須浸沒。

G、填充液位標記表示建議的填充液位。

清洗籃說明（可選附件）

這類機組的專用清洗籃可以通過兩種方式連接在罐壁上的懸掛元件上。

清洗位置：清洗籃通過弓形鉤入儲罐前壁上的兩個懸掛元件（見圖4.9。 A).水箱地板不會被吊籃腳損壞。

漂移位置：清洗籃通過底部的4個吊籃放在罐中的4個懸掛元件上（見圖4.9.1。 A).船頭應該指向單位的前面。

Elma xtra ST600H

總體積V（l）56,3

推薦工作容積Va（l）45,0

外部尺寸B/T/H（mm）765 / 595 / 935

內部尺寸B2/T2/H2（mm）460 / 295 / 330

最大開口尺寸B3至T3（mm）500 / 330

帶蓋重量55,0

排水軟管ΔID（mm）10

總功耗（W）2400/3800

超聲波有效功率±10%（W）800 / 900

最大超聲波峰值功率*（W）3200 / 3600

制熱量（W）1400/2800

溫度（°C）30 - 80

保護類型 IP 23
