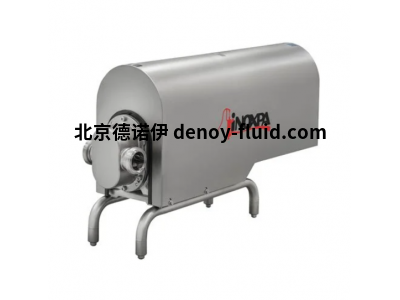

INOXPA正排量轉子泵TLS 3-50用于裝瓶應用

INOXPA正排量轉子泵TLS 3-50用于裝瓶應用

TLS 泵是根據衛生要求設計的正排量轉子泵。該泵具有一定的尺寸，效率 高且可靠。

這種緊耦合凸輪轉子泵非常適合在食品加工、乳制品和化妝品行業以及過濾和裝瓶應用中管理各種低粘度或高粘度流體。

由于采用了專門設計的轉子，可以泵送含有易碎固體的產品，如中介人，而不會損壞。

設計和特點

TLS 轉子泵是一種整體式泵，可適用于任何帶 B5 法蘭的齒輪電機。該泵基本上由一個熔模鑄造制造的不銹鋼泵殼和蓋子、

兩個帶有衛生設計附件的三葉轉子組成。此外，該泵還配有高度可調的衛生型不銹鋼支腿。

轉子泵配有 C/SiC/EPDM 外部單機械密封。密封件是平衡的，具有衛生設計。如果應用需要，可以使用其他密封材料。

帶 B5 法蘭的斜齒輪減速機符合 IEC 標準，三相感應電機 4 極 = 1500/1750 rpm，效率等級符合 EC 規定，IP 55 防護等級和 F 級絕緣。

材料

與產品接觸的部件 AISI 316L （1.4404）

其他不銹鋼部件 AISI 304L （1.4306）

支架和燈籠 GG-25

與產品接觸的墊圈 EPDM 符合 FDA

機械密封：

旋轉部件 碳化硅 （SiC）

固定部件 碳 （C）

墊圈 EPDM

內表面光潔度：光亮拋光，Ra < 0.8 μm

外表面光潔度：?jiǎn)」?/p>

連接：DIN 11851、CLAMP、SMS

工作限制：

公稱壓力 1000 kPa （10 bar）

溫度范圍 （EPDM） -10?C 至 120?C， 140?C（SIP，最長 30 分鐘）

TLS 3-50技術參數

最大速度 [rpm] 720

最大壓力 [bar]  10

每轉體積 [l/rev] 0.68

公稱尺寸 50

型號

TLS 1-25

TLS 1-40

TLS 2-40

TLS 2-50

TLS 3-50

TLS 3-80
